2.2.1 Connecteur Radio
L'antenne VHF doit être connectée à la prise SO239.
Si le bateau est equipé d'une seule antenne vhf qui doit etre partagé entre l'ATB1 et une
radio VHF, il faut utiliser un splitter. Si vous tentez de connecter two appareils a une seule
antenne sans utiliser un splitter, vous risquez de causer de serieux dommages a l'un ou
l'autres des appareils (ou meme les deux). Pour Installer un splitter d'un autre fabricant,
faites le en suivant les instructions de ce fabriquant et connecter le connecteur « ant »
(antenne) de l'ATB1 au connecteur « entree AIS » du splitter
Une installation type avec un splitter est montrée dans l'example NMEA2000 a la page 6 du
manuel
Quand un splitter est installè et que la radio VHF transmet, l'ATB1 ne peut
!
pas faire usage de la fonction SOTDMA. Les taux de signalement seront plus
longs que ceux specifi és en utilisation normale. Pour une effi cacite opti-
male, il est fortement recommandé d'utiliser une antenne vhf dedié
L'antenne GPS doit être connectée à la prise TNC
2.2.2 Connecteurs alimentation et data

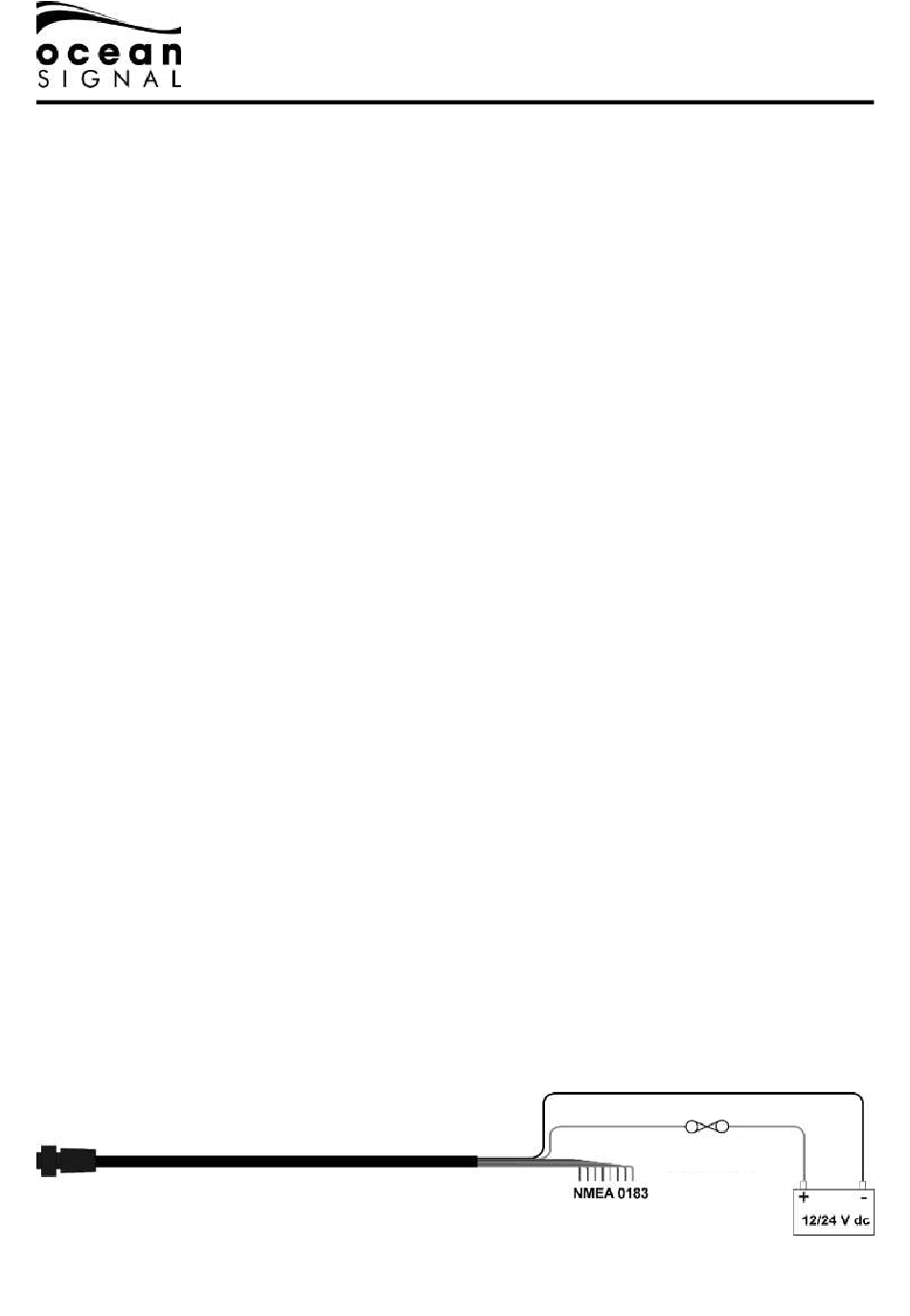

La connexion alimentation et data se fait à l'aide d'un câble 10 conducteurs fourni.
Connectez les câbles d'alimentation au circuit du bord avec le fusible qui convient.
Dans le cas où vous devriez rallonger le câble, suivez les instructions suivantes :
•
Le câble d'alimentation de chaque appareil de votre installation doit être
tiré séparément, en utilisant des câbles bi-conducteurs depuis l'appareil à
alimenter jusqu'à la batterie ou de tableau électrique.
•
Pour rallonger un câble d'alimentation il est recommandé d'utiliser des
câble d'au minimum 1,31 mm² (16 AWG). Pour les longueurs excédant 15
mètres, utilisez des câbles de sections supérieures (par exemple : 14 AWG
(2,08 mm²), ou 12 AWG (3,31 mm²)).
•
10
NOTICE D'UTILISATION ATB1
912S-03180-1.10
Fusible 3 A
action rapide
05/02/2020
