CONNeXIONS
La C200 dispose de connecteurs INPUT
et THRU en Jacks 6,35 mm asymétriques et
Speakon™. Les connecteurs sont câblés en
parallèle, alors veillez à n'utiliser qu'un seul
des deux connecteurs (Jack ou Speakon).

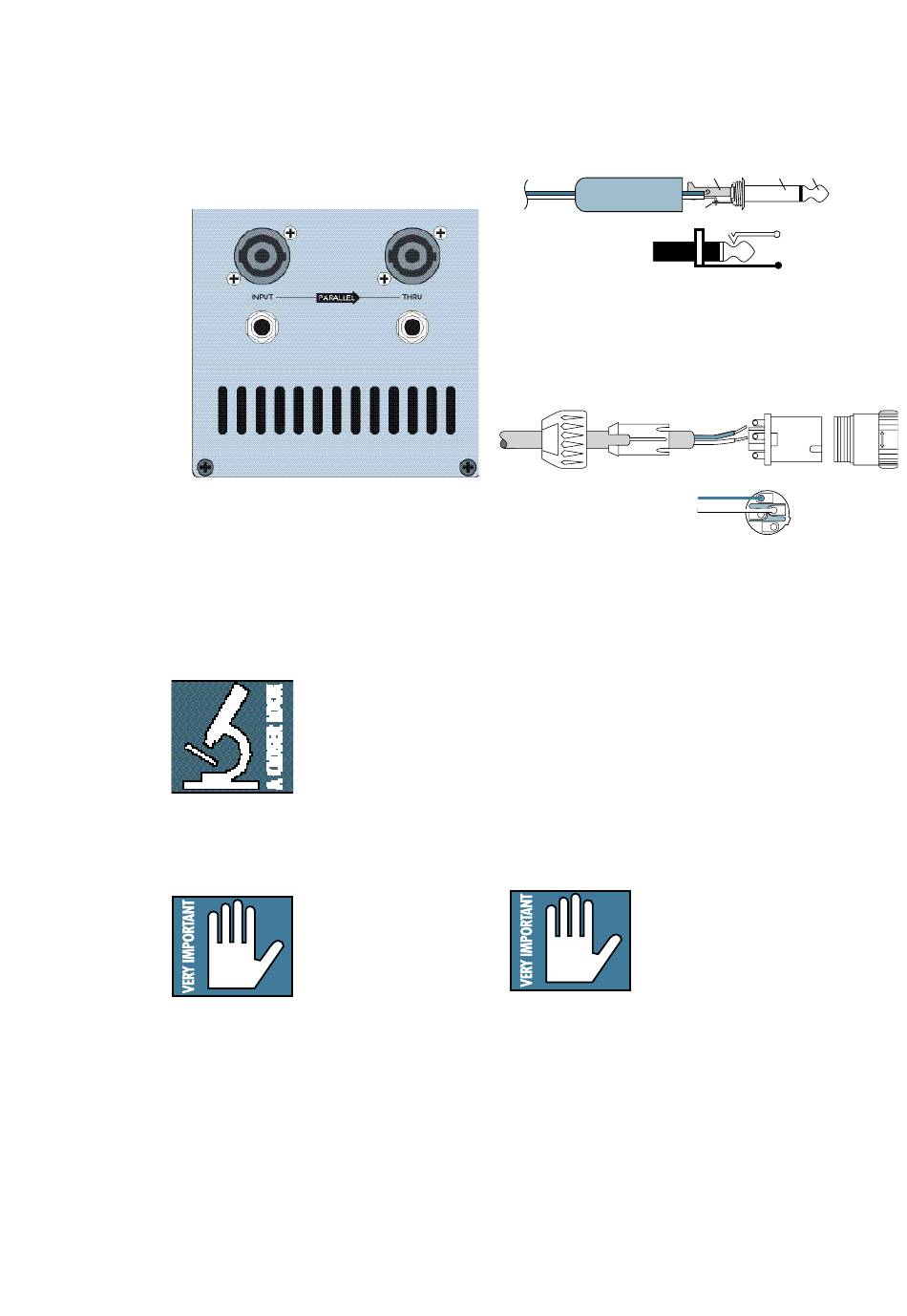

C200 Panneau de connexions
Vous n'utiliserez normalement qu'un
seul des connecteurs THRU, mais il est
possible d'utiliser les deux. Souvenez-vous
que toutes les enceintes sont connectées
en parallèle, il faut donc vous assurer de ne
pas descendre sous l'impédance minimale
nécessaire pour votre amplificateur.
La C200 a une impédance
nominale de 8 Ohms.
Deux C200 en parallèle
possèdent donc une
impédance de 4 Ohms,
trois une impédance de
2,7 Ohms, quatre une
impédance de 2 Ohms.
Utilisez des câbles haut-parleur de haute
qualité tel que recommandé par le fabricant.
N'utilisez pas de câbles
blindés comme des
cordons guitare pour
effectuer des connexions
sur vos enceintes. Ils ne
sont pas conçus pour
supporter les signaux
haut-parleur.
6
Le Jack 6,35 mm asymétrique est câblé
comme suit :
Pointe = Signal (+)
Corps = Masse (-)
Connecteur Jack 6,35 mm asymétrique
Le connecteur Speakon est câblé comme
suit :
Broche 1+ = Signal (+)
Broche 1– = Masse (–)
Connecteur Speakon
POSITIONNeMeNT
Les enceintes C200 sont conçues pour
être posées sur le sol, une table ou un tré-
pied pour enceinte standard. Elles peuvent
également être suspendues grâce aux points
de fixation qui nécessitent l'installation de
plaques optionnelles sur le dessus et le des-
sous du baffle.
Vous pouvez poser la C200 sur le côté et
l'utiliser comme retour de scène. La forme
asymétrique du baffle offre un angle parfait
pour l'orienter vers les musiciens depuis le
devant de la scène.
ATTENTION : N'empilez
jamais les enceintes en
colonne pour éviter que
celles-ci ne chutent.
Comme pour toute enceinte, protégez-les
de l'humidité. Si vous les installez en exté-
rieur, veillez à ce qu'elles soient couvertes,
en cas de pluie.
Corps
CORPS
POINTE
Pointe
POINTE ("+" )
CORPS ("–" )
1–
1+
POINT FROID
1–
1+
2+
POINT CHAUD
2–
