nl Nederlands

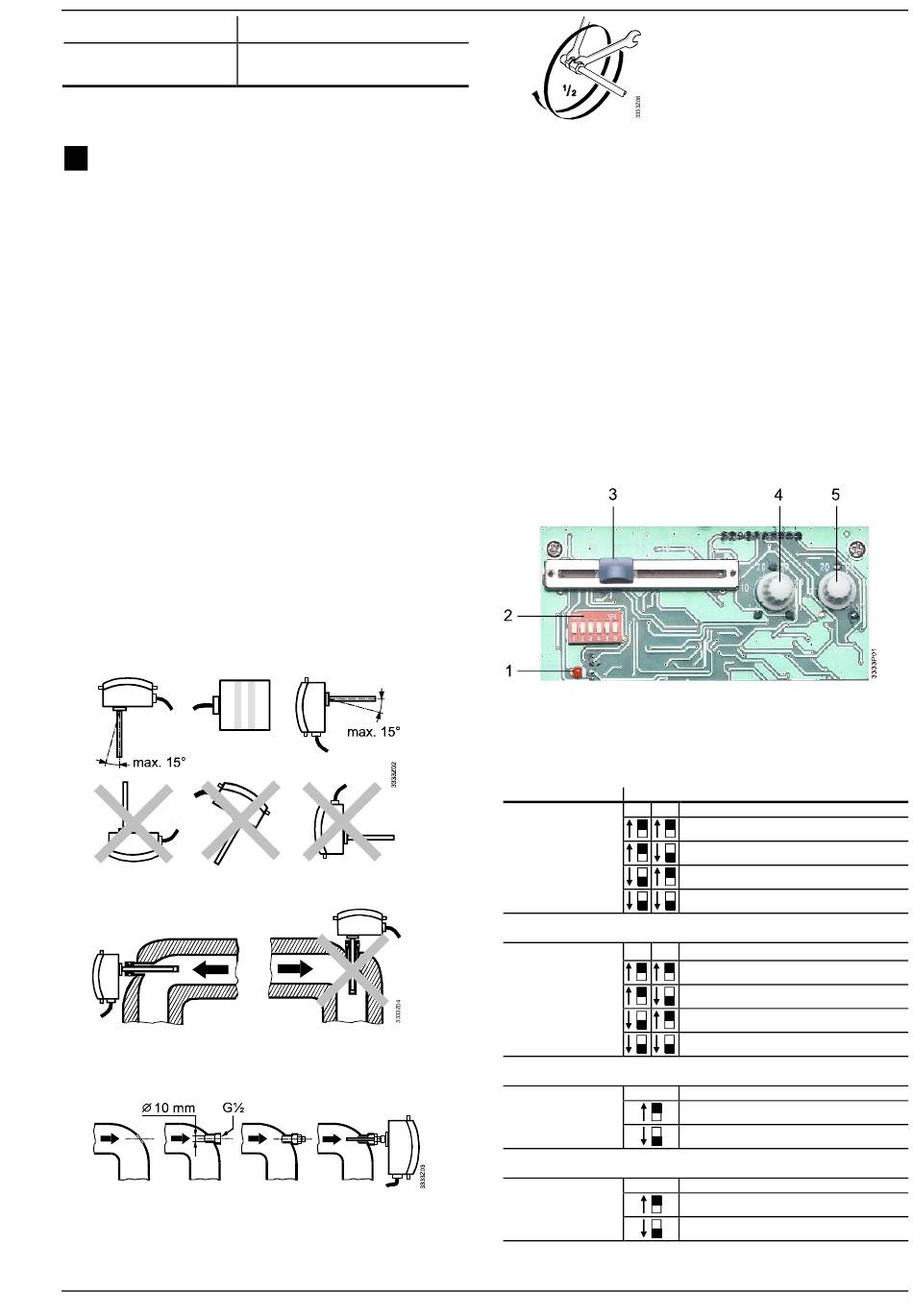

Montage
Montageplaats
Maximaal toelaatbare omgevingstemperatuur = 50 °C
 Aanvoertemperatuurregeling:
in de aanvoer van de installatie, direct na de pomp, als

deze zich in de aanvoer bevindt
in de aanvoer van de installatie ca. 1,5...2 m na het

mengpunt, als de pomp zich in de retour bevindt
 Retourtemperatuurregeling:
1...1,5 m na het mengpunt
 Minimum begrenzing van de ketelretourtemperatuur en
maximum begrenzing van de aanvoertemperatuur:
1...1,5 m na het mengpunt
 Temperatuurregeling warm tapwater:
1,5...2 m na het mengpunt
 Regeling warmtewisselaar:
zo dicht mogelijk bij de warmtewisselaar
Monteren
De inbouw geschiedt zonder beschermbuis.
Handelwijze:
1. Leiding c.q. installatie leegmaken
2. Montagepositie als volgt kiezen:
De regelaar mag niet op zijn kop staan; de kabelingang mag niet naar
boven zijn gericht.
De minimale dompeldiepte moet 60 mm bedragen.
Indien mogelijk inbouwen in een leidingbocht. De opnemer moet tegen
de stromingsrichting in wijzen.
3. Op de montageplaats een draadplug in de leiding
aanbrengen:
4. De draadplug draadnippel. Bij ondichte montage van
de draadnippel hulpmiddelen voor afdichting
toepassen (hennep, teflontape, enz.)
5. De regelaar in de draadnippel schuiven en
bevestigen:
Siemens Building Technologies
Möjliga orsaker
 Öka P-bandet
 Vid PI skall även I-tiden ökas
1
6. De leiding c.q. de installatie weer vullen.

Elektrische installatie

 De plaatselijke voorschriften voor elektrische installaties
in acht nemen
 De aansluitklemmen bevinden zich onder de flexibele
kunststofafdekking
 De aansluitklemmen overeenkomstig de
installatiedocumenten bedraden. Indien deze ontbreken,
de aansluitschema's van deze handleiding in acht
nemen
 De toelaatbare leidinglengten in acht nemen
 Het apparaat pas bij de inbedrijfstelling onder spanning
zetten
 Externe primaire beveiliging met stuurstroomautomaat
van max. C 10 A is in alle gevallen vereist
Instellingen
1 LED voor testbedrijf / normaal bedrijf
2 DIP-Switch-blok
3 Instelschuif voor verlaging c.q. verhoging van de gewenste waarde
4 Potentiometer voor P-band Y2
5 Potentiometer voor P-band Y1
Werkrichting:
Waar instellen? Wat instellen?
DIP-Switch-blok 1 2
schakelaar 1 en 2
Regelgedrag en nasteltijd:
DIP-Switch- blok,
3 4
schakelaar 3 en 4
Testbedrijf:
DIP-Switch- blok, 5
schakelaar 5
Buitentemperatuurcompensatie:
DIP-Switch- blok, 6
schakelaar 6
CE1G3333xx
Verwarmen en koelen in volgorde
Verwarmen en verwarmen in volgorde
Alleen koelen
Alleen verwarmen
P
PI, integratietijd = 120 s (MEDIUM)
PI, integratietijd = 240 s (SLOW)
PI, integratietijd = 60 s (FAST)
Testbedrijf
Normaal bedrijf
HIGH
LOW
