PA203
Entrée tension
jusqu'à 600V
Entrée courant
jusqu'à 5A
26

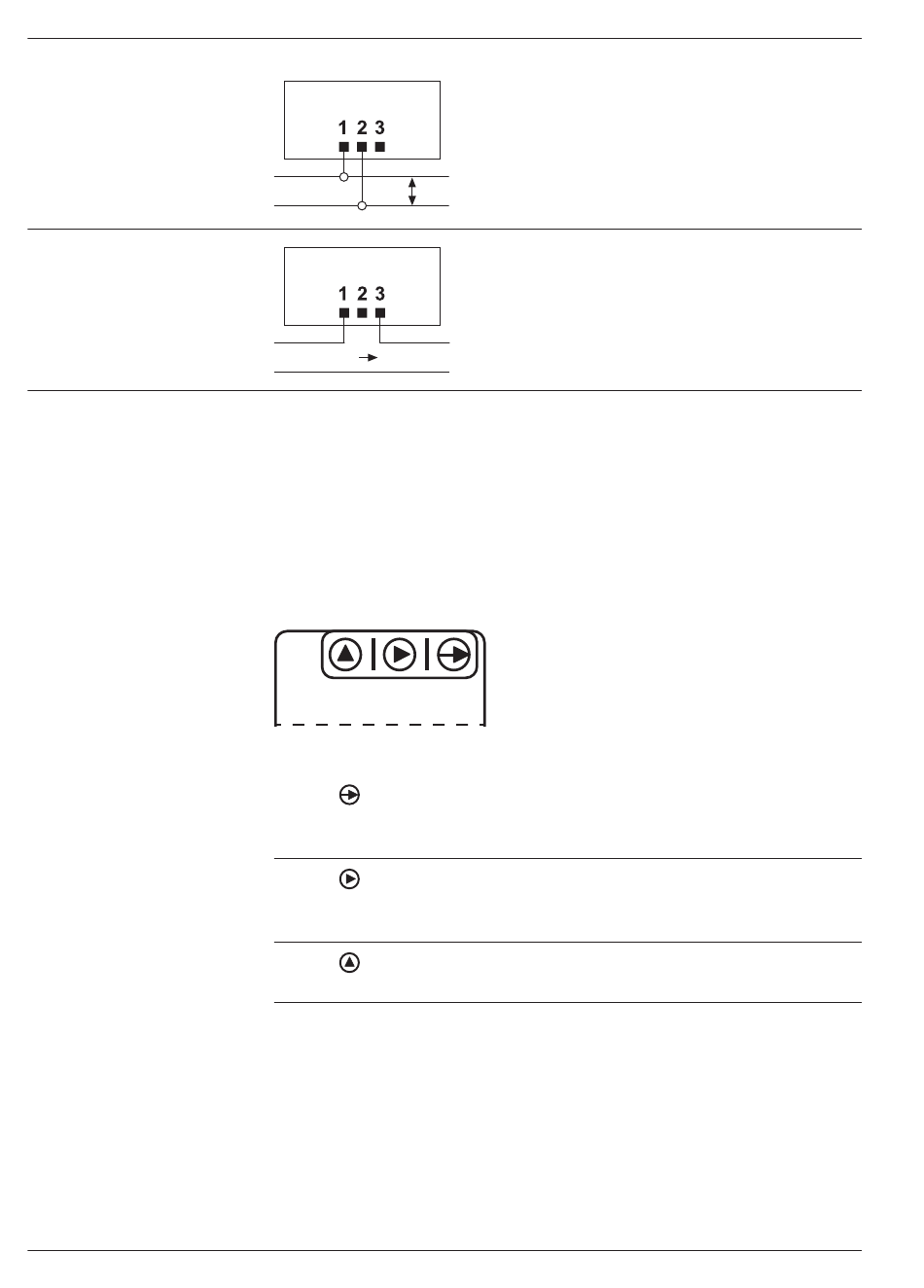

3.4 Exemples de raccordements

Afficheur
V
Afficheur
I
4 Consultation - Programmation
Mode consultation
L 'afficheur se trouve dans ce mode à la mise sous tension.
C'est dans ce mode que l'on consulte la valeur de la mesure.
Mode programmation
La programmation de l'indicateur s'effectue par trois touches situées
sous la face avant.
Fonctions des touches
Touche
Permet l'accès au mode programmation et le défilement des diffé-
rentes lignes à programmer.
Touche
Permet suivant le cas la sélection d'une option ou d'un digit à mo-
difier dans une ligne de programmation. Le digit sélectionné clignote.
Touche
Permet d'incrémenter le digit sélectionné.
www.baumer.com
Clavier
(Vue de dessous)
