7. Vista general y estado de funcionamiento de los
componentes

7.1 Data Collector

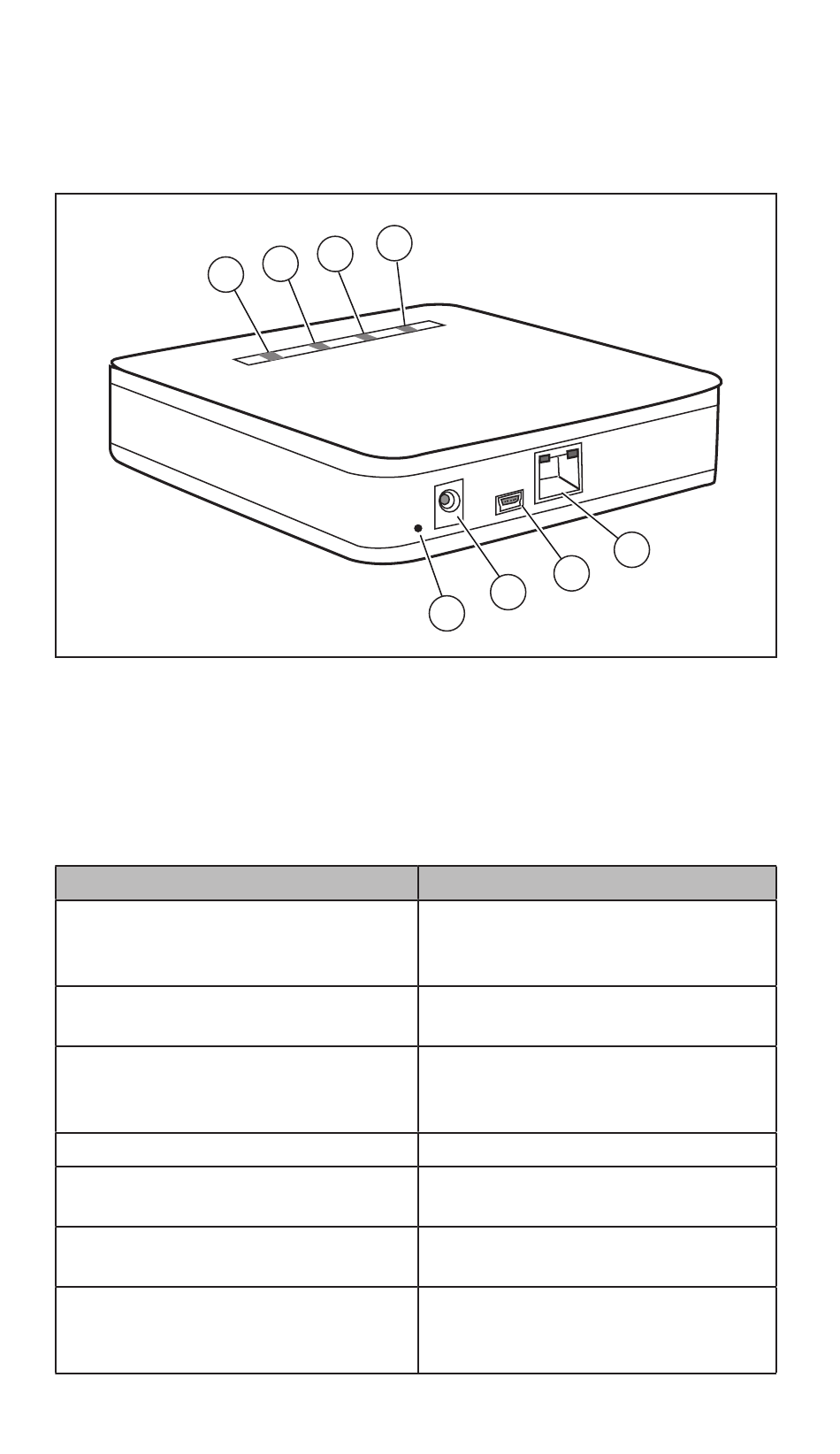

Fig.3 Data Collector
A LED verde
B LED amarillo
C LED amarillo
D LED rojo
Los LED del Data Collector
El LED verde (A) parpadea en
ciclos de un segundo
El LED verde (A) está iluminado
El LED verde (A) parpadea de
forma irregular
El LED amarillo (B) está iluminado
El LED amarillo (B) parpadea de
forma irregular
El LED amarillo (C) está iluminado
El LED rojo (D) está iluminado
50
C
B
A
1
2
3
4
D
2
1
Tecla de reinicio
Toma de la fuente de alimentación
Conexión USB mini
(para actualizaciones de microprograma)
Conexión LAN
Aclaración
El Data Collector está funcionan-
do. Sin comunicación por radio
con el Data Stick.
Comunicación por radio con el
Data Stick disponible.
Comunicación por radio con el
Data Stick disponible. Los datos
se envían.
Conexión LAN disponible.
Conexión LAN disponible. Los
datos se intercambian.
LED Power. El Data Collector está
funcionando.
Se ilumina cuando el estado actual
comunica un "fallo" en la vista
general de la instalación.
4
3
