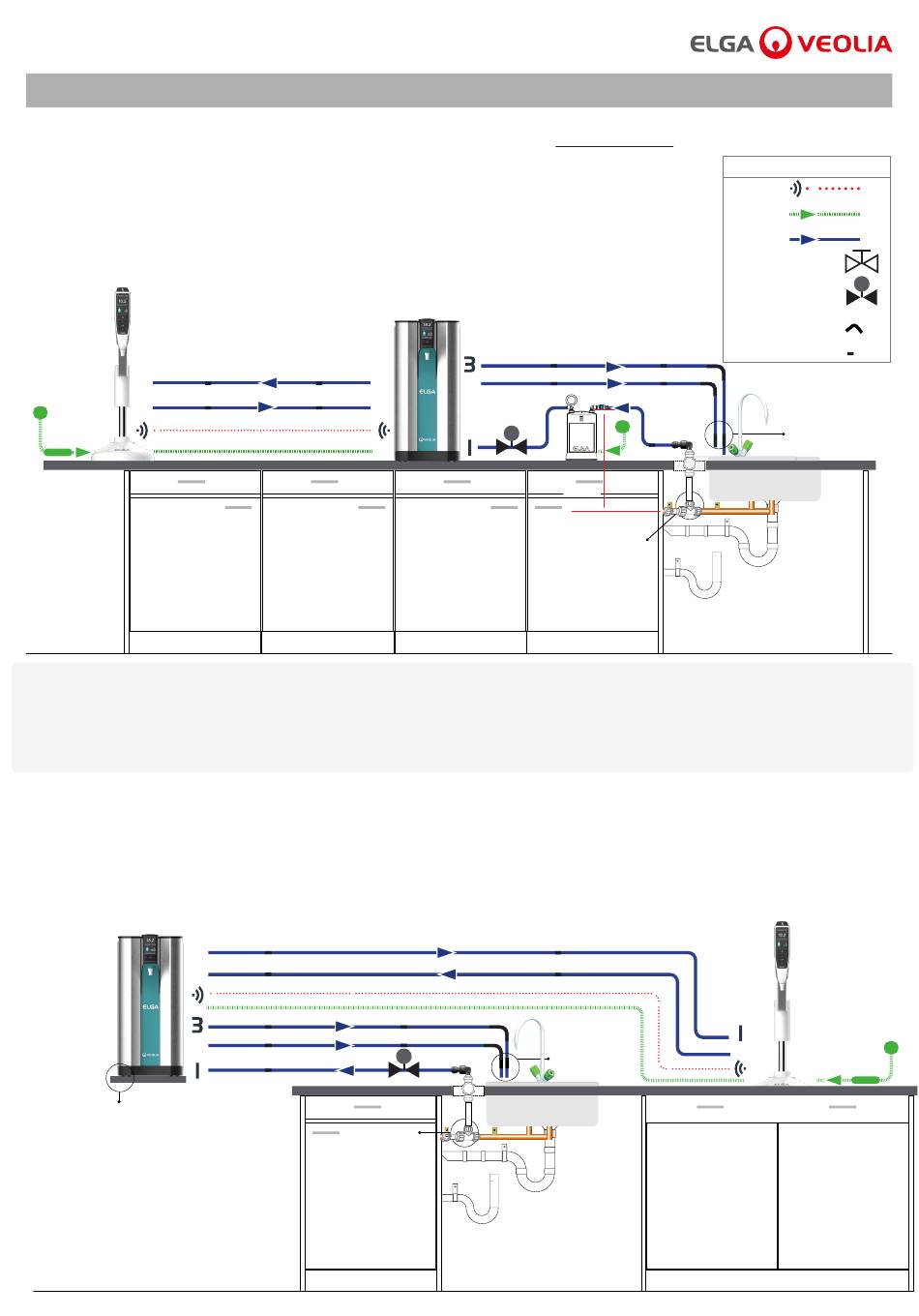

CONFIGURATION DU SYSTÈME - PURELAB QUEST
Exemple 1 : 1 X PURELAB
Quest RO/DI/UV ou RO/DI - 1 X distributeur PURELAB
®
Port 1 du système Quest : Entrée d'eau d'alimentation
Port 2 du système Quest : Trop-plein
Port 3 du système Quest : Évacuation
Port 6 du système Quest : Retour du distributeur
Port 7 du système Quest : Sortie du distributeur
Distributeur de type 1
1
5
Configuration de système existante : Si vous connectez un distributeur PURELAB à une configuration de système existante, veillez à ce que tous
vos produits soient à jour et utilisez les dernières versions logicielles. Pour trouver la version logicielle de votre système existant, il suffit de couper
l'alimentation au niveau de la prise murale puis de la restaurer. Le numéro de la version logicielle actuelle s'affiche alors dans le coin inférieur droit de
l'écran. Si le numéro de version logicielle est antérieur à celui qui figure sur le site web www.elgalabwater.com/customize, veuillez effectuer une mise
à jour du logiciel. Voir la section 8.3 « Mise à jour du logiciel » dans ce manuel d'utilisation.
Exemple 2 : 1 X PURELAB
Quest RO/DI/UV ou RO/DI - 1 X distributeur PURELAB
®
Port 1 du système Quest : Entrée d'eau d'alimentation
Port 2 du système Quest : Trop-plein
Port 3 du système Quest : Évacuation
Port 6 du système Quest : Retour du distributeur
Port 7 du système Quest : Sortie du distributeur
Quest
7
6
Type 1
2
Support mural LA735 (INST39088)
Port 1 du distributeur : Entrée
Port 5 du distributeur : Retour
Option - Pompe d'appoint LA648 - pour l'eau
d'alimentation d'une pression <2,0 bar
Distance max 5 000 mm
7
6
Port 1 du distributeur : Entrée
Port 5 du distributeur : Retour
Raccordement
à l'eau potable
Manuel d'utilisation du distributeur PURELAB
LA824 (1 distributeur max) - Pompe d'appoint LA648
®
Quest
Type 1
2
Sortie
LA648
MAX 1 M
Raccordement à
l'eau potable
®
LA824 - Support mural LA735
®
Distance max 5 000 mm
Dispositif de
coupure d'air
®
MANU41319 Version D 08/20 Page 2
Légende
COMMUNICATIONS
Alimentation
Eau
Vanne 15 mm
Régulateur LA512
Coude 8 mm
Clip pour tube 8 mm
Entrée
Distributeur de type 1
5
Dispositif de
coupure d'air
