Pompe à chaleur alféa excellia duo A.I.
Contact d'organe externe*
(défauts, délesteur, compteur d'énergie)
* Si l'organe de commande ne délivre pas de contact libre de potentiel, il faudra relayer le contact pour obtenir un câblage équivalent.
Dans tous les cas, se reporter aux notices des organes externes (délesteur, compteur d'énergie...) pour réaliser le câblage.
** Option
Contact d'organe externe*
(défauts, délesteur, compteur d'énergie)
Notice d'installation et de mise en service "1879 - FR"
Délestage ou EJP
(Effacement Jour de Pointe)
Tarifs, jour/nuit, HP/HC
Défaut externe
** Sonde ambiance A59
(si alimentation filaire)

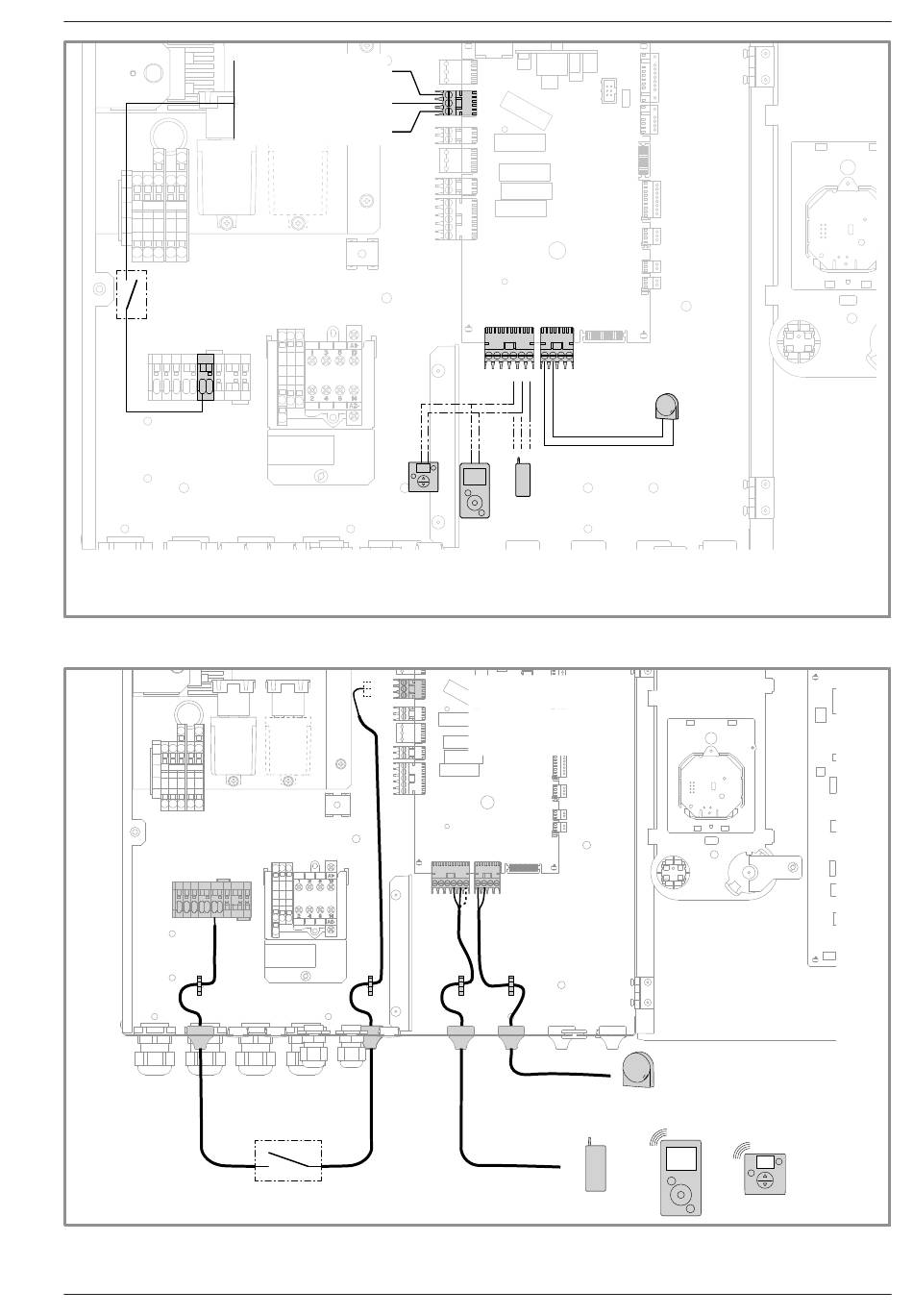

figure 44 - Raccordements sur le régulateur PAC (accessoires et options)
EX1
EX2
EX3
figure 45 - Passage des câbles des sondes
X11
X86 X84
3 1 2
** Typass ATL
ou
** Sonde ambiance A75
Délestage ou EJP
X11
(Effacement Jour de Pointe)
Tarifs, jour/nuit, HP/HC
Défaut externe
X86 X84
Typass ATL
Sonde
extérieure
Sonde
extérieure
Sonde ambiance A75
Sonde ambiance A59
