COMMANDES ET FONCTIONS
TRANSMETTEUR SANS FIL
2
VUE DU HAUT
1
7

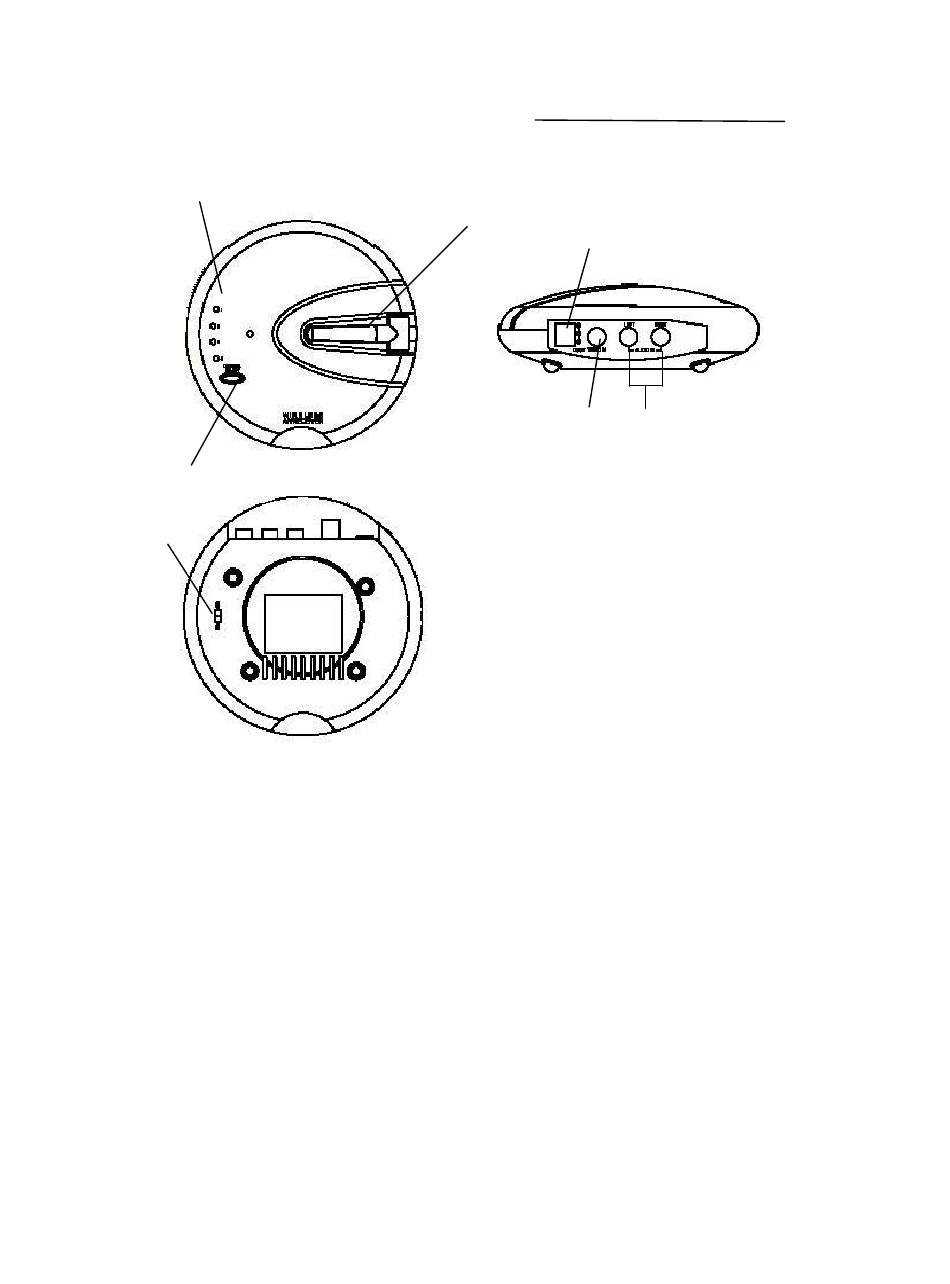

Emplacement des commandes du transmetteur
1. Sélecteur Des Canaux - Sert à choisir le canal désiré, de 1 à 4
2. Voyants À LED Des Canaux - Voyant lumineux indiquant le canal
sélectionné.
3. Antenne 2,4 GHz - L'antenne dipôle directionnelle à gain élevé émet
les signaux audio et vidéo au récepteur
4. Prise D'entrée CC - Source d'alimentation du transmetteur
5. Prise D'entrée Vidéo (Jaune) - Prise RCA utilisée pour d'entrée de
l'image
6. Prise D'entrée Audio (Blanc/Rouge) - Prises RCA utilisées pour
d'entrée du son
7. Interrupteur De Mise En Marche-arrêt - Assurez-vous que cet
interrupteur soit à la position de mise hors fonction 'OFF' avant de
brancher le système dans la prise de courant
3
VUE DU BAS
.
.
3
VUE ARRIÈRE
4
5
6
