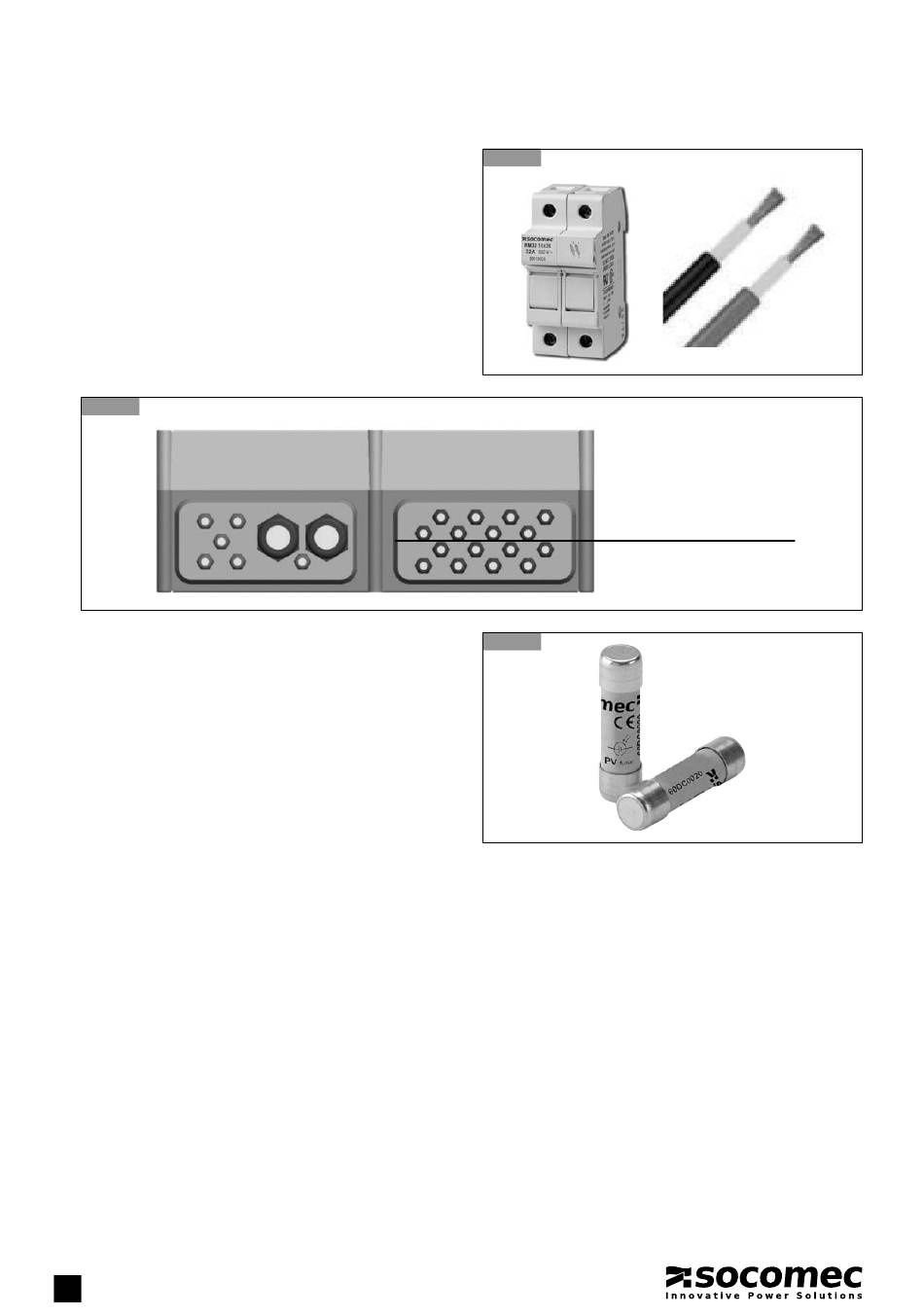

4.4. CONNEXION DES CHAINES DC
Type de câble : câble avec double isolation pour applications
photovoltaïques.
Section des câbles Cu : de 4 à 6 mm²
Presse étoupes : ISO 16 (max)
Couple de serrage des sectionneurs fusibles :
de 2 à 2.5 Nm
4.4-2
Vue de dessous
Plaque presse étoupes
4.5. INSTALLATION DES FUSIBLES
• N'utiliser que des fusibles gPV recommandés pour les appli-
cations photovoltaïques.
• Type de fusible : PV 10 x 38 gPV 1000V (conforme à la
norme IEC 60269-6)
• Isc STC max / chaîne : 10 A
• Courant Max du module PV IMPP / chaîne : 9 A
• Le calibre du fusible doit être déterminé en fonction de
chaque installation (Vous reporter aux valeurs maximun des
courants Isc STC and Impp STC par chaîne indiquées dans
le tableau des caractéristiques électriques).
• La borne à cage du sectionneur fusible sur laquelle le câble du chaîne est connecté est toujours sous tension même si le
sectionneur fusible est en position ouverte .
• Avant installation du fusible de la chaîne, vérifi er la polarité des câbles d'entrée et l'absence de défaut de mise à la terre.
• La mise en place ou l'extraction des fusibles ne peut s'eff ectuer qu'après le sectionnement de la charge (par l'ouverture de
l'interrupteur-sectionneur DC) et en utilisant les équipements de protection individuels (EPI).
SUNSYS FJB - Ref.: IOMSUNIFXX01-FR 00
10
10
Plaque presse étoupes
en sortie
4. SPÉCIFICATIONS ÉLECTRIQUES
4.4-1
entrées chaines
4.5-1
POLARITE POSITIVE +
POLARITE NEGATIVE -
