3. RACCORDEMENT DE L'ANALOG DRIVE
Placez l'Analog Drive sur le sol ou sur un support stable, tel qu'une table robuste avec suffisamment
d'espace pour les câbles. Avant de procéder au raccordement de l'Analog Drive à un autre appareil,
assurez-vous que tous les appareils soient éteints.
1. Branchez l'adaptateur fourni à une prise de courant et branchez la petite prise à la prise d'alimenta-
tion de l'Analog Drive.
2. Branchez votre guitare à la prise jack INPUT de l'Analog Drive.
3. Raccordez la prise jack OUTPUT de l'Analog Drive à votre amplificateur de guitare.
4. Allumez votre amplificateur de guitare.
4. FLUX DE SIGNAUX

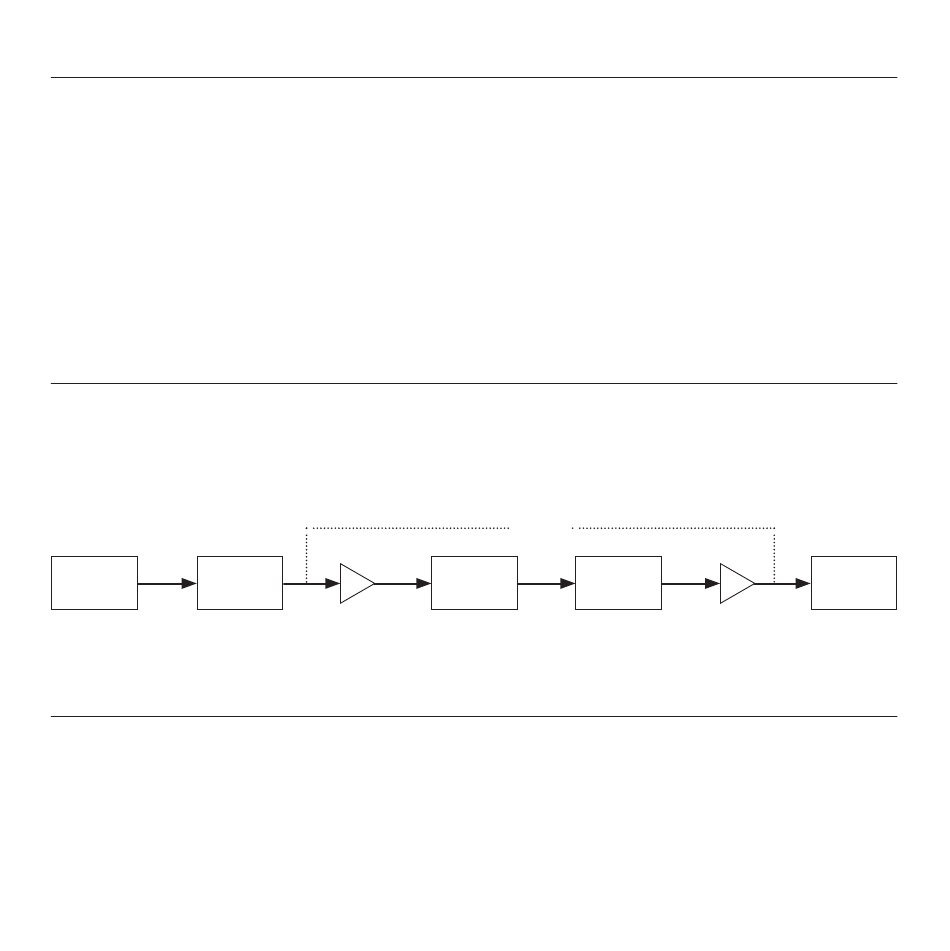

Le schéma ci-dessous présente le flux général du signal audio passant par l'Analog Drive et illustre la
façon dont les différents composants interagissent entre eux.
4.1 FLUX DE SIGNAUX AUDIO
Bypass
Circuit
Entrée
Buffer
Équaliseur
Sortie
d'effets
Niveau
Gain
5. INTERFACE UTILISATEUR
5.1 PRESETS
L'Analog Drive possède 100 banques de presets utilisateur (00—99). Toute modification apportée
à un preset est indiquée par le fait que le point situé dans le coin inférieur droit de l'écran est éteint.
Lorsque ce point est allumé, il indique également le preset actuel lorsque vous sélectionnez un preset
à charger. Lorsque vous sauvegardez un preset, c'est l'état audible actuel qui est sauvegardé.
12
