I.D. AL - FLASH MPX HD - Lecteur vidéo Full HD - mode d'emploi

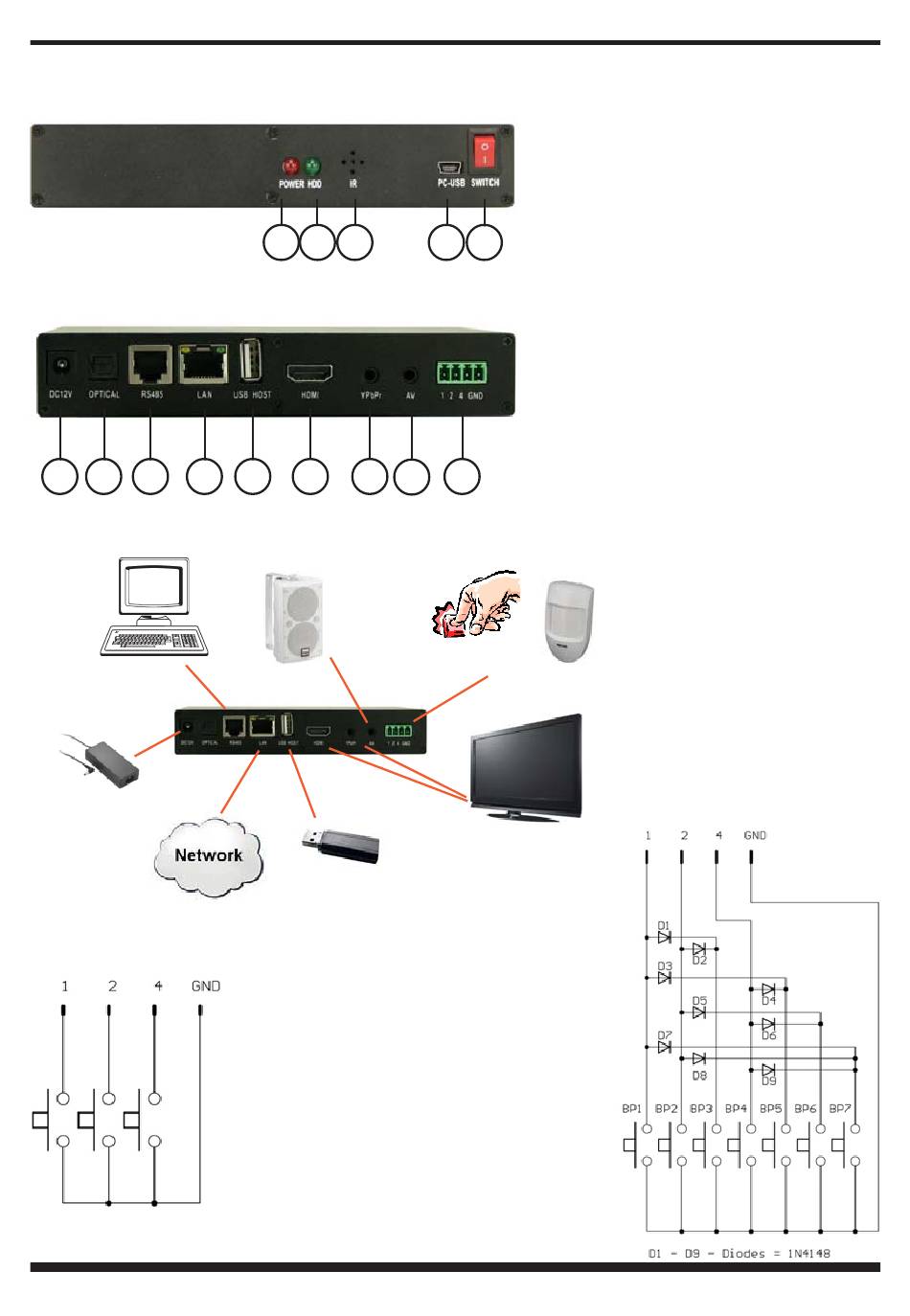

3 - INSTALLATION
6
7
8
9
Contrôle
par
RS485
Alimentation 12V
® Waves System
5
4
3
10
11
12
13
Audio
3 (à 7) contacts
Vidéo
Clé USB
Connexion des entrées de déclenchement :
- Pour 3 entrées, liaison directe
(schéma de gauche)
- Pour 7 entrées, vous devez réaliser des
combinaisons avec des diodes.
(schéma de droite)
1 - Bouton Marche/Arret
2 - Connecteur USB pour mise à jour du
disque dur interne (option)
3 - Capteur infrarouge de la télécommande
4 - Temoin de lecture du disque dur interne
(option)
5 - Témoin de présence d'alimentation
2
1
6 - Connecteur d'alimentation
7 - Sortie audio S/PDIF optique
8 - Liaison RS485
9 - Connecteur Ethernet RJ45
10 - Connecteur USB Host pour installer
une clé USB, un disque dur externe USB
ou tout autre support de stockage USB
compatible "Mass Storage"
11 - Sortie audio/vidéo HDMI
12 - Sortie vidéo composante YPbPr
13 - Sortie vidéo composite et sortie audio
14
niveau ligne
14 - Entrées de déclenchement
- 6 -
V 1.1 - 2010
