Orifice de contrôle
Sight hole
1) jusqu'à l'épaulement
1) up to the shoulder
2) A fleur des arêtes
2) Flush to end edge break
8 / 16
8 / 16

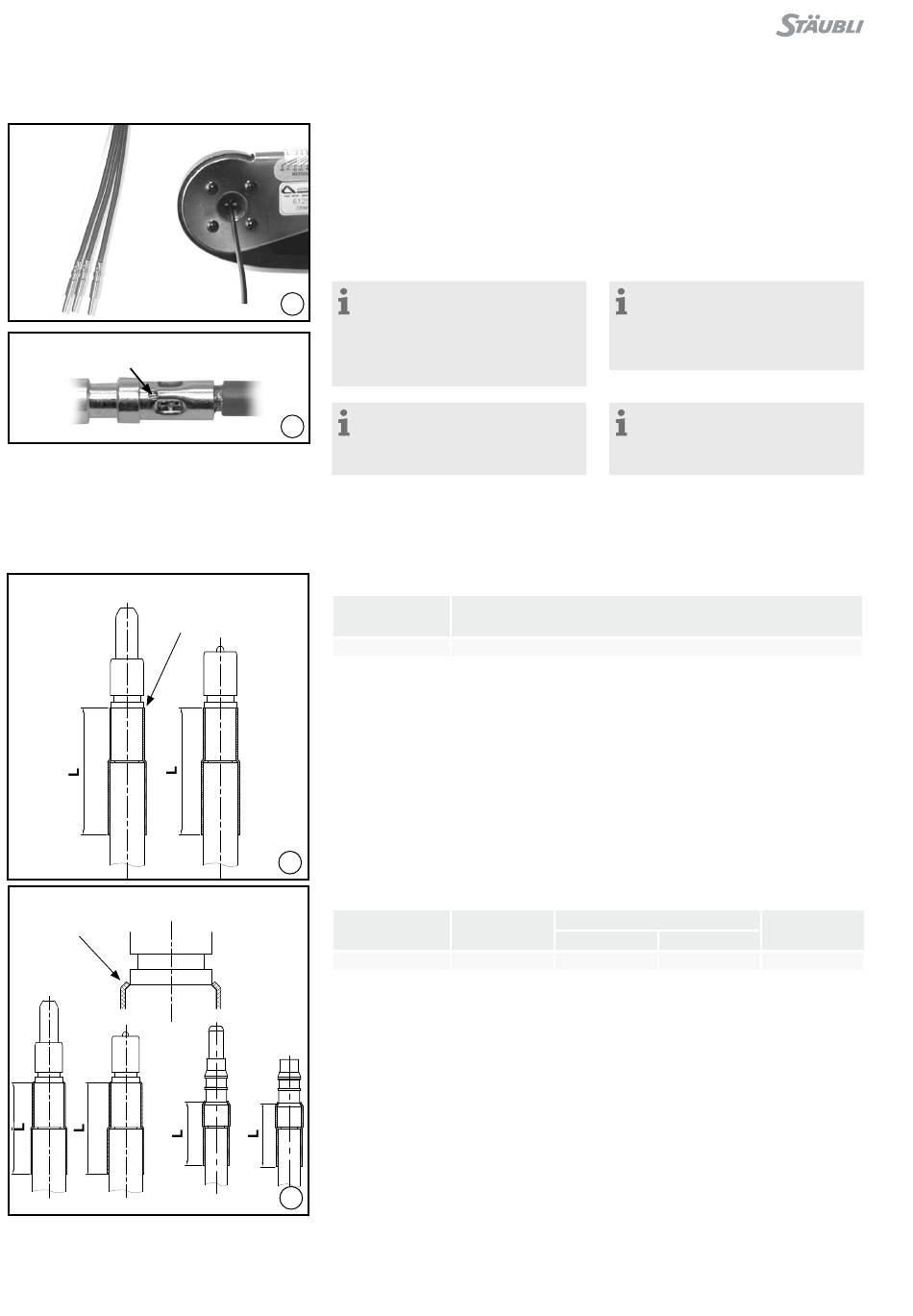

Montage des câbles
Raccordement à sertir
Pince et matrice selon Tab� 1, page 7�
(ill. 11)
Introduire axialement le conducteur
dans le fût à sertir jusqu'en butée�
Remarque:
11
Pour les contacts de Ø nominal
0,6 mm, 1 mm, 1,5 mm et 3 mm:
Le conducteur doit être visible dans
l'orifice de contrôle après sertissage�
(ill� 12)
Remarque:
12
Les contacts dont le Ø nominal est
supérieur à 1,5 doivent être isolés
avec des gaines thermorétractables�
Position de la gaine thermorétracta-
ble sur le contact
(ill. 13)
Dimensions
(mm)
L +2/0
13
(ill. 14)
Dimensions
(mm)
L +2/0
14
monté sur panneau et boîtier
1)
Lead assembly
Crimp connection
Crimping pliers and crimping die ac-
cording to Tab� 1, page 7�
(ill. 11)
Insert wire into the contact crimping
sleeve as far as it will go�
Hinweis:
For contacts with nominal
Ø 0,6 mm, 1 mm, 1,5 mm and 3 mm:
Wires must be visible in the sight hole
before and after crimping (ill� 12)�
Note:
Contacts with nominal diameter
higher than 1,5 must be insulated with
shrink sleeves�
Position shrink sleeve on contact
CT-12 (S+B)
50 mm
CT-12 (S+B)
CT-8/PE-L à/to CT12
95 mm
S / 50 mm
2
2
90
70
mounted on panel and in housing
1)
1)
- 70 mm
2
2
70
CT-8/... (S+B)
S / 35 mm
35 mm
2
70
45
2
