M2F ........................Motor (ventilador) (inferior)
PS ..........................Convertidor DC-DC
Q1DI.......................Interruptor automático de fugas a tierra, de obra
(300 mA)
R1,R2 .....................Resistor
R1T ........................Termistor (aire)
R2T ........................Termistor (descarga)
R2T ............... #......Termistor (descarga M1C)
R3T ........................Termistor (aspiración 1)
R4T ................*......Termistor (intercambiador de calor)
R4T ............... #......Termistor (subenfriado del intercambiador de
calor)
R5T ........................Termistor (aspiración 2)
R6T ................*......Termistor
subenfriado)
R6T ............... #......Termistor (intercambiador de calor)
R7T ........................Termistor (tubería de líquido 1)
R8T ........................Termistor (tubería de líquido 2)
R9T ............... #......Termistor (módulo de alimentación)
S1NPH ...................Sensor de presión (alta)
S1NPL....................Sensor de presión (baja)
S1PH......................Presostato (alta)
V1R ........................Módulo de alimentación
V2R ................*......Módulo de diodo
V2R ............... #......Módulo de potencia
V3R ........................Módulo de diodo
V1T.................*......Transistor bipolar de puerta aislada (IGBT)
X1M........................Regleta de conexiones (fuente de alimentación)
X2M........................Regleta de conexiones (control)
Y1E ........................Válvula de expansión electrónica (principal)
Y3E ........................Válvula de expansión electrónica (subenfriado)
Y1S ........................Válvula de solenoide (válvula de 4 vías)
Y2S ........................Válvula solenoide (gas caliente)
Y3S ........................Válvula de solenoide (circuito sin carga)
Z1C~Z8C........*......Filtro de ruido (núcleo de ferrita)
Z1C~Z7C....... #......Filtro de ruido (núcleo de ferrita)
Z1F~Z4F ........*......Filtro de ruido
Z1F~Z3F ....... #......Filtro de ruido
Leyenda con tabla de componentes
*
Sólo para modelos V1
#
Sólo para modelos Y1
Notas
1
Este diagrama de cableado sólo se aplica a la unidad
exterior.
4
Consulte la pegatina del diagrama de conexiones
(pegada al dorso de la placa delantera) para obtener
instrucciones de uso de los interruptores BS1~BS5 y
DS1-1, DS1-2.
5
No haga funcionar el equipo cortocircuitando el
dispositivo de protección S1PH.
7
Consulte el manual de instalación para ver el diagrama
de conexiones de la transmisión interior-exterior F1-F2.
Manual de instalación
15
(intercambiador
de
calor
9.3. Descripción general del cableado de campo del
sistema
(Ver figura 9)
1
Disyuntor de fugas a tierra
2
Fusible adquirido localmente
3
Control remoto
9.4. Precauciones para el cableado de la
alimentación eléctrica y el cableado interno de la
unidad
Deje que el cableado eléctrico (incluyendo el cable de tierra y, si
procede, el cable del calentador de placas inferior) pase a
través de la conexión de salida de alimentación, ya sea frontal,
lateral o trasera de la unidad exterior.
de
Haga que los cables de transmisión pasen a través del puerto
de salida de cables, puerto de salida de tubos u orificio ciego
del panel frontal, lateral o trasero de la unidad exterior. (Ver
figura 8).
A
Dirección trasera
B
Dirección lateral
C
Dirección frontal
1
Bloque terminal de alimentación (X1M)
2
Cableado de control entre unidades
3
Cable de alimentación con conexión a tierra. (Mantenga la
distancia adecuada entre el cable de alimentación y el cable de
control).
4
Abrazadera (suministro independiente)
5
Placa de montaje de la válvula de retención
6
Cable de alimentación
7
Cable de tierra (amarillo/verde)
8
Fije el cableado de control mediante la abrazadera
9
Bloque terminal de control (X2M)
10
Cable de interconexiones para calentador de placas inferior
(sólo RRRQ)

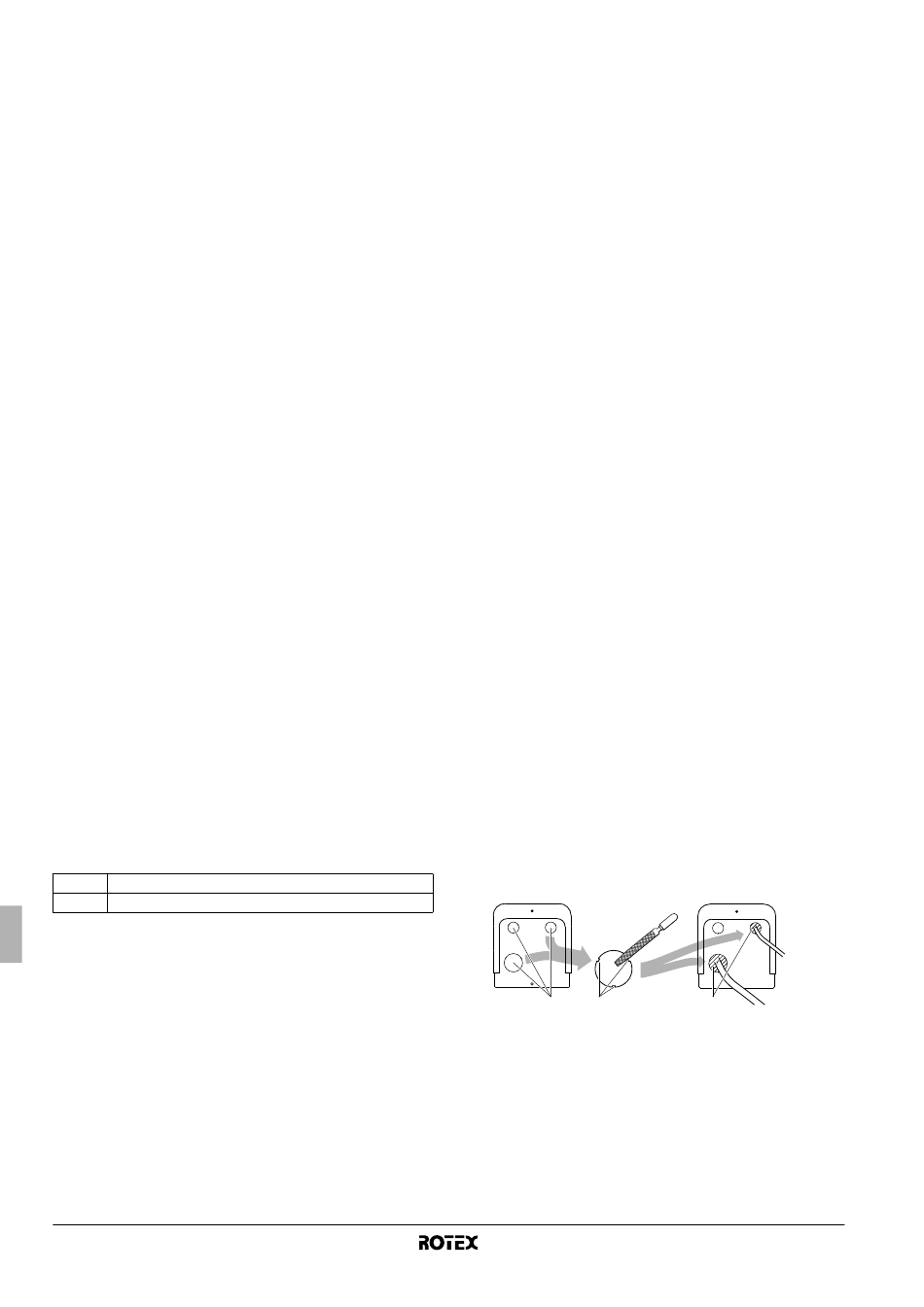

Precauciones al sacar los orificios ciegos
Para abrir un orificio ciego golpee sobre el mismo con un
martillo.
Después de sacar los orificios ciegos le recomendamos que
pinte los bordes y zonas contiguas con pintura de reparación
para prevenir la formación de óxido.
Al pasar el cableado eléctrico a través de los orificios ciegos,
quite las rebabas de los orificios ciegos y forre el cableado con
cinta protectora para evitar daños.
Si existe una posibilidad de que entren pequeños animales en el
sistema a través de los orificios ciegos, tapone los orificios con
material de embalaje (preparación en obra).
1
1
Orificio ciego
2
Rebaba
3
Materiales de embalaje
2
3
RRRQ011~016AAV1+Y1
Unidad exterior para bomba de calor de aire-agua
4PW55782-1B
