La prise Ext 1 est destinée aux appareils possédant une sortie
RVB (jeux vidéo, lecteurs de disques laser vidéo et magné-
toscopes dotés de la fonction AV-Link).
PANNEAU ARRIÈRE DU
Cette extrémité peut être connectée à :
une prise Péritel
une prise S-Vidéo et deux prises audio Cinch (gauche + droite) ;
Ext 2 uniquement
trois prises Cinch (vidéo + audio gauche et droite)
Les prises Cinch situées sur la façade du téléviseur sont destinées
aux lecteurs de disques vidéo, camescopes et jeux vidéo.
FAÇADE DU TÉLÉVISEUR
46

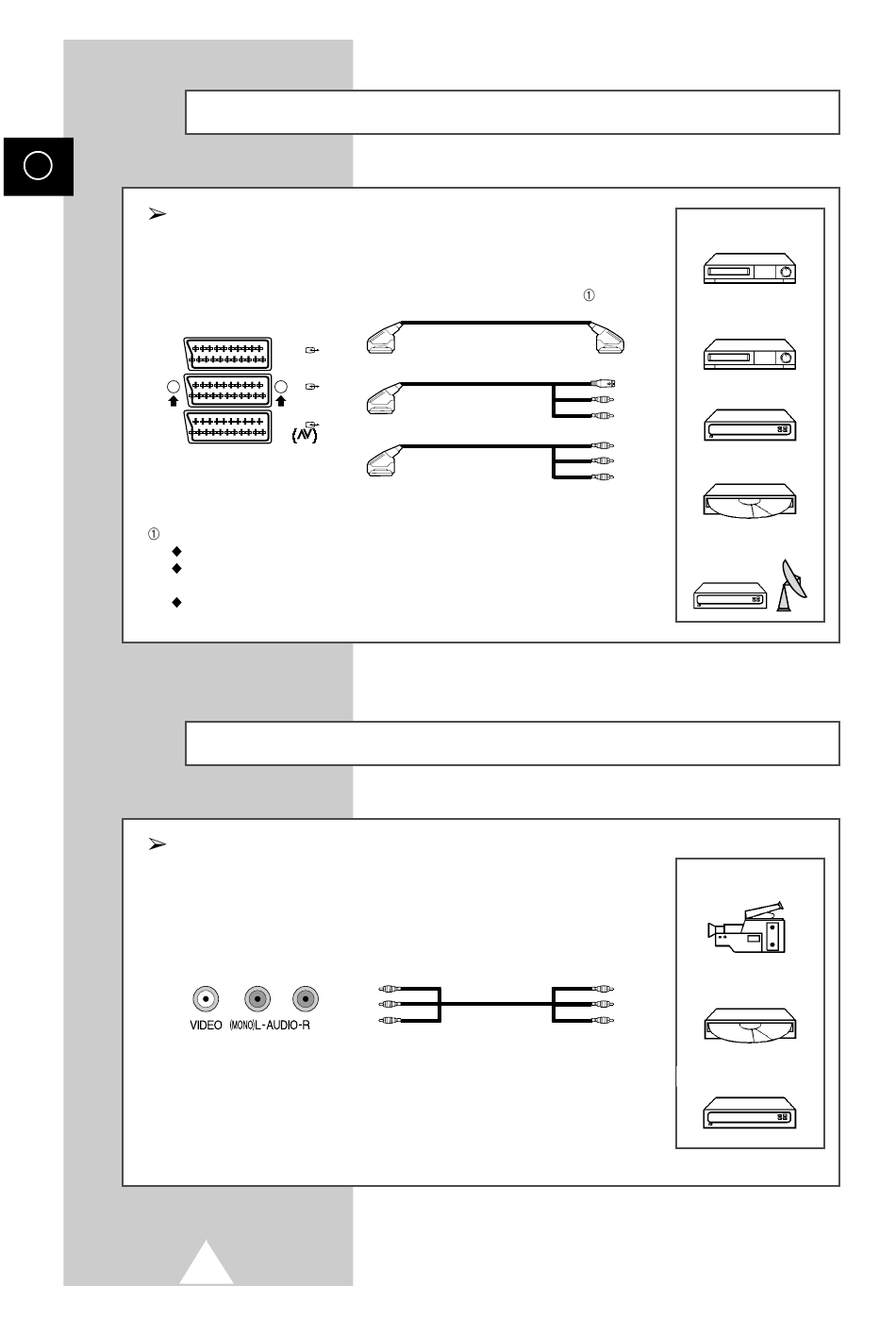

Branchement aux entrées/sorties Péritel Ext 1, 2 ou 3
EXT3
(DECODER)
EXT2
(VCR)
EXT1
AV-link
TÉLÉVISEUR
Branchement à l'entrée Cinch de la façade
ou
ou
Magnétoscope
(Ext 1, 2 ou 3)
Magnétoscope de type
AV-Link
(Ext 1 uniquement)
Décodeur (Ext 1, 2 ou 3)/
jeu vidéo (Ext 1)
Lecteur de disques
laser vidéo (Ext 1)
Récepteur satellite
(Ext 1, 2 ou 3)
Camescope
Lecteur de disques
laser vidéo
Jeu vidéo
