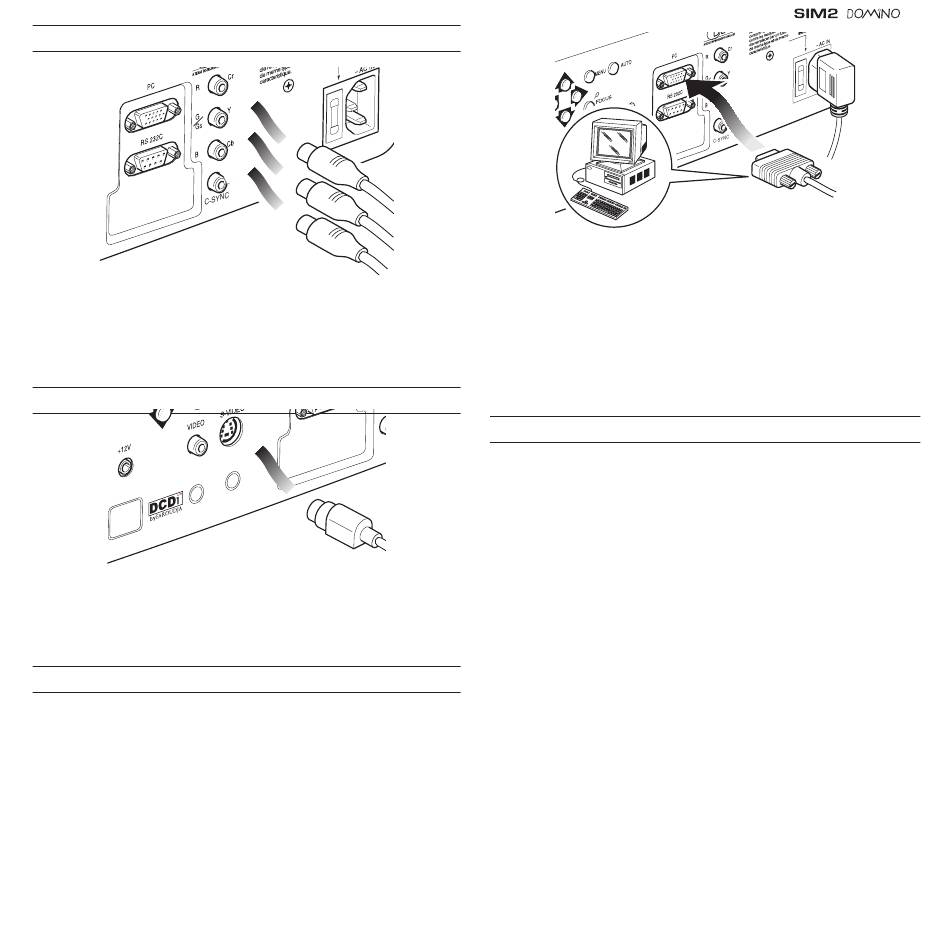

ENTRÉE VIDÉO-COMPOSITE
RG
COMPONENT
Appliquez à cette entrée un signl "vidéo-composite en bande de
base" (CVBS) moyennant un câble doté d'un connecteur de type
RCA (Fig. 16).
ENTRÉE S-VIDÉO
Appliquez à cette entrée un signal "S-Vidéo" (S-VIDÉO / S-VHS) moy-
ennant un câble doté d'un connecteur de type mini-DIN S-VIDÉO
(Fig. 17).
ENTRÉE VGA
Appliquez à cette entrée un signal vidéo ou graphique de type RGB
moyennant un câble doté d'un connecteur de type DB15HD.
Le dispositif d'où provient le signal (en général, ordinateur ou console
pour jeux vidéo) doit pouvoir fournir des synchronismes séparés
H/V ou bien des synchronismes composites H+V ou encore des
synchronismes composites sur le signal vert (RGsB) (Fig. 18).
B - Y
C C
S
S
VIDEO
S-VIDEO
Fig. 16
Les signaux vidéo ou graphiques pouvant être appliqués à cette
source peuvent avoir une fréquence de balayage horizontale
(H-sync) comprise entre 15 et 80 kHz et une fréquence de trame
(V-sync) comprise entre 40 et 100 Hz. La résolution de l'image
peut varier entre 640 x 480 et 1600 x 1200 pixels (VGA, SVGA,
XGA, SXGA, UXGA).
ENTRÉE RGB/YC
Appliquez à cette entrée un signal vidéo de type RGB ou bien de
type "composants" YCrCb avec des synchronismes composites
sur le signal du vert (RGsB) ou sur le signal de luminance (YsCrCb)
moyennant un câble doté de connecteur de type RCA (Fig. 19).
Fig. 17
Il est également possible de connecter à cette entrée un signal
vidéo de type RGB ou de type YCrCb avec des synchronismes
composites séparés sur un quatrième câble à relier, moyennant
un connecteur de type RCA, à l'entrée COMP .
Les signaux vidéo pouvant être appliqués à cette entrée peuvent
avoir une fréquence de balayage à 15 kHz (vidéo à résolution
standard) ou bien à 32 kHz (vidéo à haute définition, vidéo à
balayage progressif).
Moyennant un câble spécial servant à adapter un connecteur
SCART à des connecteurs de type RCA, il est possible d'appliquer
à cette entrée un signal vidéo RGB provenant d'une source
munie de sortie sur prise SCART.
C
R
B
35
Fig. 18
Fig. 19
11
