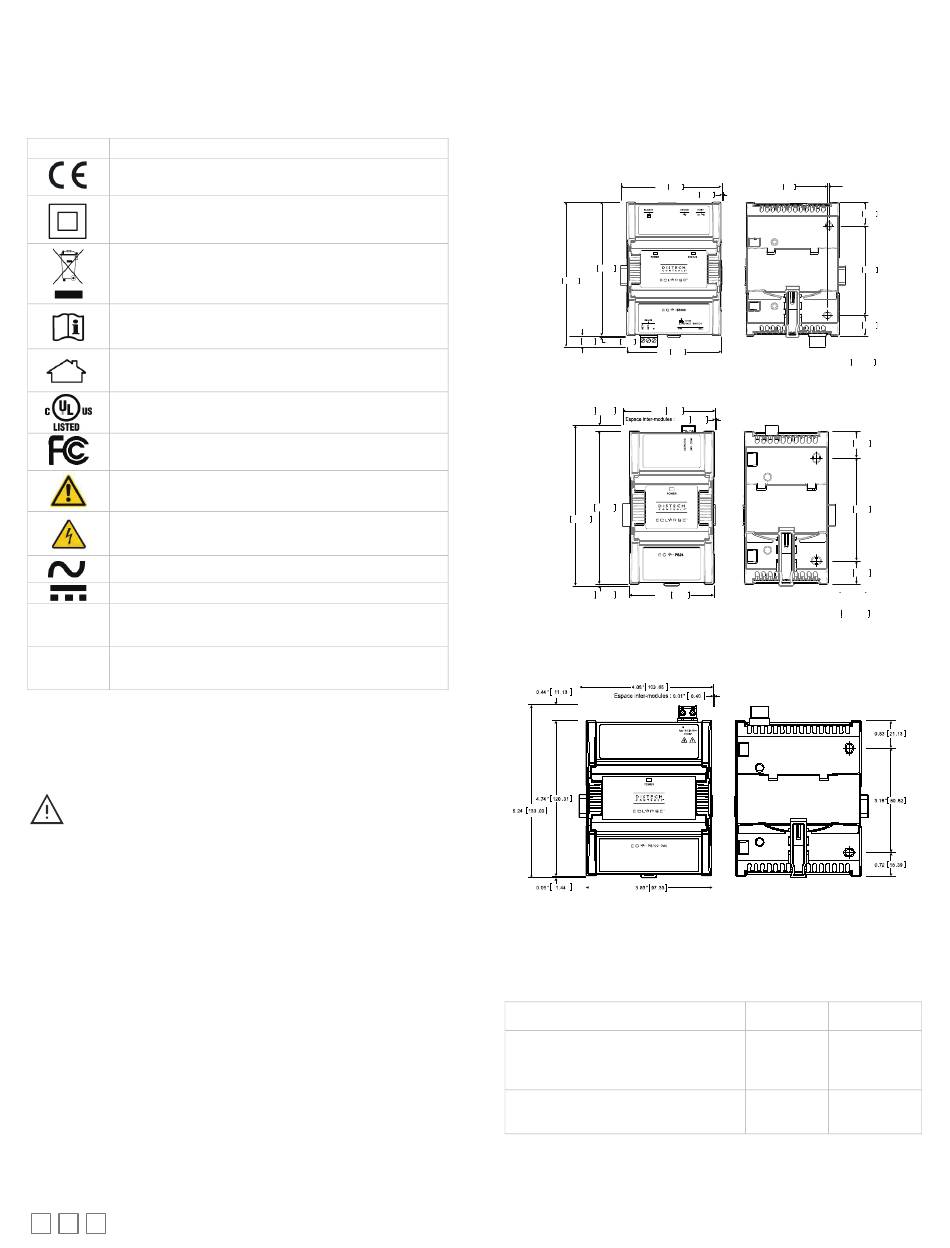

Marquage de l'équipement (symboles)
Un certain nombre de marquages (symboles) sont apposés sur le
contrôleur :
Symbole
Marquage CE : produit conforme aux exigences
essentielles définies dans la directive CE applicable.
Symbole de double isolation : ces contrôleurs
présentent une double isolation.
Les appareils doivent être jetés à la fin de leur durée
de vie utile selon les règlements locaux.
Pour plus d'informations, consultez le Guide
d'Installation matérielle.
Pour usage intérieur seulement.
Marquage UL : conforme aux exigences de la
certification UL.
Marquage FCC : Cet appareil est conforme à la partie
15, sous-catégorie B, classe B des règles FCC
Symbole d'avertissement : Informations importantes.
Reportez-vous au Guide d'Installation matérielle.
Symbole de HAUTE TENSION : Le contact direct va
provoquer un choc électrique ou brûler.
Courant alternatif
Courant continu
L
Phase (Line)
N
Neutre
Recommandations générales de
câblage
Risque d'électrocution : Coupez l'alimentation avant tout
type de maintenance. Cependant, il n'est pas nécessaire de
couper l'alimentation lors de l'échange à chaud des faces
avant des modules E/S ECY TBTS (voir
remplaçables à
chaud).
-
Tous les câblages doivent être conformes avec les schémas de
câblage électrique ainsi que les codes électriques locaux et
nationaux.
-
Pour connecter le câblage à un contrôleur, utilisez les
connecteurs. Utilisez un petit tournevis plat pour serrer les vis du
bornier une fois que les fils ont été insérés (insertion : 6 mm, couple
de serrage 0,5 Nm).
-
Conformez-vous à toutes les directives d'alimentation réseau et
d'alimentation, décrites dans le Network Guide.
-
Séparez les câbles selon leur fonction afin de minimiser les
interférences entre câbles. Utilisez un cerclage pour séparer ces
fils. Par exemple, séparez l'alimentation, les tensions dangereuses,
les TBTS, le réseau et le câblage d'entrée.
-
Les connecteurs de la carte acceptent des fils ou câbles plats de
0,3 à 2 mm
2
de section (de 22 à 14 AWG) par pôle. Toutefois, la
section des câbles d'alimentation doit être comprise entre 0,8 et 2
mm².
2/16
Description
Modules E/S ECY
-
Ne connectez pas les entrées universelles, les sorties
analogiques/numériques ou les communs à la terre ou à la masse
du châssis (sauf indication contraire).
-
Placez autant que possible les câbles d'entrées/sorties dans les
tubes isolants ou treillis au plus près du bâti de construction.
Dimensions des modules
3.57" 90.67
Espace inter-modules :
4.74" 120.31
5.13" 130.29
0.39" 9.98
0.06" 1.44
3.33" 84.47
Face
Figure 2 :
Module ECY-S1000
0.17"
4.24
2.85"
72.38
0.01" 0.40
4.74" 120.31
4.96" 125.99
0.06"
1.44
2.61" 66.19
Face
Figure 3 :
Bloc d'alimentation PS24-ECY
Face
Figure 4 :
Bloc d'alimentation ECY-PS100-240
Les modules E/S ECY présentent les dimensions suivantes :
Modèles
Modèles étroits : ECY-8UI6UO,
ECY-8UI6UO-HOA, ECY-16DI, ECY-
8UI6DOT, et ECY-8UI6DOT-HOA.
Modèles larges : ECY-8DOR et
ECY-8DOR-HOA.
0.4"
1.09
0.01" 0.40
0.83
21.08
3.18" 80.82
0.73
18.54
Arrière
Pouces Millimètres
0.83
21.13
3.18" 80.82
0.72
18.39
Arrière
Pouces Millimètres
Arrière
Pouces [millimètres]
Largeur
Voir
81 mm
Voir
Figure 5
130 mm
Voir
Figure 6
.
.
