Planification du montage et de la
commande du système de conférence

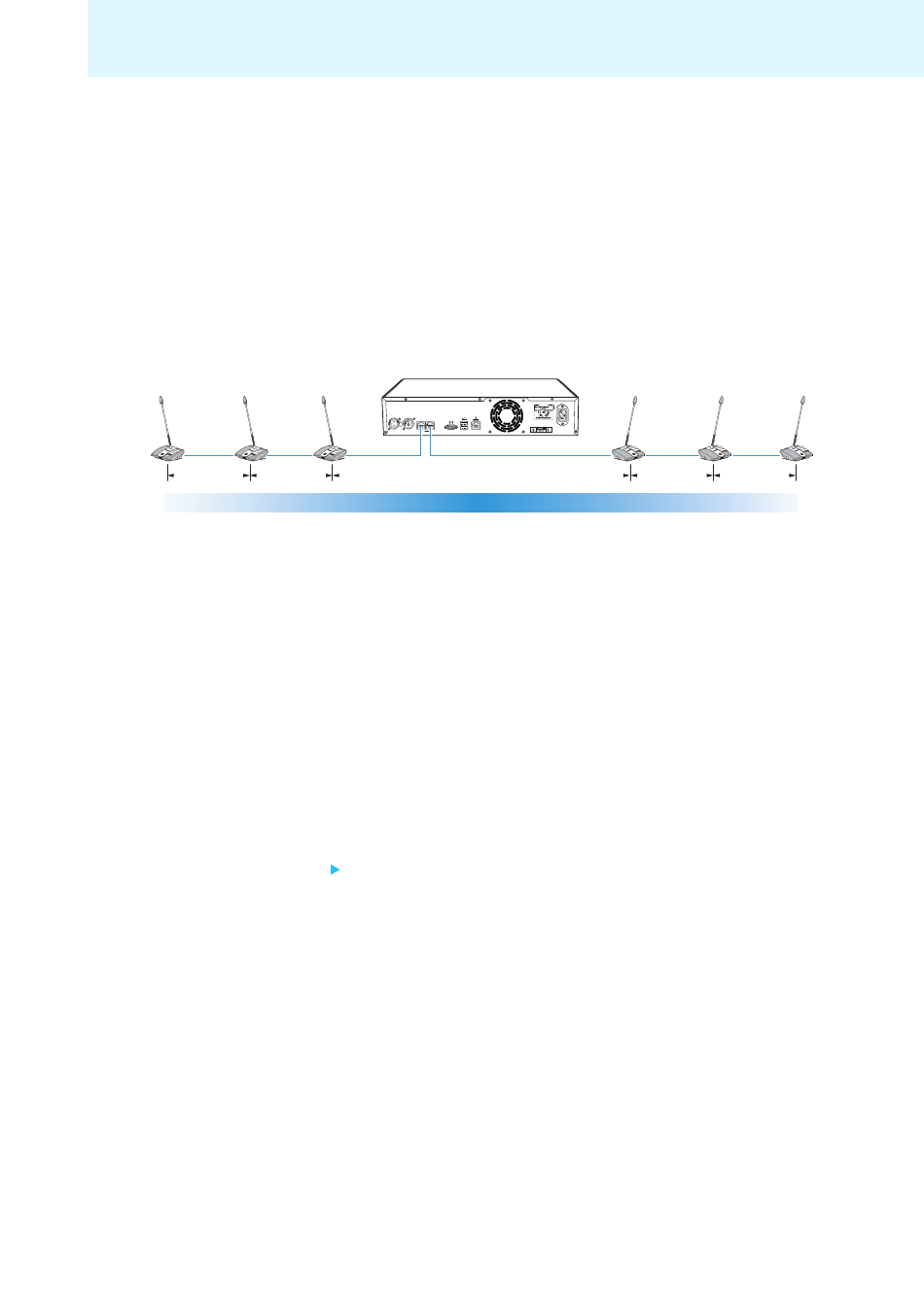

Montage du système de conférence
Le système de conférence ADN est conçu pour les conférences de taille petite
à moyenne comprenant une trentaine de postes (répartis entre les raccordements
de postes
combiner des postes délégués et présidents dans l'ordre de votre choix. Ces postes
sont raccordés à l'unité centrale par le câble système SDC CBL RJ-45. Les extrémités
des faisceaux de câbles sont ouvertes (pas de câble à anneau). Le nombre maximal
de postes dépend de l'alimentation électrique qui est, elle-même, fonction des
longueurs de câble (voir chapitre suivant).
15 ...
2
1
env. 2-5 m
env. 2-5 m
>35 V
Les appareils audio peuvent être également raccordés à l'unité centrale pour émet-
tre des sources audio sur le canal de conférence ou pour une sortie du canal de
conférence.
Calcul de la chute de tension sur les câbles systèmes
Pour pouvoir exploiter le système de conférence, vous devez vous assurer que tous
les postes sont alimentés avec une tension d'au moins 35 V. L'alimentation électri-
que dépend du nombre des postes utilisés et des longueurs de câble. Les longueurs
de câble courantes ne doivent pas dépasser 80 m pour la liaison entre l'unité
centrale et le premier poste, et 2-5 m pour les différents postes. En tenant compte
de ces longueurs, il est possible d'exploiter 30 postes. Si les longueurs de câble sont
plus courtes, il est alors possible d'utiliser encore plus de postes.
Le programme «
tension sur les différents tronçons d'un faisceau de câbles et de planifier le
montage. Pour obtenir le programme, adressez-vous à votre partenaire
Sennheiser ou consultez la rubrique Download/Téléchargement sur le site Internet
www.sennheiser.com.
Pour utiliser le logiciel «
Vous trouverez de plus amples informations ainsi que la procédure de calcul de la
chute de tension d'un faisceau de câbles dans l'aide du logiciel «
lator
Planification du montage et de la commande du système de conférence
PORT I
et
PORT
II). Pour la conférence, vous avez la possibilité de
IN –– AUDIO –– OUT
PORT II
PORT I
2x 52.8V
1.75A
Port II
Port I
80 m max.
Alimentation électrique = 52,8 V
ADN Cable Calculator
ADN Cable Calculator
Lancez le fichier «
ADN Cable Calculator.exe
programme.
».
100-240V~
50/60Hz 240W
1
2
env. 2-5 m
env. 2-5 m
» vous permet de calculer les chutes de
» :
» et suivez les instructions du
ADN Cable Calcu-
...
15
>35 V
13
