Afbeelding 1-1: Rmb-1555 Bedieningselementen En Aansluitingen - Rotel RMB-1555 Manuel De L'utilisateur

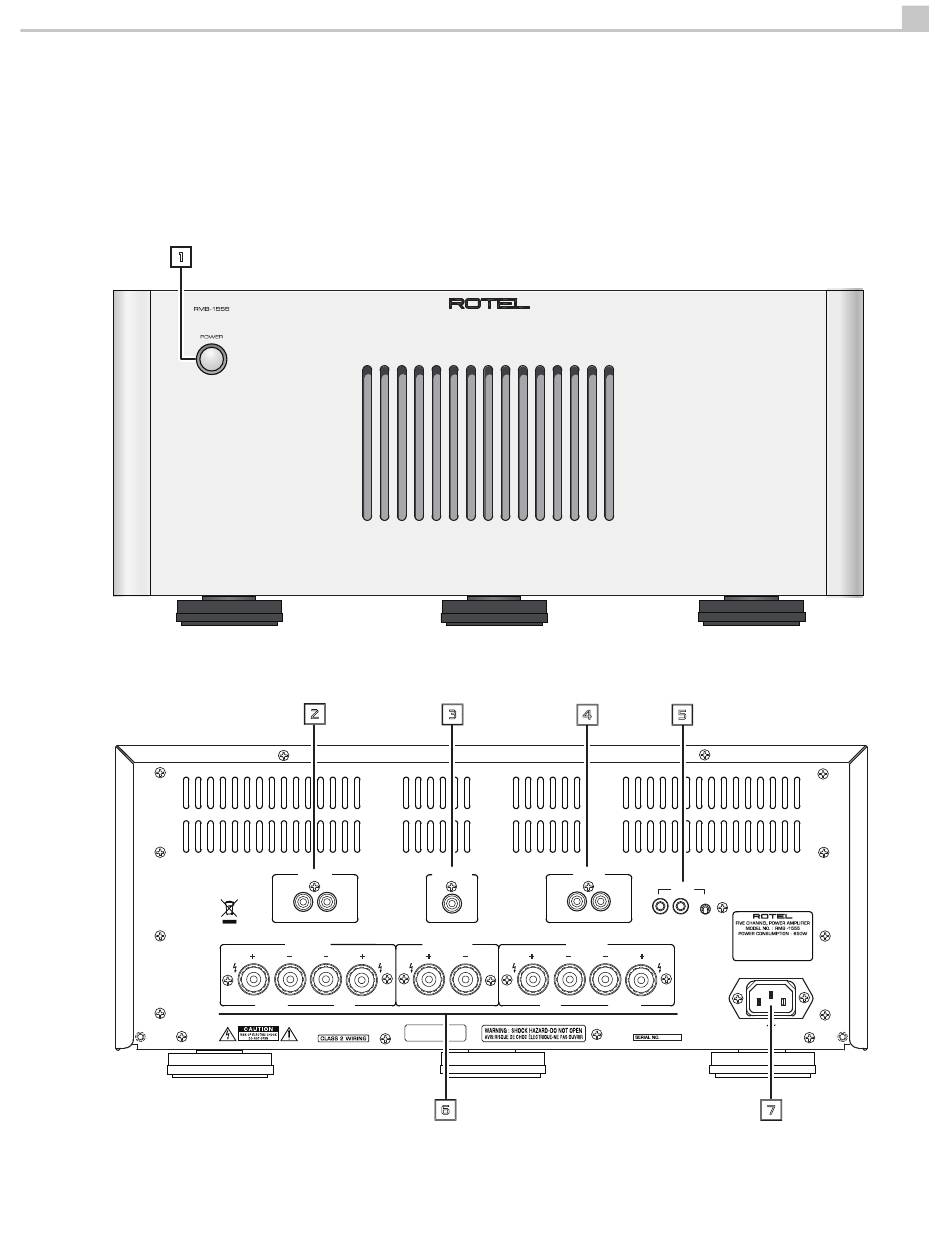

Figure 1-1: RMB-1555 Controls and Connections
Commandes et Branchements RMB-1555
RMB-1555 Bedienelemente und Anschlüsse
Controles y Conexiones de la RMB-1555
1
2
RIGHT INPUT CENTER INPUT
SURROUND FRONT
SPEAKER RIGHT
SPEAKER
SURROUND FRONT
SPEAKER IMPEDANCE
4 OHMS MINIMUM
6
RMB-1555 Bedieningselementen en aansluitingen
RMB-1555 Controlli e connessioni
RMB-1555: Kontroller och anslutningar
Органы управления и разъемы RMB-1555
3
4
LEFT INPUT
CENTER FRONT SURROUND
SPEAKER LEFT
CENTER
FRONT SURROUND
5
12V TRIG
ON
IN OUT OFF
RP-533
7
3
