BROOME10 Installationsanleitung
DE
Produktbeschreibung
Das Netzteil Broome10 ist ein Industrienetzteil für 3-phasige Netzsysteme, das für den
Einsatz mit dem modularen Energieverteilungssystem Crossboard
®
Crossboard
CB405 entwickelt wurde. Es liefert eine potentialfreie, stabilisierte und
galvanisch getrennte SELV / PELV-Ausgangsspannung
Verwendungszweck
Dieses Gerät ist für den Einbau in eine Anlage ausgelegt und für den Gebrauch in
beispielsweise industriellen Steuerungs-, Energieverteilungs- sowie
Instrumentierungsausrüstungen bestimmt.
Verwenden Sie dieses Gerät nicht in Anlagen, in denen eine Fehlfunktion schwere
Verletzungen verursachen oder das Leben von Menschen gefährden könnte.
Installationshinweise
- Dieses Gerät enthält keine zu wartenden Teile. Das Auslösen der internen
Sicherung wird durch einen internen Defekt verursacht. Wenn während der
Installation oder des Betriebs Schäden oder Fehlfunktionen auftreten sollten,
schalten Sie das Gerät sofort aus und senden Sie es zur Überprüfung zurück.
- Schließen Sie das Gerät nicht an oder trennen Sie es nicht, solange die
Eingangsspannung anliegt.
- Installieren Sie das Gerät in einem Gehäuse, das Schutz vor elektrischen,
mechanischen und Brandgefahren bietet.
- Stellen Sie sicher, dass die Verkabelung korrekt ist, indem Sie alle lokalen und
nationalen Vorschriften befolgen. Verwenden Sie geeignete Kupferkabel, die für
eine Betriebstemperatur von mindestens 60°C für Umgebungstemperaturen bis +
45°C, 75°C für Umgebungstemperaturen bis + 60°C und 90°C für
Umgebungstemperaturen bis + 70°C ausgelegt sind. Stellen Sie sicher, dass alle
Litzen einer Leitung in der Klemme sind.
- Das Gerät ist für Höhen bis zu 2000m ausgelegt.
- Das Gerät ist für den Einsatz in Bereichen mit Verschmutzungsgrad 2 und für den
Einsatz in geschützten Umgebungen vorgesehen.
- Das Gehäuse des Geräts besitzt eine Schutzart von IP30 gemäß IEC 60529.
- Das Gerät ist für die Versorgung aus TN-, TT- und IT-Netzen geeignet (geerdete
Stern- oder ungeerdete Dreiecksnetze).
- Das Gerät ist für Überspannungskategorie III nach IEC 62477-1 ausgelegt.
- Das Gerät ist als Gerät der Schutzklasse II nach IEC 61140 ausgeführt. Ein PE-
Anschluss (Schutzerde) ist nicht erforderlich.
- Das Gerät ist für alle Stromwerte der Zweigstromkreise ausgelegt, getestet und
zugelassen, die für das modulare Energieverteilsystem Crossboard® CB225 und
Crossboard® CB405 zulässig sind. Ein zusätzliches Schutzgerät ist nicht
erforderlich.
- Der Ausgang ist elektronisch bei Leerlauf, Überlast und Kurzschluss geschützt und
kann beliebige Lasten, einschließlich unbegrenzter induktiver Lasten und
kapazitiver Lasten bis 1F, versorgen.
- Legen Sie keine Rückspannungen von der Last zum Ausgang höher als 35 V an.
- Das Gerät ist für Konvektionskühlung ausgelegt und benötigt keinen externen
Lüfter. Luftstrom nicht behindern und Lüftungsgitter nicht abdecken!
- Halten Sie die folgenden minimalen Installationsfreiräume ein, wenn das Gerät
dauerhaft mit mehr als 50% des Nennstroms belastet ist: 40 mm oben, 20 mm
unten, 0 mm links und rechts.
- Die maximale Umgebungslufttemperatur beträgt + 70 ° C / + 158 ° F. Die
Betriebstemperatur entspricht der Umgebungs- oder umgebenden Lufttemperatur
und ist definiert als die Lufttemperatur 2 cm unter dem Gerät.
- Das Gerät ist für den Betrieb in Bereichen zwischen 5 und 95% relativer
Luftfeuchtigkeit ausgelegt. Nicht unter Spannung setzen, wenn Betauung
vorhanden ist!
Funktionsbeschreibung
- Die grüne DC-OK-LED meldet im Betrieb eine Ausgangsspannung über 20 Vdc.
- Das DC-OK-Relais überwacht die Ausgangsspannung und der Kontakt ist
geschlossen, wenn die DC-OK-LED leuchtet. Kontaktwerte: 60 Vdc 0,3 A, 30 Vdc
1A, 30 Vac 0,5 A für ohmsche Lasten.
- Die blaue Überlast-LED leuchtet, wenn die Spannung unter 20 V fällt oder im Falle
eines Kurzschlusses am Ausgang. Die LED blinkt, wenn sich das Gerät aufgrund
von Übertemperatur abgeschaltet hat. Eingangsspannung ist erforderlich.
- Das Gerät ist mit einem Übertemperaturschutz ausgestattet. Bei hoher Temperatur
schaltet der Ausgang ab und startet nach dem Abkühlen automatisch wieder.
- Das Gerät ist mit der Überlastcharakteristik Hiccup
Überlastung (sobald die Ausgangsspannung unter 13 V fällt) liefert das Gerät einen
kontinuierlichen Ausgangsstrom für 2,8 s. Danach wird der Ausgang für 7s
ausgeschaltet, bevor automatisch ein neuer Startversuch mit 1,2s durchgeführt
wird. Dieser Zyklus wird wiederholt, solange die Überlastung existiert. Wenn die
Überlastung behoben wurde, arbeitet das Gerät normal.
- Das Gerät verfügt über eine "Soft-Output-Regelcharakteristik", um bei
Parallelschaltung eine Stromverteilung zwischen mehreren Geräten zu erreichen.
Die "Soft-Output-Regelcharakteristik" regelt die Ausgangsspannung so, dass die
Leerlaufspannung ca. 4% höher als bei Nennlast ist.
- Geräte können parallel geschaltet werden, um die Ausgangsleistung zu erhöhen.
Die Umgebungstemperatur darf +45°C nicht überschreiten. Wenn mehr als drei
Geräte parallel geschaltet sind, ist an jedem Ausgang eine Diode, Sicherung oder
ein Leistungsschalter mit einer Leistung von 15A oder 16A erforderlich.
- Für höhere Ausgangsspannungen können bis zu drei Geräte in Reihe geschaltet
werden. Vermeiden Sie Rückspannungen von der Last zum Ausgang.
Bei einem internen Defekt begrenzt ein redundanter Stromkreis die maximale
-
Ausgangsspannung auf 32V. Der Ausgang wird ausgeschaltet und versucht
automatisch neu zu starten.
®
CB225 und
PLUS
ausgestattet. Bei starker

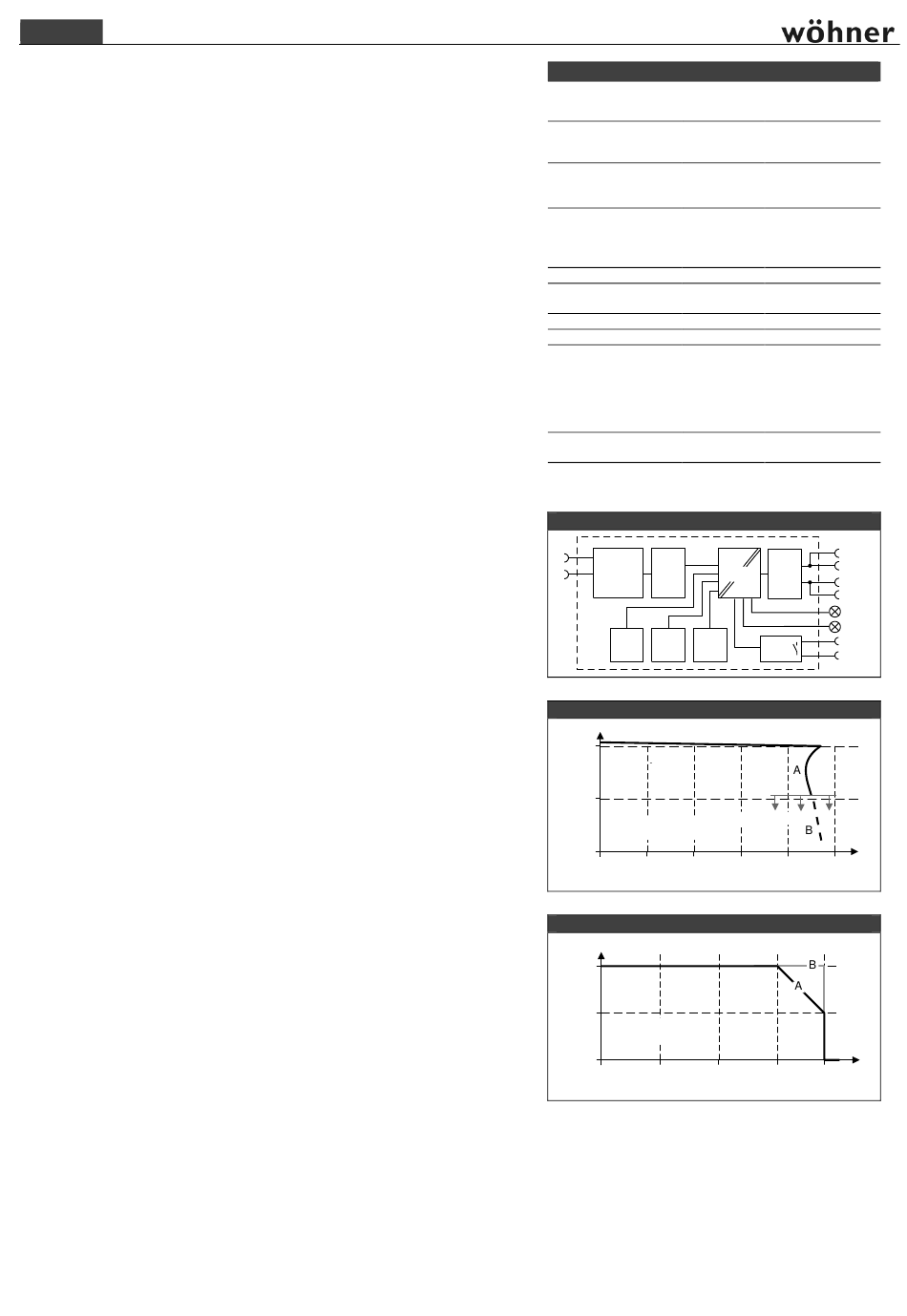

Technische Daten
Alle Werte sind typische Werte bei 400 Vac, 50 Hz Eingangsspannung,
24V, 10 A Ausgangslast, 25°C Umgebungstemperatur und nach einer
Einlaufzeit von 5 Minuten, sofern nicht anders angegeben.
Ausgangsspannung
DC 24V
Spannungsregelung
-
Ausgangsstrom
10A
5,0A
Derating linear zwischen +50°C und +70°C
Eingangsspannung AC
AC 380 - 480V
50 – 60Hz
Netzfrequenz
Eingangsstrom AC
0,77 / 0,62A
Leistungsfaktor
0,70 / 0,73
Eingang Einschaltstrom
1,5 / 1,5A pk
Wirkungsgrad
94,9 / 94,8%
Verlustleistung
12,8 / 13,2W
Überbrückungszeit
20 / 20ms
Temperaturbereich
-25 to +70°C
1)
Max. Leiterquerschnitt
2.5mm² / 2.5mm²
Max. Leiterquerschnitt
1.5mm²
mit Aderendhülse
American Wire Gauge
AWG 24-12
2)
Max. Leiterdurchmesser
2.3mm
Abisolierlänge
10mm / 0.4inch
Größe (B x H x T)
45x160x130mm
Gewicht
550g / 1.21lb
1) eindrähtig / feindrähtig 2) Inklusive Aderendhülse
Funktionsdiagramm
Input Fuse
L1
Input Filter
PFC
Input Rectifier
L2
Converter
Inrush Current
Limiter
Temper-
Output
Output
ature
Over-
Power
Shut-
Voltage
Manager
down
Protection
Ausgangsspannung zu Ausgangsstrom, typ.
Output voltage
24V
12V
A: continuous current
B: intermitted current
0V
0A
2.5A
5.0A
Ausgangsstrom zu Umgebungstemperatur
Allowed output current
10A
10A
5A
A: continuous
B: short term (max. 60s)
0A
-25
0
+25
0%/+6% über den
gesamten Lastbereich
Nicht einstellbar
Unter +50°C Umgebung
Bei +70°C Umgebung
-10% / +15%
±6%
Bei 400 / 480Vac
Bei 400 / 480Vac
Bei 400 / 480Vac
Bei 400 / 480Vac
Bei 400 / 480Vac
Bei 400 / 480Vac
Ausgang, DC-OK
Ausgang, DC-OK
Ausgang, DC-OK
Ausgang, DC-OK
Ausgang, DC-OK
+
+
Power
Output
Converter
Filter
-
-
Overload
LED
DC-OK
LED
DC-ok
DC-OK
Relay
Contact
PLUS
Hiccup
mode
7.5A
10A
12.5A
Output current
+50
+70°C
Ambient temperature
