1

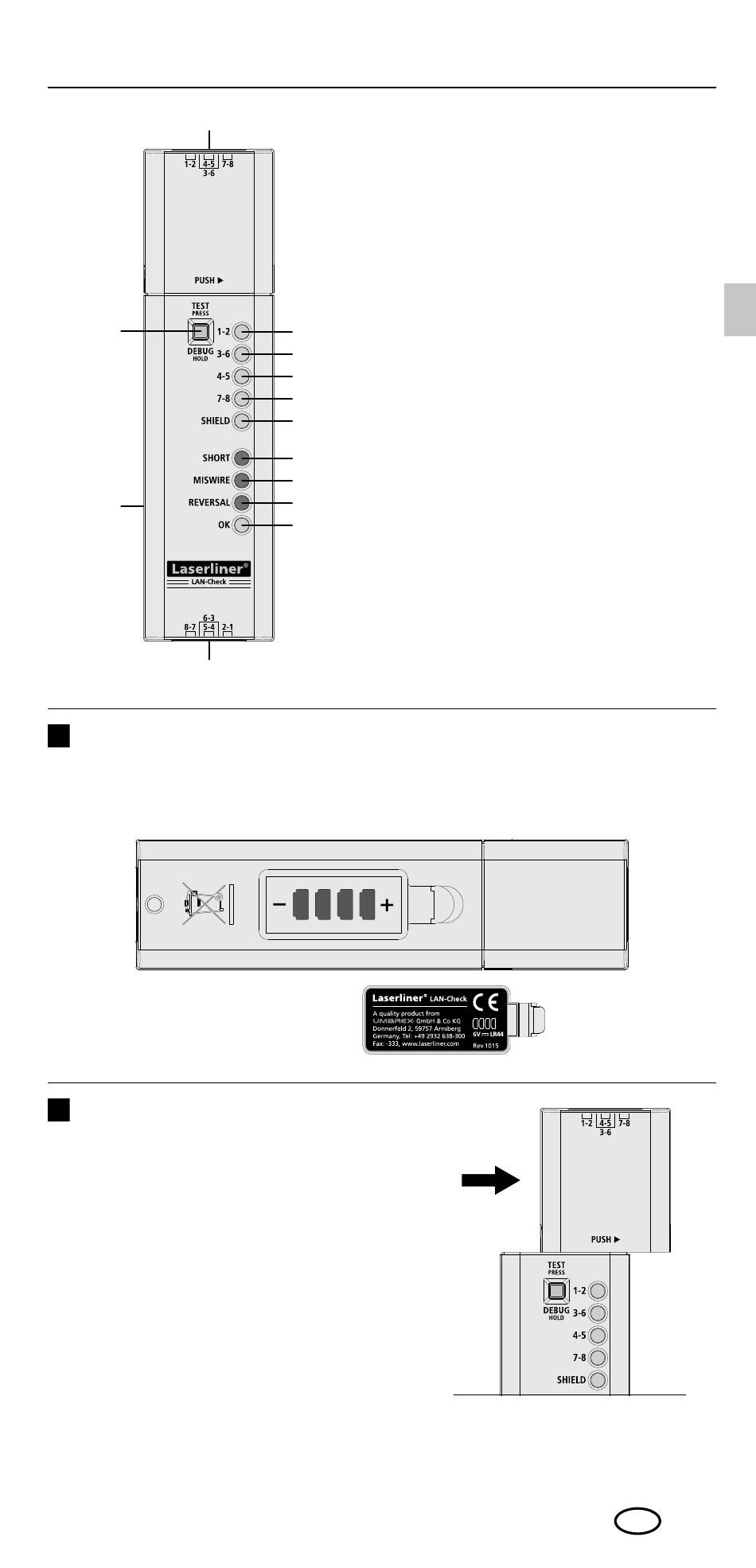

Isætning af batterier
Åbn batterihuset og læg batterierne i. Vær opmærksom på de
angivne poler.
2
Fjern kabelafslutning
Inden kontrollen kan kabelafslutningen
adskilles fra hovedapparatet.
13
1
2
3
4
5
6
7
8
9
10
LAN-Check
1
LED ledningspar 1 - 2
2 LED ledningspar 3 - 6
3 LED ledningspar 4 - 5
4
LED ledningspar 7 - 8
5 LED STP-tabel (kabel med
afskærmede ledningspar)
6 LED „kortslutning"
7
LED „krydsning"
8 LED „ombytning"
9 LED „OK"
10 RJ45 kabeltilslutning
(hovedapparat)
11 Batterirum (bagside)
12 Knap „TEST" (trykkes ind) /
„DEBUG" (holdes inde)
13
RJ45 kabeltilslutning
(kabelafslutning)
21
DK
