Pos. /
Bezeichnung /
Item
Name
1
Tank, komplett
Complete tank
2
Winkel-Füllrohr „Füllstar", komplett mit
Überwurfmutter
"Füllstar" angle fill pipe including cap nut
3
T-Füllrohr „Füllstar", kpl. mit Muttern, O-Ring
und Sicherungsring
"Füllstar" fill t-pipe including nuts, O-ring,
and retaining ring
4
Füllanschluss LORO-X (alternativ G2"), kpl. mit
Füllrohrmutter, O-Ring und Sicherungsring alt.
Exportausführung mit Füllanschluss G2"
LORO-X fill connector (alternatively, G2")
with fill pipe nut, O-ring, and retaining ring
included, alternatively, export version with
G2" fill connector
5
Winkel-Entlüftungsstück, komplett mit
Überwurfmutter
Angle vent piece including cap nut
6
T-Entlüftungsstück, komplett mit
Überwurfmutter
Vent t-piece including cap nut
7
Zwischenstück Entlüftung
Connecting vent pipe
8
Dichtung Nr. 8
Seal no. 8
9
Anschlagdichtung für LORO-X-Rohr alt.
Exportausführung mit Entlüftungsstück G1
und Dichtung Nr. 8
Compression seal for LORO-X pipe,
alternatively, export version with vent piece
G1
" and seal no. 8
1 / 2
10
Flachdichtung NBR ø 85/68 x 3
NBR ø 85/68 flat seal x 3
11
Entnahme-Sammelarmatur mit Grenzwertgeber
Suction assembly bag with overfill prevention
device
12
Absaugarmatur (Erweiterung)
Suction fitting (extension)
13
Entnahmerohr
Suction assembly pipe
14
Rändelmutter M 18 x 1,5
Knurled nut, M 18 x 1.5
15
O-Ring ø 9,5 x 3,5
O-ring, ø 9.5 x 3.5
16
Endstopfen
Sealing end
17
Überwurfmutter
Cap nut
18
Abstandhalter
Spacer

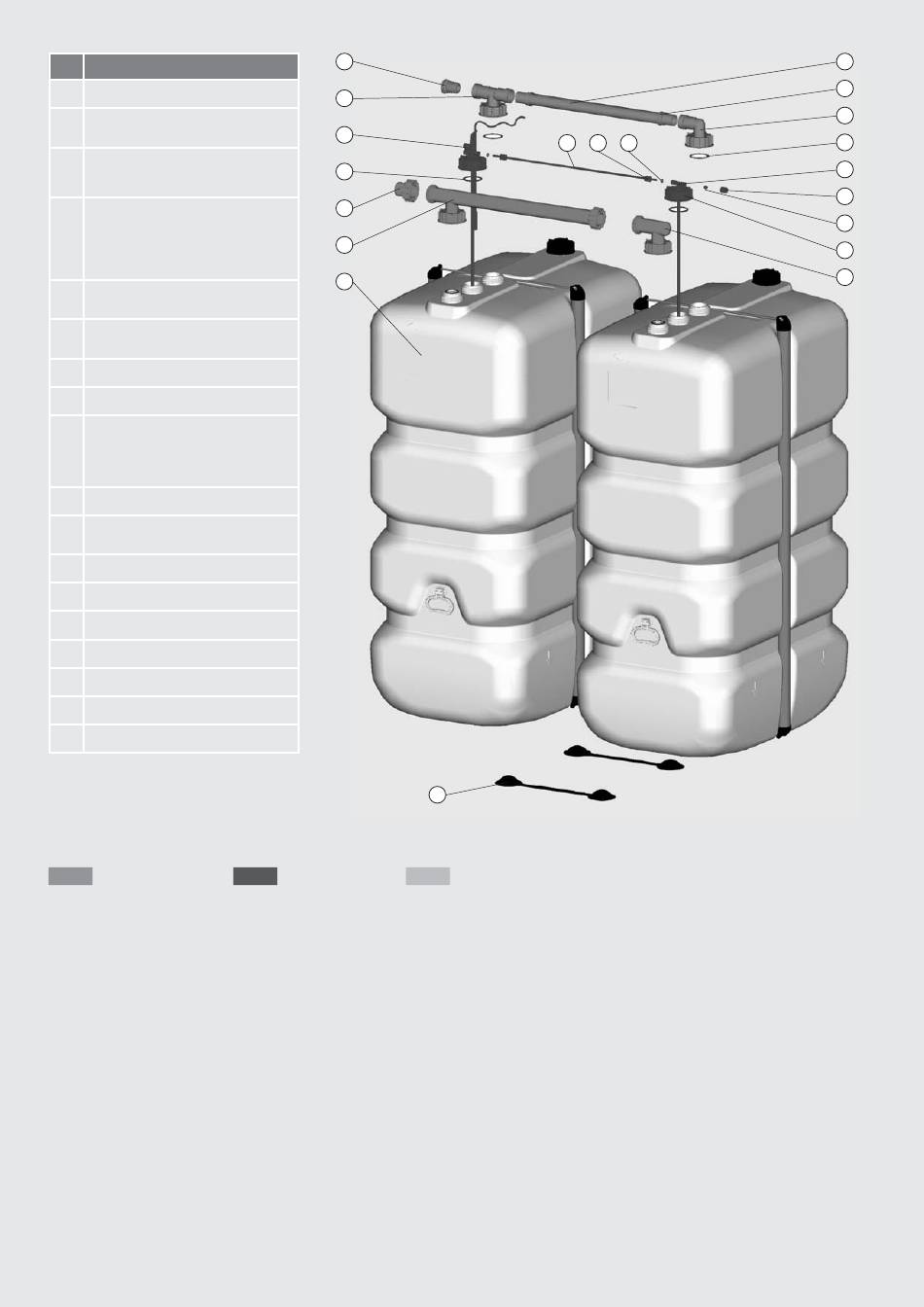

Abb. Compact-Tanks 1600 l / Fig.: 1600 l Compact tanks
Entlüftung / Air vent
Wichtige Hinweise:
• Die Muttern der Füllrohre nicht mit Rohrzange anziehen; kräftiges
Anziehen von Hand (mit Schutzhandschuhen) ist ausreichend.
• Verschraubungen in regelmäßigen Abständen (z. B. vor jeder
2. Befüllung) kontrollieren und ggf. nachziehen.
• Wir haften nicht für Schäden durch fehlende oder falsch eingebaute
Teile!
• Max. Entnahmemenge: 70 l/h
• Max. Rücklauf (bei Zweistrang): 60 l/h
• Bei Bedarf (z. B. Ölschlamm) Saugschlauch kürzen (min. 50 mm
über Tankboden)!
• Garantieleistung nur bei Einhaltung dieser Anleitung sowie aller Vorschriften!
• Warranty granted only when these instructions and all regulations are followed!
9
6
11
10
4
3
1
"
1 / 2
18
Entnahme / Supply
13
14
Befüllung / Filling
Important notes:
• Do not tighten fill pipe nuts with a pipe wrench, forceful manual
tightening (with protective gloves) is sufficient.
• Inspect screwed connections at regular intervals (e.g., before every
other filling) and re-tighten if necessary.
• We cannot accept liability for damages caused by missing or
misassembled parts!
• Maximal supply amount: 70 l/h
• Maximal return flow (double strand): 60 l/h
• Trim suction hose if needed (e.g., oil sludge – 50 mm minimum
above tank floor)!
6
15
7
8
5
10
12
14
16
17
2
