(2) Tirez le câble à paire torsadée par l'orifice mural, puis tirez-le par l'orifice
« ∩ » à l'arrière de la semelle de la commande filaire.
(3) Placez la semelle de la commande filaire sur le mur puis utilisez une vis
autotaraudeuse ST3.9X25 MA ou une vis M4×25 pour fixer la semelle et
l'orifice d'installation ensemble au mur.
(4) Connectez le câble à paire torsadée aux colonnes de câblage H1 et H2 puis
serrer les vis.
(5) Rangez les câbles dans le logement à l'arrière du panneau prévu à cet effet et
attachez le panneau frontal de la commande filaire avec sa semelle.
Remarque :
Si les procédures des points 2 et 5 mentionnés ci-dessus sont difficiles
à réaliser car le diamètre du câble de communication choisi est trop grand,
dénudez la gaine sur la longueur adéquate en fonction de la situation réelle.
5.4 Démontage

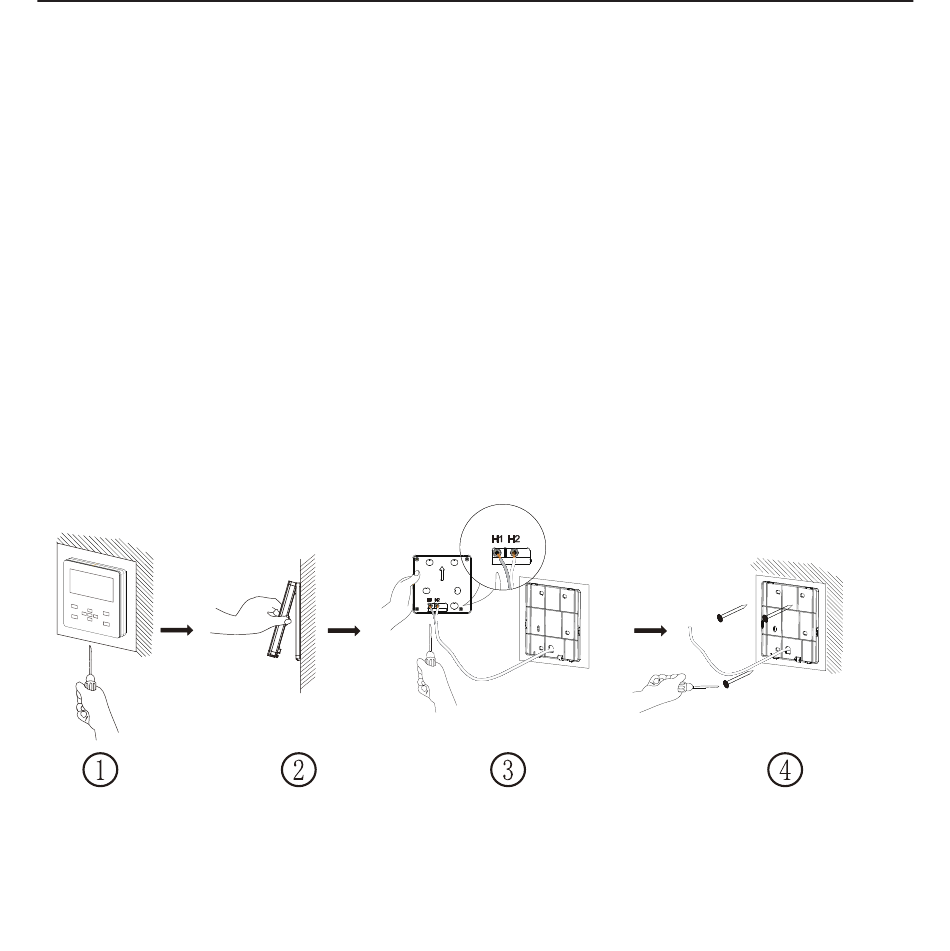

Figure 5-4 Schéma de démontage de la commande filaire
