4.5
Raccorder les sondes

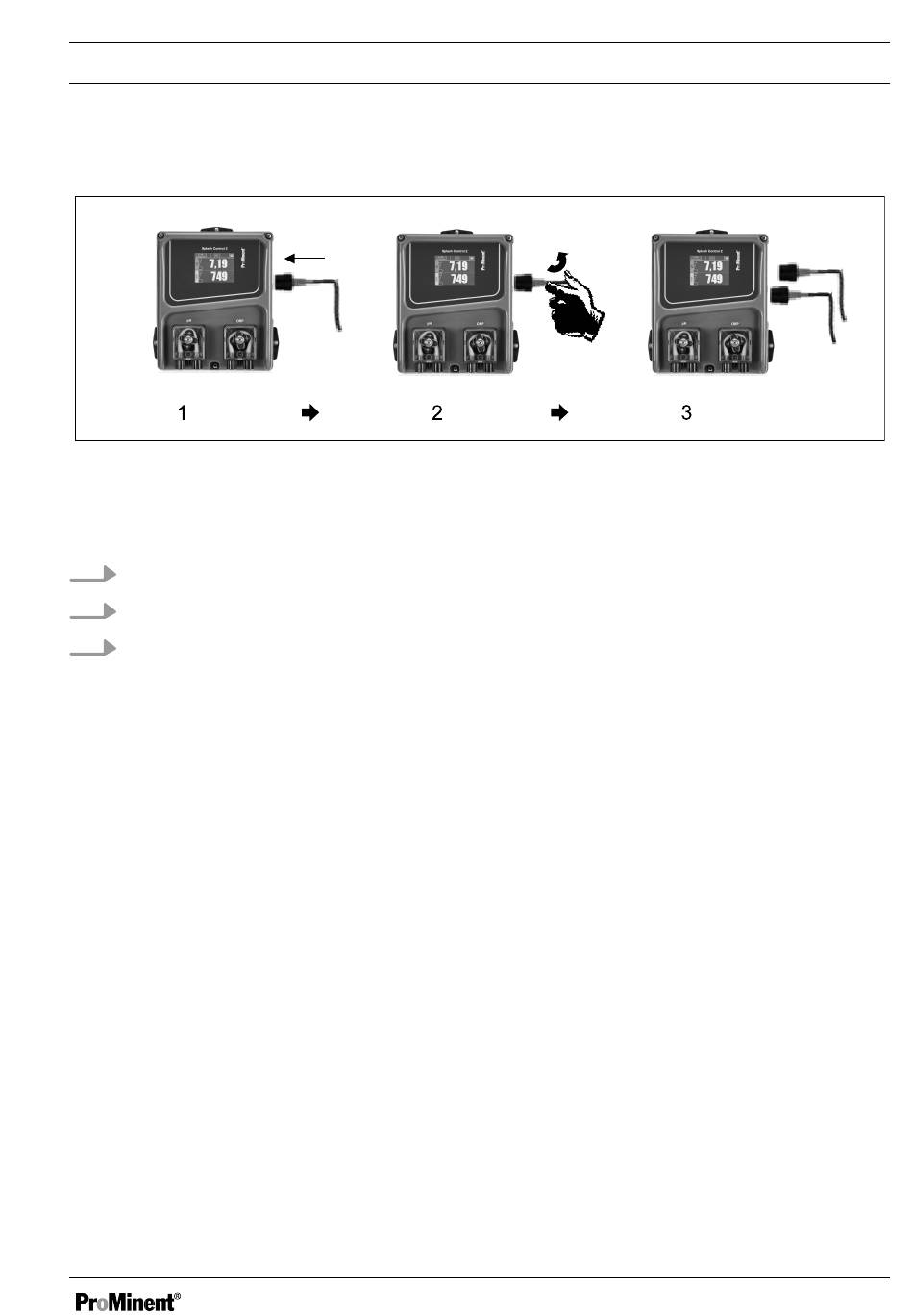

Fig. 7 : Raccorder les sondes
Les connexions enfichables des sondes sont des entrées à haute impédance. Les connexions enfi‐
chables doivent être propres et protégées contre l'humidité ou la corrosion.
1.
Branchez la fiche dans la prise.
2.
Tournez la fiche de 90° pour la verrouiller.
3.
Procédez si besoin est de la même manière pour la seconde fiche.
4.6
Raccordement d'interrupteur sans potentiel (par exemple télécom‐
mande)
SPDT1: L'entrée SPDT1 est attribuée au contact de télécommande.
SPDT2: L'entrée SPDT2 est attribuée à la soupape de fond ou à la lance d'aspiration du réservoir
pH.
SPDT3: L'entrée SPDT2 est attribuée à la soupape de fond ou à la lance d'aspiration du réservoir
redox.
Montage et installation
Ph
REDOX/
ORP
A2799
23
