3 - Caractéristiques techniques et dimensions
(*remarque 2 mod. hi)
Largeur fraisage (Fig. 3 – Réf A)
Largeur nivelage (Fig. 3 – Réf B)
Largeur compactage (Fig. 3 – Réf C)
Profondeur (Fig. 3 – Réf D)
Hauteur maximum depuis le sol (Fig. 3 – Réf E)
Puissance tracteur
Profondeur maximum de travail
Nombre de houes
Poids
Lubrifiant chaîne: ROLOIL LITEX - EP/2
Lubrifiant réducteur :
ROLOIL Dolomiti super HD Turbo/15W40
Remarque sur l'émission de bruit aérien : le bruit produit par la machine varie en fonction des
caractéristiques du terrain sur lequel on travaille. De plus, l'exposition dépend étroitement du bruit
produit par le tracteur. Les données reportées dans la littérature sur des équipements similaires
indiquent que l'on peut considérer comme valeur indicative d'exposition au bruit (déterminée par la
machine et par le tracteur) une valeur comprise entre 90 dB(A) et 95 dB(A).
Vérifier à l'aide de mesures appropriées le niveau d'exposition spécifique des opérations effectuées. Suivre les références
Législatives de son Propre Pays pour identifier les EPI s'avérant nécessaires.

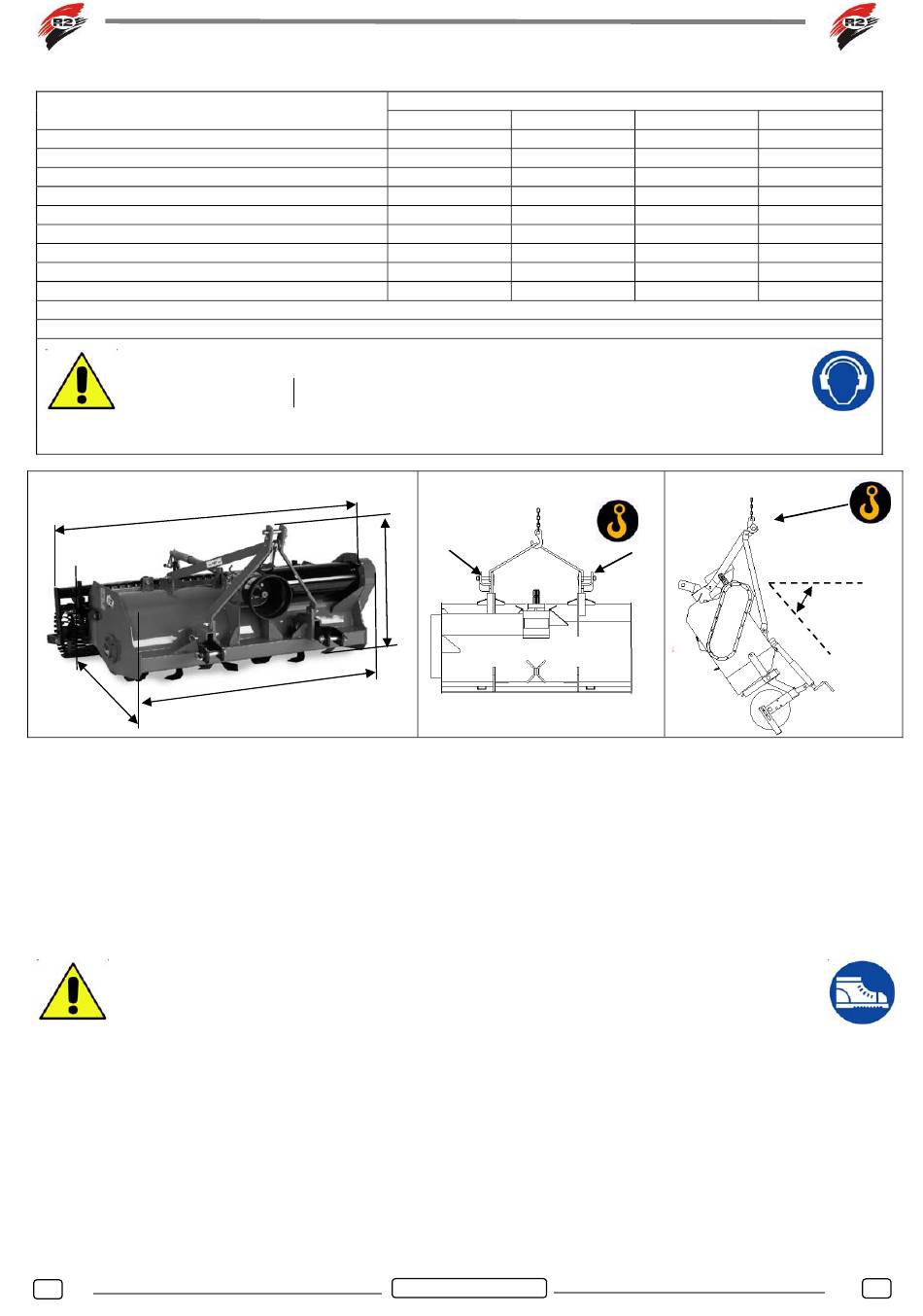

Fig. 3
C
D
4 - Dèplacement et transport de la machine
(*remarque 3 mod. hi)
- La machine doit être déplacée à l'aide d'engins de levage. S'assurer que ces engins (y compris les
courroies et les cordes) ont une portée appropriée au poids à soulever et qu'ils sont en bon état
d'entretien. La machine est à fixer :
a) au moment du désemballage (châssis troisième point non assemblé) : à l'aide de bras de
fixation à l'engin de levage du tracteur (Fig. 4a)
b) une fois que la machine est entièrement assemblée : à l'aide du pivot troisième point (Fig. 4b)
En raison de la position du barycentre, la machine s'inclinera d'environ 55° au cours du levage.
Pour effectuer les opérations de manutention en toute sécurité, porter des
chaussures de protection et vérifier l'absence de personnes ou d'animaux dans
la zone de travail.
- La machine doit être transportée à l'aide d'engins de transport professionnels (camions,
camionnettes, etc.). Ne pas utiliser de voiture pour le transport de passagers. Avant d'entreprendre le
transport, s'assurer de bien avoir fixé la machine avec des cordes ou des courroies de façon à
assurer sa stabilité ; les points d'ancrage peuvent être le support du groupe rouleau, le pivot de
fixation du troisième point, les bras de fixation du tracteur et le support du rouleau.
- Toujours vérifier que les éventuelles passerelles, rampes, etc. devant être traversées sont bien fixées
et qu'elles ont une portée apte à soutenir la charge globale de l'engin+machine+opérateur. En cas
d'utilisation de rampes pour un chargement sur des engins de transport, vérifier que l'engin en question
a le frein à main engagé et que des cales ont été positionnées pour bloquer les roues.
5
TST100
100 cm
100 cm
121 cm
110cm
80 cm
16-30 HP
14 cm
195 Kg
Fig. 4a
E
A-B
FRANÇAIS
Modello
TST113
113 cm
113 cm
132 cm
110cm
80 cm
18-30 HP
14 cm
28
32
218 Kg
TST130
TST 150
130 cm
150 CM
130 cm
150 CM
150 cm
170 CM
110cm
110cm
80 cm
80 cm
23-30 HP
30 – 40 HP
14 cm
14 cm
36
40
240 Kg
280 Kg
Fig. 4b
55°
5
