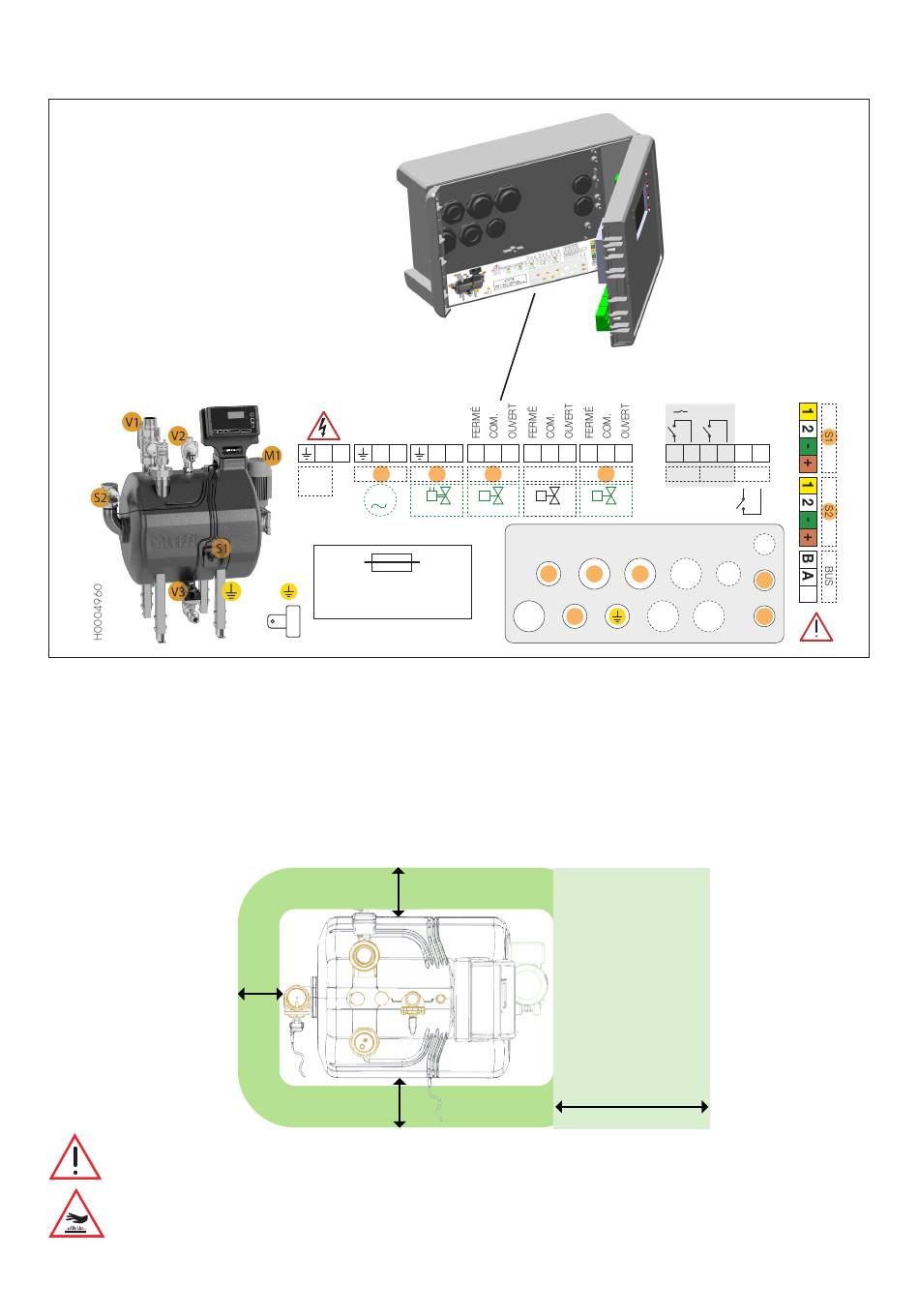

6.1 Étiquette connexions électriques
7 Utilisation prévue
Le dispositif est destiné à être exclusivement utilisé dans des installations de chauffage contenant de l'eau ou des solutions d'eau et de glycol
jusqu'à une concentration de 50 %. Le dispositif peut être utilisé dans des installations dont la température maximale du fluide est de 85 °C et la
pression maximale de 10 bars. La température minimale de fonctionnement du fluide est 5°C. Dans le cas d'application présentant des phénomènes
de condensation, il incombe à l'installateur de prévoir un système adéquat et sûr en mesure de prévenir et d'éliminer la formation éventuelle
de condensation afin de ne pas provoquer de dommages aux personnes ou aux choses. La température maximale ambiante est de 50 °C. La
température minimale ambiante lors du fonctionnement est de 5 °C, en l'absence de condensation. Le dispositif doit être monté sur le retour à
la chaudière avec une dérivation adéquatement dimensionnée et étalonnée. Le dessin ci-dessous illustre les zones de travail de l'opérateur pour
l'utilisation et le contrôle de la machine. Prévoir une zone de passage autour du filtre de 50 cm au moins et, à l'arrière, un espace pour l'entretien
extraordinaire (démontage du filtre) de 100 cm au moins :
ATTENTION : ne pas monter, ne pas s'appuyer ou s'asseoir sur la machine.
ATTENTION : si les tuyaux de raccordement ne sont pas adéquatement isolés, ils risquent d'atteindre des températures élevées et de
provoquer des brûlures. Garantir une isolation correcte et sûre de toutes les surfaces chaudes.
