3 Installation mécanique
3.2.11

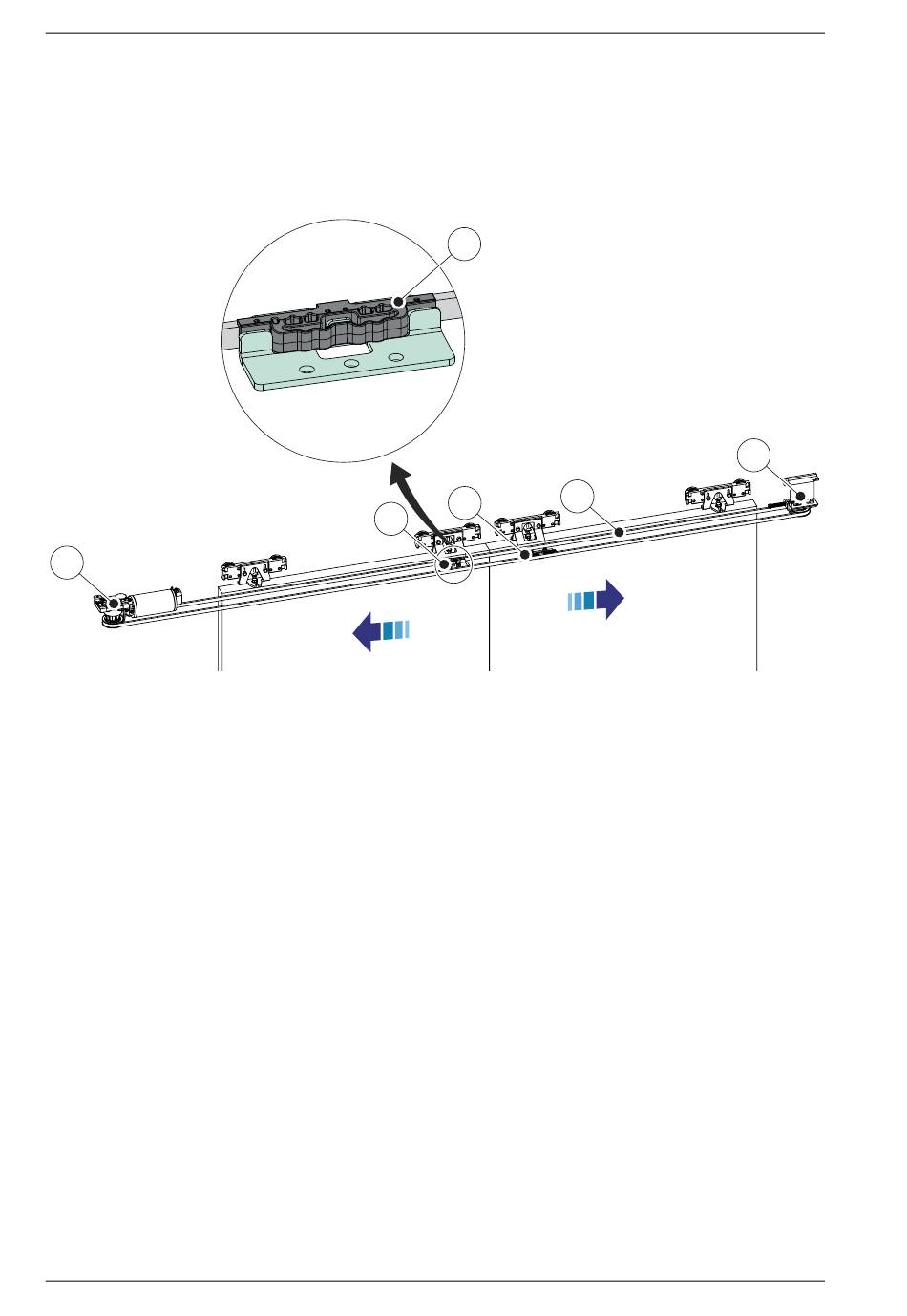

Opérateurs à 2 vantaux
a Mettez les portes en position complètement fermée. Veillez à ce que le bord arrière du vantail
soit aligné avec le feu latéral.
b Clipsez la fixation de la courroie (20) en position dans le support de transmission intérieur (16).
c Vérifier le bon centrage des vantaux en position entièrement fermée et entièrement ouverte.
19
100
20
16
16
15
Ensemble de la poulie de renvoi
16
Support de transmission
18
Courroie crantée
19
Poulie de l'unité d'entraînement
20
Bride
Edition 2020-02-20
18
1019202-DIfr-FR-2.0
15
