3 MISE EN PLACE DE LA REGULATION

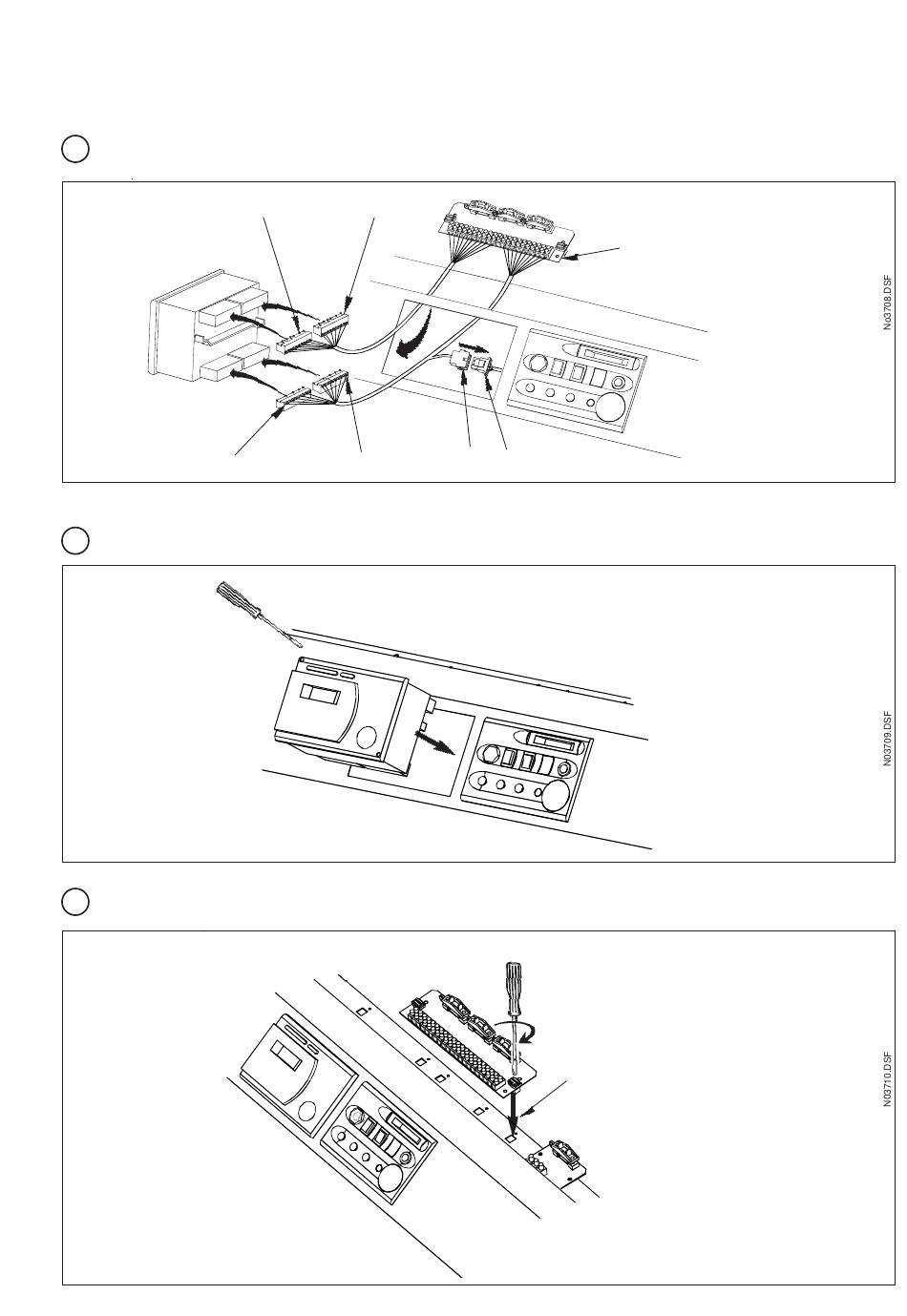

3 - 1 Montage et raccordement du régulateur sur la chaudière
Passer les connecteurs du bornier par l'ouverture du tableau de commande de la chaudière, les raccorder sur le
1
régulateur et celui du régulateur à la chaudière.
Connecteur
(fil jaune)
2
A l'aide d'un tournevis fixer le régulateur dans son logement.
A l'aide d'un tournevis fixer le bornier du régulateur sur le tableau de commande.
3
Connecteur
Connecteur
(fil rouge)
(fil bleu)
2 Connecteurs
(fil blanc)
Connecteur
Connecteur
du régulateur
de la chaudière
5
Bornier de raccordement
du régulateur
Emplacement du bornier de
raccordement du régulateur
Réf : BA - 1418 - I
