5.2 Raccordement

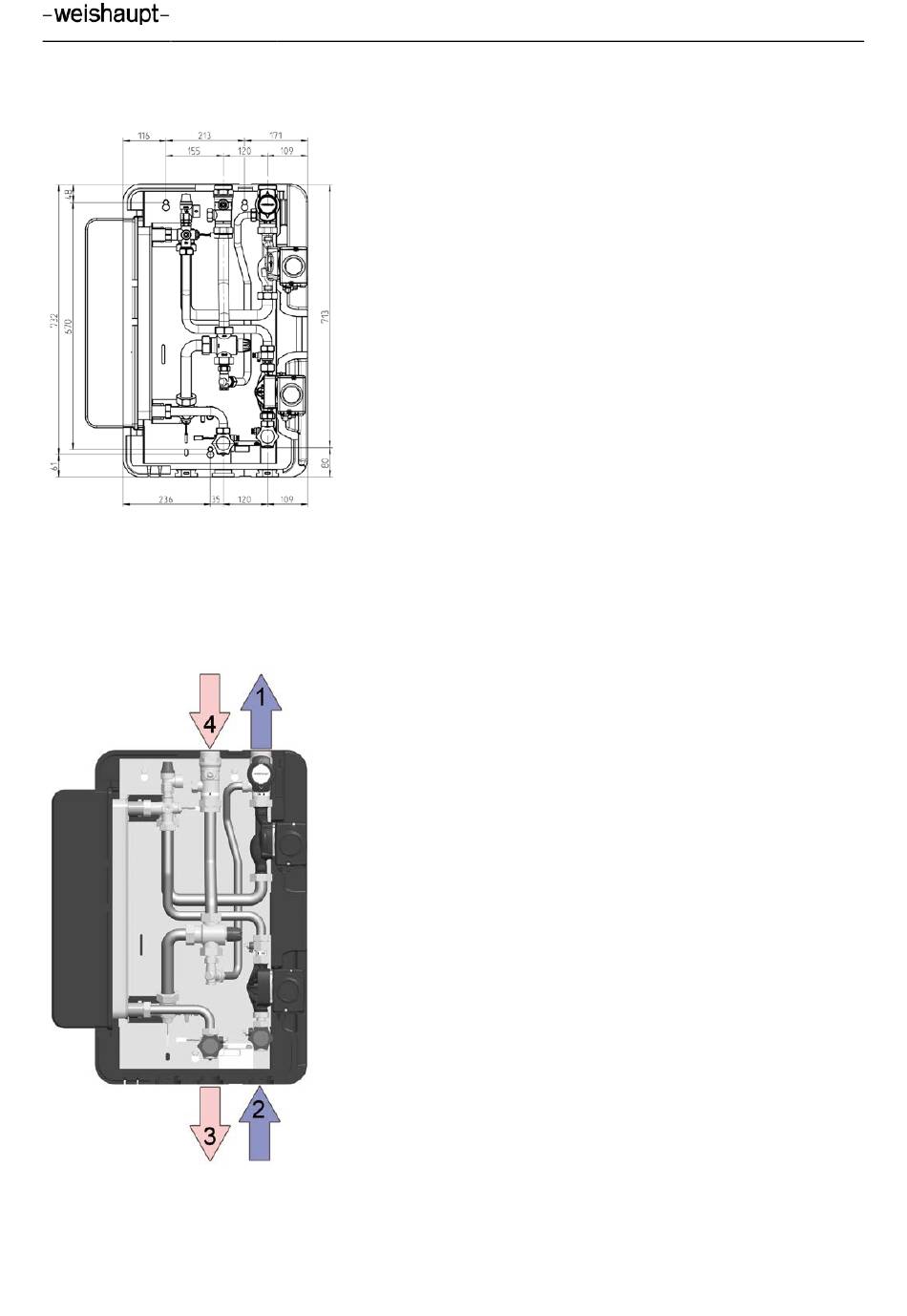

Reliez la station de charge à l'installation par les tubulures suivant le croquis ci-dessous.
Distance entre la tubulure et le mur
(primaire) = 95 mm
Distance entre la tubulure et le mur
(secondaire) = 167 mm
83289904 ▪ 1/2014-02 ▪ Ext. PAW
Instructions de montage et d'utilisation
Station de charge WHI load-E 90 #1 ; Station de charge WHI load-E 125 #1
5 Installation
1.
Choisissez l'emplacement de la station de charge de manière qu'elle
se trouve à proximité de la chaudière. La puissance d'échange
diminue si les conduites de raccordement sont longues, car les
pertes de charge sont plus élevées.
2.
Vous pouvez vous aider pour le montage d'un gabarit de perçage
qui se trouve sur la station.
3.
Reportez les dimensions des trous sur le mur.
4.
Percez les trous et enfoncez les chevilles fournies dans les trous
de perçage. Veiller à ce que le sol soit suffisamment stable et solide.
5.
Enfoncez les vis dans les chevilles de manière qu'elles dépassent
d'environ 40 mm du mur.
6.
Déballez la station.
7.
Retirez le capotage avant.
8.
Accrochez la station de charge aux vis.
Serrez bien les vis de manière que les côtés de l'isolation s'accolent
au mur.
1 Circuit primaire : retour au générateur de chaleur
Raccordement WHI load-E 90 #1 : raccord mâle 1½", à joint plat
Raccordement WHI load-E 125 #1 : raccord mâle 2", à joint plat
Tubulures :
WHI load-E 90 #1 : au min. DN 25, 28 x 1,5 mm,
WHI load-E 125 #1 : au min. DN 32, 35 x 1,5 mm
2 Circuit secondaire : entrée eau froide
Raccordement WHI load-E 90 #1 : raccord mâle 1", à joint plat
Raccordement WHI load-E 125 #1 : raccord mâle 1", à joint plat
3 Circuit secondaire : sortie eau chaude
Raccordement WHI load-E 90 #1 : raccord mâle 1", à joint plat
Raccordement WHI load-E 125 #1 : raccord mâle 1", à joint plat
4 Circuit primaire : départ du générateur de chaleur
Raccordement WHI load-E 90 #1 : raccord mâle 1½", à joint plat
Raccordement WHI load-E 125 #1 : raccord mâle 2", à joint plat
Tubulures :
WHI load-E 90 #1 : au min. DN 25, 28 x 1,5 mm,
WHI load-E 125 #1 : au min. DN 32, 35 x 1,5 mm
