CONNeXiONs À l'amPliFiCaTeUr
Pour une connexion d'amplificateur standard, veillez à basculer le
commutateur de niveau d'enceinte sur « Thru (Position 5) ».
Connexions d'entrée - Connectez simplement les sorties « + » et « - »
de l'amplificateur directement aux bornes d'entrée (+) et (-) à l'arrière du
caisson (voir le schéma 1).

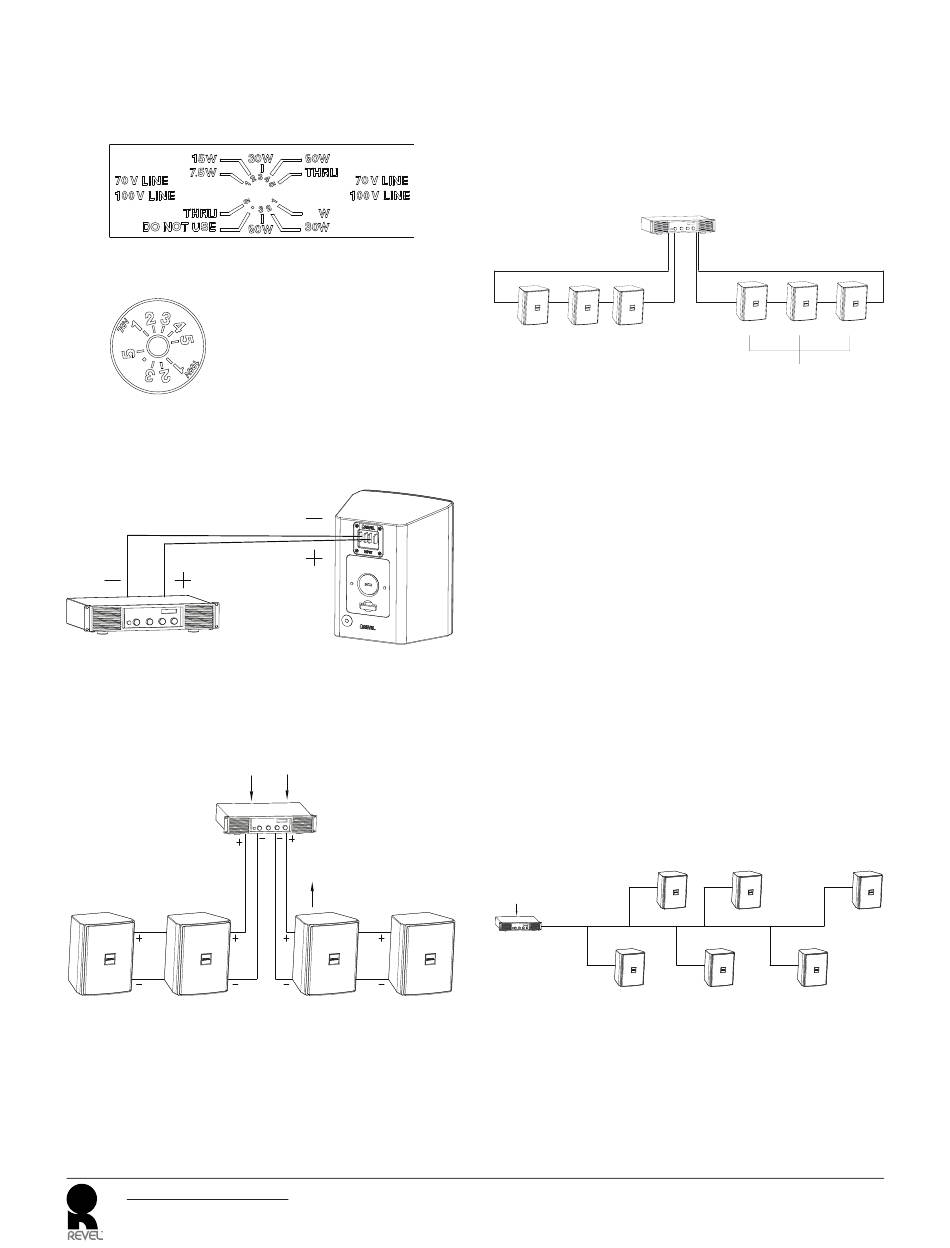

Schéma 1.
8 Ω chacune – les enceintes ayant chacune une impédance de 8 Ω,
plusieurs enceintes peuvent être connectées à un canal d'amplificateur
(voir le schéma 2). (Voir « Charge d'impédance d'amplificateur » ci-
dessous.)
Gauche
8 Ω 8 Ω
Schéma 2.
Charge d'impédance d'amplificateur - Lorsque vous connectez
plusieurs systèmes d'enceintes à un canal d'amplificateur, en torsadant
deux fils ensemble au niveau de l'enceinte ou par des connexions directes
des enceintes à l'amplificateur, la charge d'impédance chute au niveau de
l'amplificateur. Pour trouver le nombre maximal d'enceintes 8 Ω pouvant
être connectées en parallèle à chaque canal de votre amplificateur de
Moniteurs extérieurs série XC
Mode d'emploi
Entrée
Droite
4 Ω par canal
8 Ω 8 Ω
puissance, divisez 8 par la charge d'impédance minimale recommandér
pour l'amplificateur (par ex. enceinte Revel 8 Ω + impédance minimale
d'amplificateur 4 Ω = 2 enceintes par canal, voir le schéma 2).
Série/Parallèle - Il est possible d'utiliser diverses topologies de
connexion en série/parallèle pour accroître le nombre d'enceintes pilotées
par un amplificateur. Voir le schéma 3 pour un exemple de topologie de
connexion série/parallèle.
Entrée
Gauche
+
+ +
+
- - -
Schéma 3.
Remarque : une impédance incorrecte des enceintes inférieure à
la valeur d'impédance minimale d'un canal d'amplificateur peut
endommager l'amplificateur et dégrader les performances. Si
l'application requiert plus de 2 enceintes par canal d'amplificateur
connectées en parallèle, un système de répartition de ligne doit être
envisagé. Reportez-vous également au manuel de votre amplificateur
pour connaitre les précautions et les recommandations.
Importance d'une polarité correcte (« en phase/déphasé ») -
Lorsque deux enceintes sont connectées avec des polarités opposées
(« déphasées »), les basses fréquences des enceintes s'annulent, même
si les enceintes sont fortement sollicitées. Tenter de corriger le manque de
graves avec un égaliseur peut endommager vos enceintes – l'égalisation
ne peut pas corriger des erreurs de polarité. Vérifiez toujours que
plusieurs enceintes sont connectées avec la bonne polarité.
Systèmes à distribution de ligne - Les modèles Revel M55XC et
M80XC sont équipés de transformateurs à prise variable 70 V /100 V
60 W intégrés. L'utilisation de ces connexions requiert l'utilisation d'un
amplificateur compatible acceptant une tension de ligne 70 V / 100 V.
Comme avec des 8 Ω enceintes conventionnelles, connectez simplement
les sorties « + » et « - » de l'amplificateur aux bornes d'entrée (+) et
(-) à l'arrière du caisson. Réglez la prise du transformateur en fonction
de la puissance de votre choix. À la différence des enceintes 8 Ω
conventionnelles, vous pouvez connecter autant d'enceintes XC que
vous le souhaitez à un canal d'un amplificateur à condition que la
consommation globale des enceintes ne dépasse pas la puissance
nominale de l'amplificateur (voir le schéma 4).
6 x 7,5 watts = 45 watts de charge totale sur un canal d'amplificateur
Entrée
Prise 7,5 watts
Prise 7,5 watts
Schéma 4.
(Par ex. un canal d'un amplificateur de 100 watts pourrait piloter en
toute sécurité 13 enceintes réglées à 7,5 watts chacune, soit 13 x 7,5 =
97,5 <100). Un principe de prudence est de maintenir la somme
des charges des enceintes (watts) inférieure aux 3/4 de la puissance
nominale de l'amplificateur (par ex. un canal d'amplificateur de 100 watts
pilotera alors 10 enceintes réglées à 7,5 watts chacune, soit 10 x 7,5 =
75 watts).
Droite
12 Ω par canal
+
+
+
+
- - -
8 Ω 8 Ω 8 Ω
24 Ω
Prise 7,5 watts Prise 7,5 watts
Prise 7,5 watts Prise 7,5 watts
