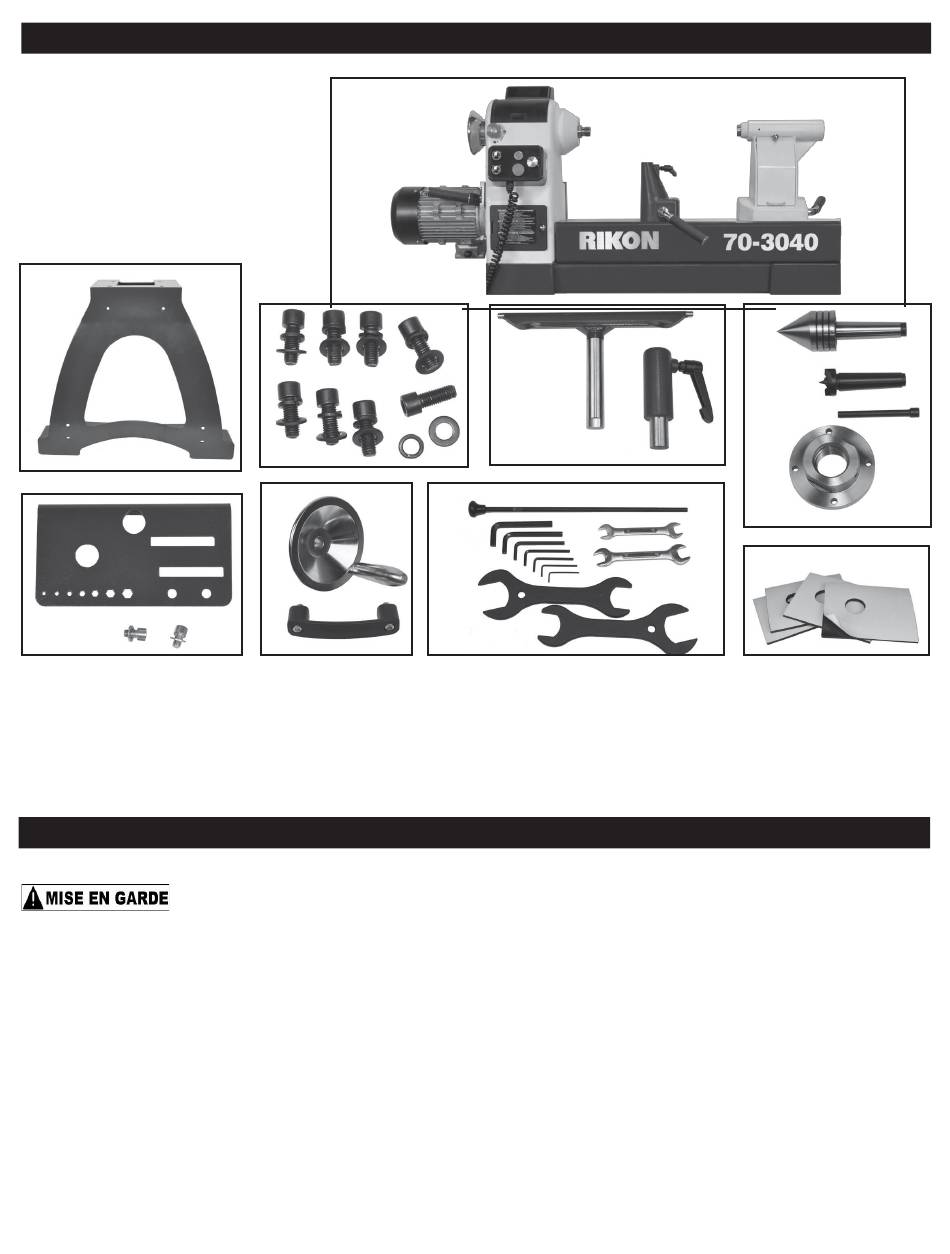

CONTENU DU PAQUET
Assemblage de banc de tour
A. Ensemble moteur
B. Commandes électroniques
C. Assemblage de poupée
D.
Assemblage de base de repos d'outil
E. Assemblage de la poupée mobile
F. Lit coulissant supérieur du tour
G. Lit de tour
H
P
H. Jambes (2)
I.
Boulons (8) et rondelles (16)
J. 12" Repose-outils
K. Extension de hauteur de repos
d'outil
L. Centre en direct à 60°
DÉMÉNAGEMENT ET INSTALLATION DE TOUR
Le tour est TRÈS lourd - plus de 470 livres!
Un chariot élévateur, un palan, un transpalette ou une aide
supplémentaire seront nécessaires pour assembler la machine. Il est
préférable d'assembler la machine dans un endroit ouvert et bien
éclairé près de l'endroit où elle finira par résider.
Lorsque vous déplacez un tour assemblé, N'UTILISEZ PAS
l'ensemble de poupée, le moteur, le porte-outil ou la poupée mobile,
car cela pourrait endommager la machine. Utilisez un chariot
élévateur ou un transpalette sous le lit ou les pieds du tour pour
soulever et déplacer la machine. Des sangles ou des lattes placées
sous le banc du tour peuvent également être utilisées pour soulever
et déplacer la machine.
1.
Retirez délicatement la machine de la palette d'expédition. Ne
poussez pas ni ne soulevez le tour par la poupée, la poupée mobile ou
les porte-outils car cela pourrait endommager la machine. Voir pages 9
et 11 pour les instructions de montage du tour.
CONTENU DE PAQUET
B
A
n
Ⅰ
Q
S
R
M. Stimuler Centre
N. Petite barre de knockout pour
le point central d'éperon
O. Plaque frontale 3-3 / 8 "
P. Porte-outils et boulons (2)
INSTALLATION
C
J
K
T
V
Q.
Volant de poupée mobile
R.
Poignée avec boulons (2)
S.
Longue barre à
élimination
directe
T.
Clés hexagonales (7)
-2.5,3,4,5, 6, 8 et 10mm
2.
Positionnez la machine sur une fondation solide et de niveau, située
dans une zone suffisamment spacieuse à l'avant et à l'arrière du tour pour
travailler et se déplacer autour du tour. Pour une alimentation et une
sécurité optimale, le tour doit être branché directement dans une prise
électrique mise à la terre dédiée qui se trouve dans la longueur de cordon
fournie de la machine. L'utilisation d'une rallonge n'est pas recommandée.
3.
Alignez la machine de sorte que pendant l'utilisation, aucun débris ou
rebond tournant ne fasse face aux allées, aux portes ou à d'autres zones
de travail dans lesquelles les passants peuvent se trouver. Ne pas placer
ou utiliser la machine dans des conditions humides ou mouillées.
4.
Une fois en place dans votre atelier, nivelez la machine avec des
cales ou les pieds réglables en option. Ou, si le sol est de niveau, fixez la
machine au sol avec des tire-fond (non fournis). Retirez les pieds
réglables (le cas échéant) et utilisez les trous dans le bas des pieds de la
jambe à cet effet.
8
D
L
M
N
U
U.
Clés (2) 13/16 17/19mm
V.
Clés (2) 38/46mm
W.
Pads de pied en
caoutchouc (4)
X.
Manuel (non montré)
E
F
G
O
W
