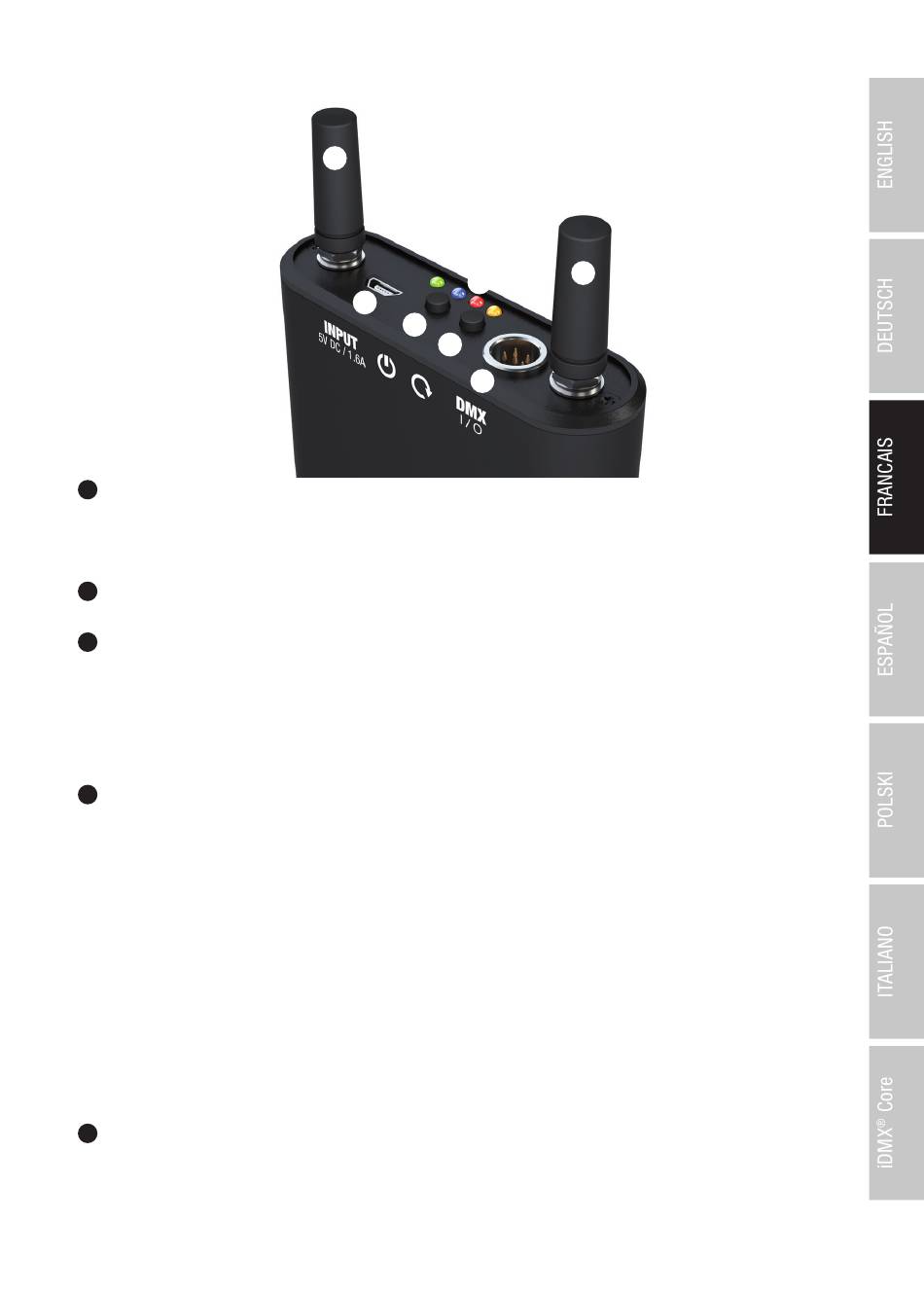

RACCORDEMENTS, ÉLÉMENTS DE COMMANDE ET D'AFFICHAGE
1
INPUT
Prise micro-USB pour charger la batterie interne (tension de charge 5 V CC / 1,6 A, bloc d'alimentation et câble USB fournis à la livraison) et
brancher un accumulateur d'énergie (bloc d'accumulateurs externe 5 V). Dès que la batterie interne est en charge, la LED d'état de charge de la
batterie clignote environ toutes les 2 secondes. Dès que la batterie est entièrement rechargée, le clignotement cesse et la LED reste allumée en
vert de manière permanente.
2
BOUTON MARCHE/ARRÊT
Appuyer sur le bouton et le maintenir enfoncé pour une durée d'environ 3 secondes pour mettre l'appareil en marche ou l'arrêter.
3
BOUTON MULTIFONCTIONS
W-DMX :Pour coupler un récepteur W-DMX ou un projecteur compatible W-DMX, activer la fonction W-DMX sur l'appareil récepteur et
réinitialiser le module récepteur (tenir compte de la notice du récepteur W-DMX). Appuyer sur le bouton W-DMX de l'émetteur iDMX-CORE et le
maintenir enfoncé pendant environ 3 secondes. Le couplage avec le récepteur W-DMX a alors lieu automatiquement. Procéder de même pour
coupler ultérieurement des récepteurs W-DMX à l'iDMX-CORE avec des appareils déjà couplés. La connexion aux appareils déjà couplés sera
maintenue.
Choix de la source de signaux : Pour changer la source de signaux et passer de Wi-Fi à DMX et inversement, appuyer brièvement 2 fois
de suite sur le bouton (double-clic). La source de signaux activée est indiquée par la LED d'état bleue ou rouge.
4
LED D'AFFICHAGE
LED double (vert/rouge) : Indique l'état de charge de la batterie. Dès que la batterie est en charge, la LED clignote environ toutes les 2
secondes. Dès que la batterie est entièrement rechargée, le clignotement cesse et la LED reste allumée en vert de manière permanente.
Si l'état de charge de la batterie est compris entre 50 % et 100 %, la LED s'allume en vert. Si la LED brille en orange, l'état de charge est
d'env. 20 %-50 %. Elle brille en rouge en deçà de 20 %. Raccorder alors immédiatement le chargeur ou un accumulateur d'énergie.
LED bleue : indique l'état du signal Wi-Fi. Si la source de signaux est réglée sur Wi-Fi et que les données sont transmises via Wi-Fi par
l'application iDMX Controller, la LED reste allumée en permanence. Si la LED clignote environ toutes les 2 secondes, aucune donnée n'est
transmise via Wi-Fi par l'application iDMX. Après la mise en marche de l'appareil, la LED bleue brille pendant une courte durée à une
fréquence d'environ 3 Hz (clignotement rapide) et indique ainsi que les paramètres Wi-Fi sont en cours d'initialisation.
LED rouge : indique l'état du signal DMX. Si la source de signaux est réglée sur DMX et si un signal DMX est émis, la LED reste allumée en
permanence. Si celle-ci clignote environ toutes les 2 secondes, aucun signal DMX n'est émis. Après la mise en marche de l'appareil, la LED
rouge brille pendant une courte durée à une fréquence d'environ 3 Hz (clignotement rapide) et indique ainsi que les paramètres réseaux
sont en cours d'initialisation.
LED orange : indique l'état du signal W-DMX. Après que la procédure de couplage avec un appareil compatible W-DMX a démarré (cf. section
3), la LED orange clignote pendant 5 secondes à une fréquence d'environ 3 Hz. Après 5 secondes, la LED reste allumée en permanence.
Pendant le découplage d'un récepteur W-DMX, la LED clignote une fois par seconde (découplage via l'application iDMX® Controller).
5
DMX I/O
Prise de raccordement pour un câble adaptateur Y DMX IN/OUT (1 câble 3 pôles et 1 câble 5 pôles fournis).
6
