Comment installer un ESM

1. Allez à l'arrière de la baie de disques ou retournez la baie pour que l'arrière soit
en face de vous.
2. Sortez le module ESM de son sachet antistatique.
3. Vérifiez que la position du commutateur 1 sur le module ESM correspond bien à
la configuration : mode bus partagé ou mode bus unique.

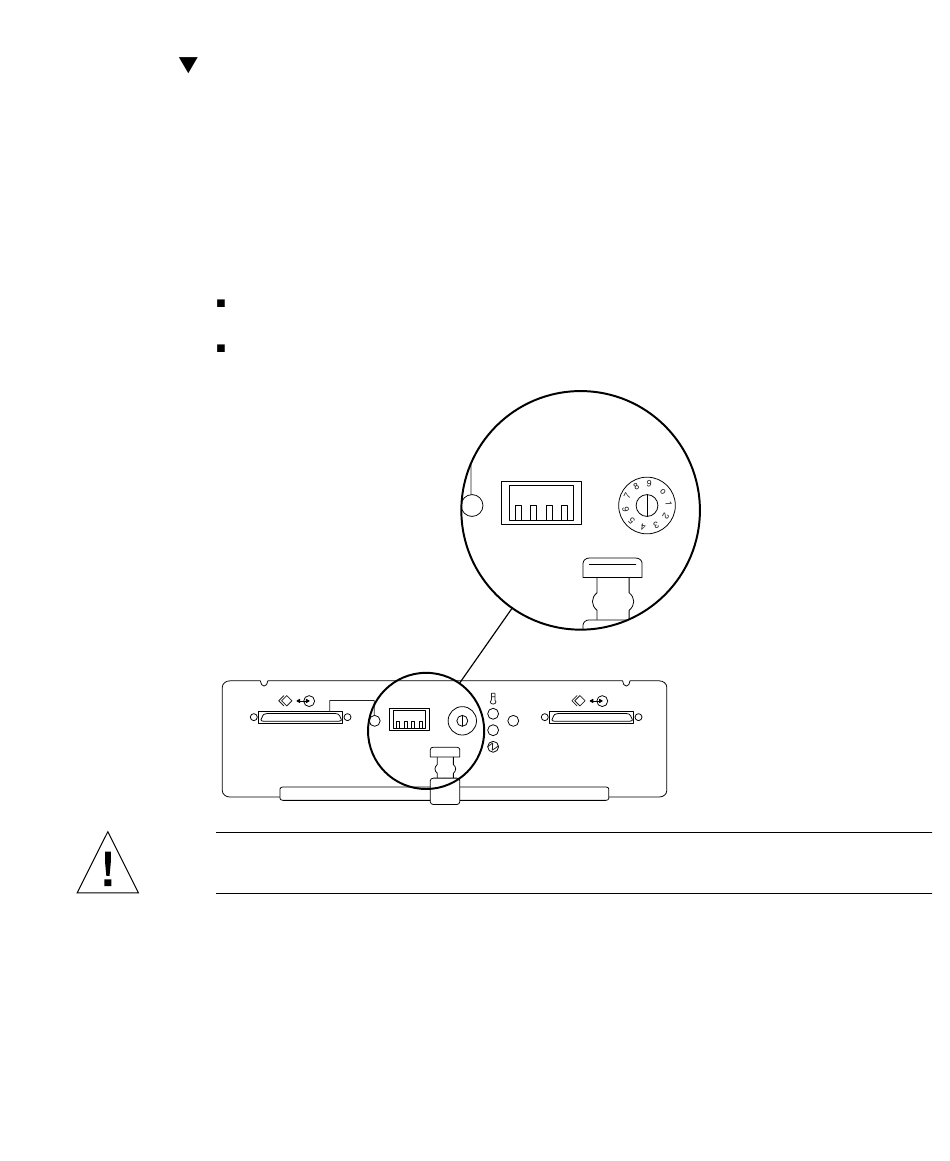

La figure ci-dessous représente les commutateurs de configuration.
Pour une configuration en bus partagé, le commutateur 1 doit être en bas sur les
deux ESM.
Pour une configuration en bus unique, le commutateur 1 doit être en haut.
SCSI-A
D2
Précaution – Si le commutateur 1 n'est pas réglé correctement lorsque vous
remplacez un ESM défectueux, vous risquez d'altérer les données.
4. Sortez les deux barres métalliques de verrouillage situées dans le bas, à l'avant du
module ESM.
5. Placez le module ESM tête en haut dans l'emplacement correspondant du châssis.
Configuration
Options
4 3 2 1
Configuration
Unit ID
Options
4 3 2 1
SCSI
Chapitre 4 Ajout et remplacement d'unités remplaçables en clientèle
Unit ID
SCSI-B
4-21
