L'éclairage ne s'éteint
Attendre la fin de la temporisation à l'extinction
pas ou s'allume
(auto-apprentissage) ; des sources de pertur-
automatiquement en
bations thermiques sont présentes dans la zone
cas d'absence
de détection : radiateur soufflant, ampoule/
projecteur à halogène, objets en mouvement (par
ex. rideaux devant une fenêtre ouverte).
Clignotement d'erreur
Défaut en mode auto-test ;
(3 x par seconde)
des valeurs de paramètres non valables sont
présentes dans le détecteur (voir manuel KNX
thePassa, chapitre Réglages des paramètres lors
du téléchargement).
L'appareil n'est pas opérationnel !
Affichage de la LED
LED
Description
Clignotement
Le détecteur de présence est en phase de démarrage.
toutes les
secondes
Clignotement
L'instruction émise par infrarouge via la télécommande
pendant 2 s
a été acceptée par le détecteur de présence.
Allumage rapide
L'instruction émise via infrarouge par la télécommande
a été rejetée par le détecteur de présence. Cette
instruction est incorrecte. Vérifier le type de détecteur
ou le paramètre sélectionné sur SendoPro ou dans
l'application.
Clignotement
Clignotement d'erreur : le détecteur de présence a
d'erreur (3 x
identifié une erreur.
par s)
Clignotement,
Le détecteur de présence est en mode test de lumière.
arrêt 5 s
Marche 0,3 s
Allumage ou
Le détecteur de présence est en mode test de présence
clignotement
ou « Affichage LED du mouvement » est activé. La LED
irrégulier
signale la détection de mouvements.

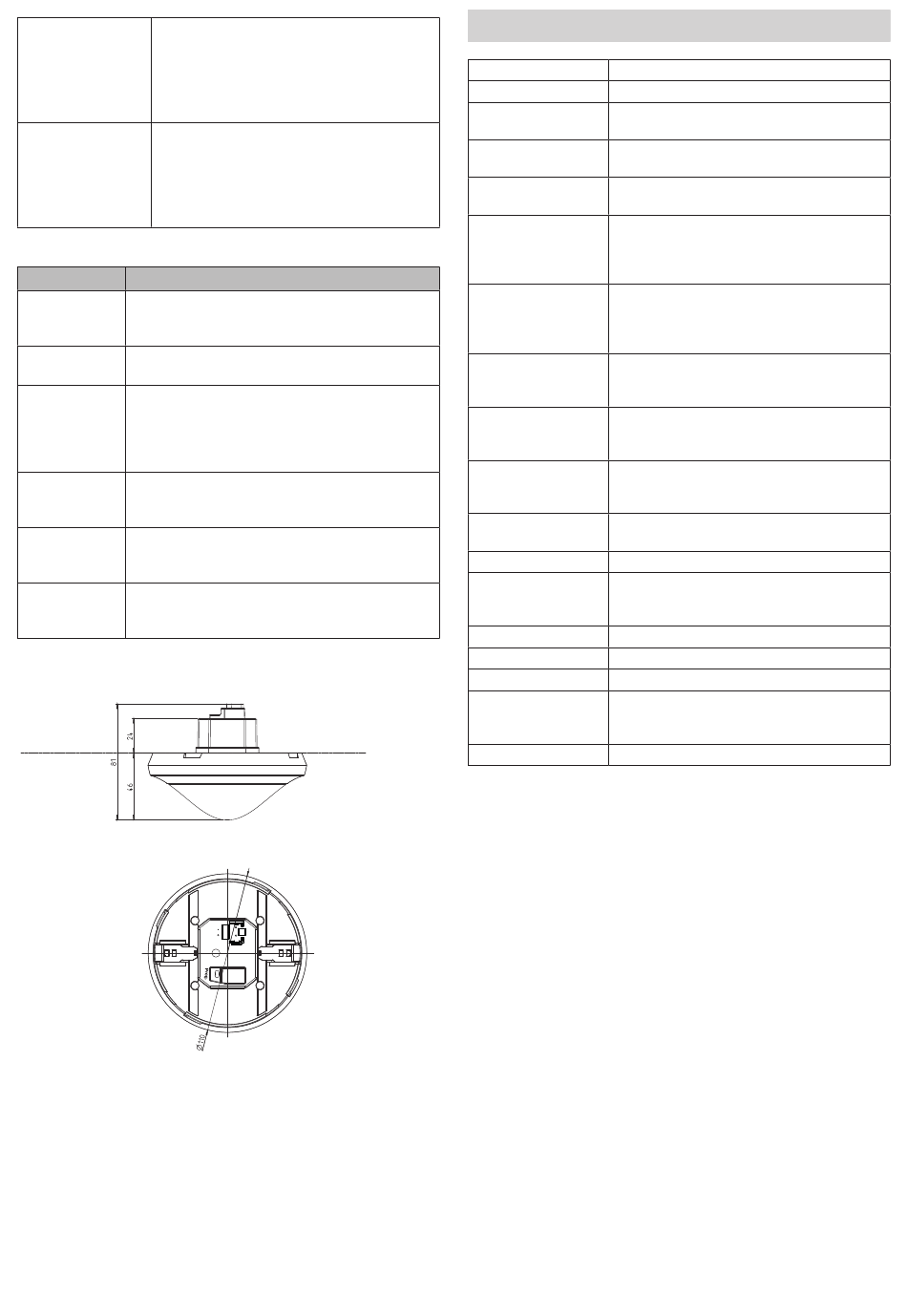

Schémas cotés
10. Caractéristiques techniques
Tension de service
Tension du bus KNX, max. 30 V
Consommation propre
env. 8 mA/9 mA avec LED allumée
Type de montage
Montage au plafond ; encastré/apparent ou
intégration dans le plafond
Hauteur de montage
2,0 – 6 m (hauteur minimale > 1,7 m)
recommandée
Zone de détection
horizontale 360°
Portée maximale
20 x 5 m (h.m. 3,5 m)/100 m² personnes en
mouvement radial
30 x 5 m (h.m. 3,5 m)/150 m² personnes en
mouvement tangentiel
Plage de réglage de la
env. 10 - 3 000 lux/mesure désactivée
valeur de commuta-
tion/de consigne de la
luminosité
Temporisation à
30 s - 60 min
l'extinction de la
lumière
Temporisation à
10 s - 120 min
l'extinction de la
présence
Temporisation à
10 s – 30 min/inactif
l'enclenchement de la
présence
Valeur de variation de
1 – 25 % de la puissance de la lampe
veille
Délai de veille
30 s à 60 min/désactivé/marche permanente
Tous les réglages
voir manuel KNX
sont paramétrables à
distance
Type de raccordement
Bornes enfichables, type WAGO 243
Indice de protection
IP 20 (IP 54 à l'état monté)
Température ambiante
-15 ºC ... +50 ºC
Déclaration CE de
Cet appareil répond aux exigences de protection
conformité
de la directive sur la compatibilité électromagné-
tique 2014/30/UE.
Conformité RCM
Cet appareil répond aux directives de l'ACMA
9
