1.2 INSTALLATION

1 2 3
11 12
Note: La figure supérieure est entièrement analogue pour le ALLinBOX88
La figure 1 montre un schéma du ALLinBOX 12612 avec tous les indicateurs Leds et
toutes les connexions nécessaires. ALLinBOX comprend ça propre source
d'alimentation ce qui fait qu'il n'est pas nécessaire une source d'alimentation
additionnelle et sert pour alimenter le reste des dispositifs à travers du bus KNX.
L'accouplement entre une ligne KNX de paire tressée (TP) et un réseau LAN requiert
de le connecter au bus KNX (12) et le câble Ethernet (18). A continuation, le dispositif
pourra être correctement installé sur le rail DIN selon la procédure habituelle.
À continuation, description des éléments principaux du dispositif:
Bouton poussoir de Prog./Test (13): un appui court sur ce bouton situe le
dispositif en mode de programmation. La Led associée (14) s'allume en
rouge.
http://www.zennio.com
6 7 9
4 5 8
13 14 15 16 17 18 19

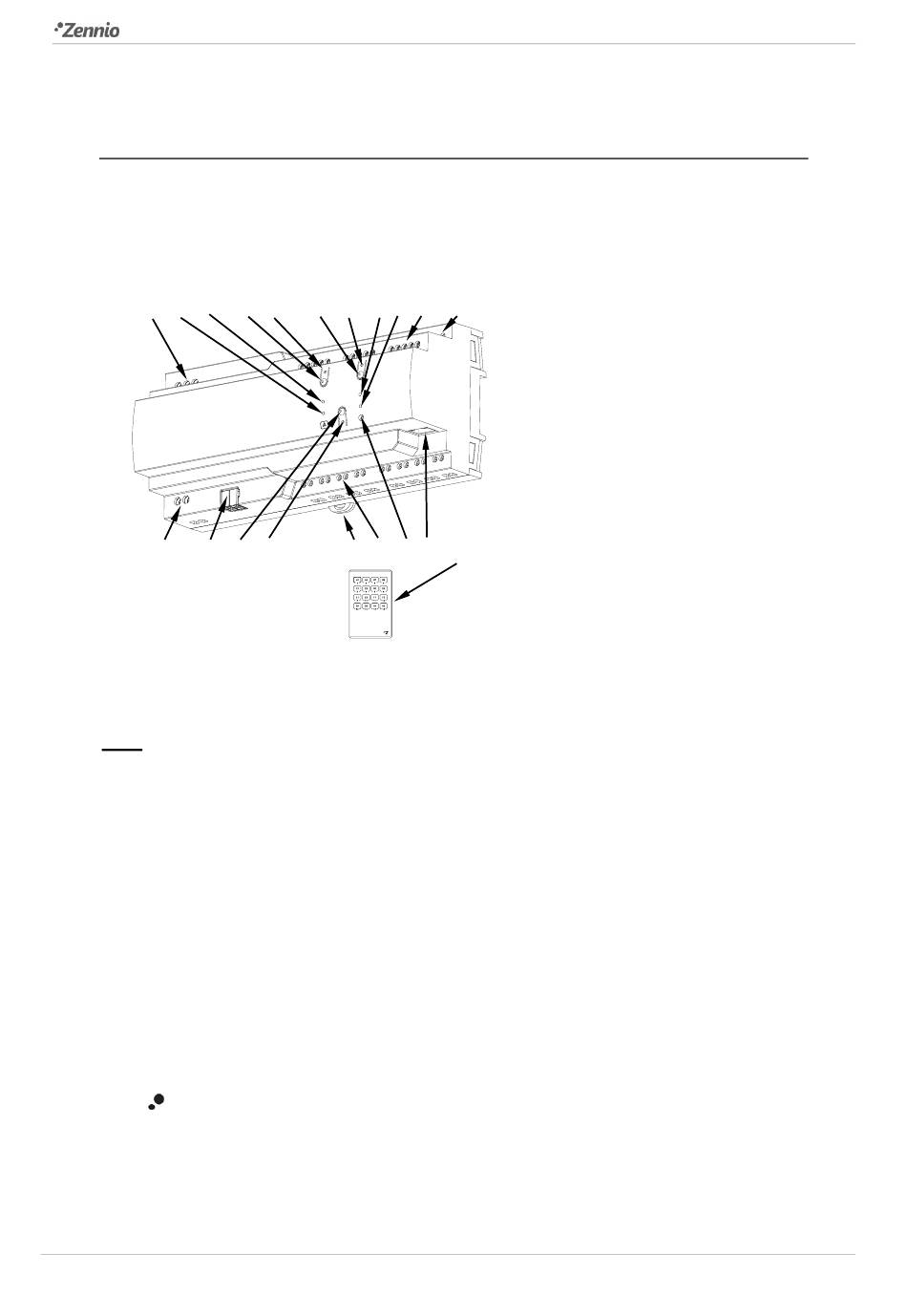

Figure 1. Diagramme des éléments du ALLinBOX 1612.
1. Alimentation
2. Led de surcharge.
3. LED d'alimentation
4. Bouton reset.
5. Led reset.
6. Bouton de restauration IP de fabrique.
10 16
7. Indicateur LED de restauration IP de
fabrique.
8. Indicateur LED Ethernet.
9. Indicateur LED KNX.
10. Entrées analogiques-numériques.
11. Sortie additionnelle
12. Connecteur KNX.
13. Bouton de programmation/test
14. LED de programmation/test.
15. Pince de fixation.
16. Sorties.
17. Entrée IR.
18. Connecteur Ethernet
19. Télécommande IR
Support technique:
ALLinBOX 1612 / ALLinBOX 88
