INSTALLATION DE L'UNITÉ INTÉRIEURE
Que l'unité soit installée au mur ou au plafond, les instructions d'installation sont les mêmes.

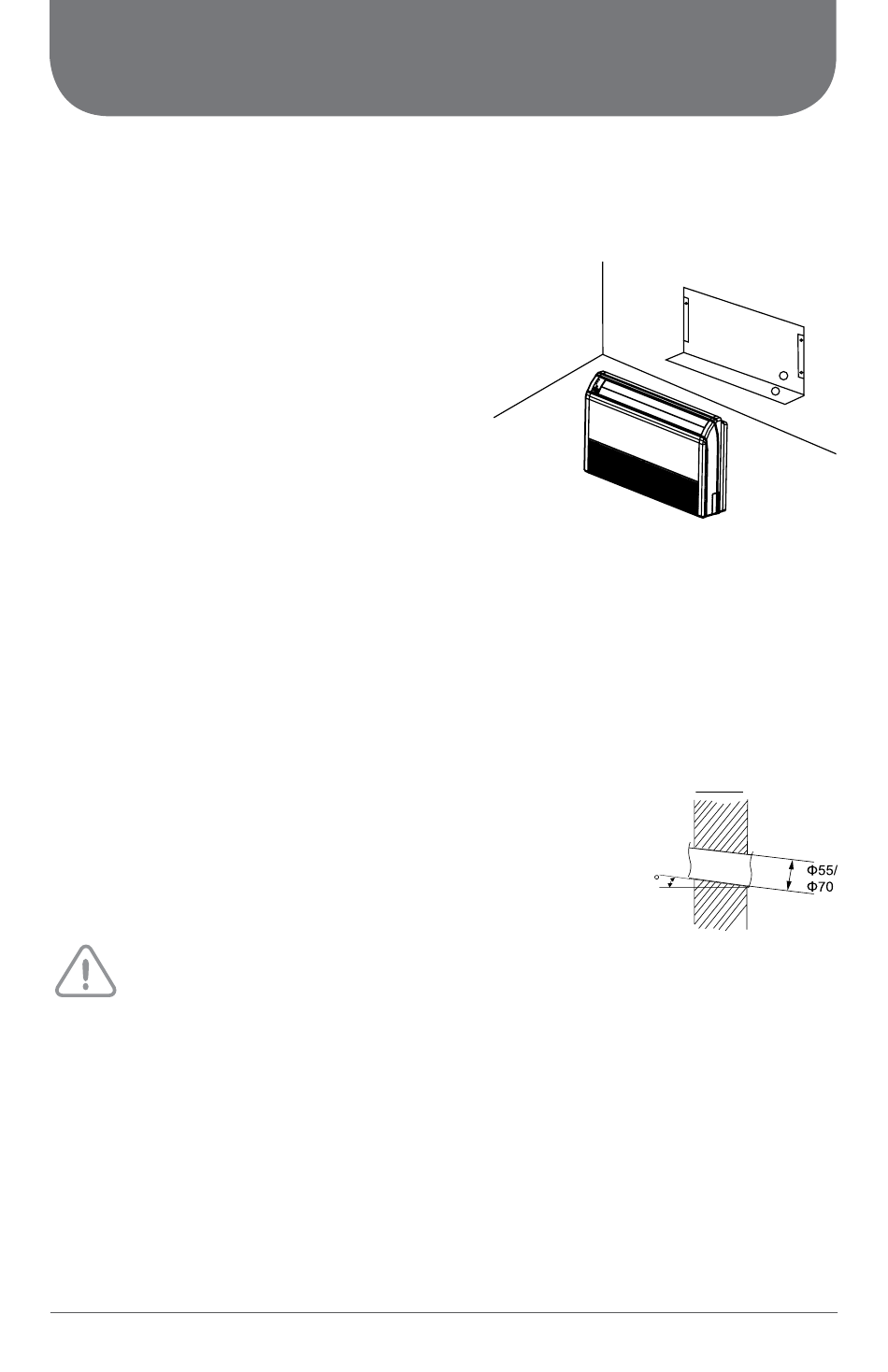

Étape 1: Déterminer la position de montage
• À l'aide du gabarit d'installation, déterminez où le cadre
intérieur sera installé.
• Marquez la position et retirez le gabarit d'installation.
REMARQUE :
Assurez-vous que le côté de drainage est 10 mm plus bas
que l'autre côté afin que l'eau de condensation s'écoule
facilement.
Étape 2: Percer un trou pour les tuyaux
• Choisir l'emplacement du trou pour la tuyauterie afin qu'il soit en ligne avec le tuyau de sortie.
• Faites une ouverture pour la tuyauterie de Φ55 mm ou Φ70 mm selon le tuyau de sortie sélectionné.
• Prévoyez de l'espace autour du tuyau pour faciliter le raccordement à l'unité intérieure.
• Pour assurer un drainage efficace, faites un trou avec une légère pente de 5° à 10° vers le bas et vers
l'extérieur.
REMARQUES :
• Faites attention à la poussière et prenez les précautions nécessaires
lorsque vous percez le trou.
• Les chevilles en plastique ne sont pas incluses et doivent être achetées
localement.
ATTENTION
• La longueur de tuyau minimale recommandée est de 8.2 pi (2.5 m), afin d'éviter le bruit et la vibration
de l'unité extérieure. (Des bruits mécaniques et des vibrations peuvent se produire selon la façon dont
l'unité est installée et l'environnement dans lequel elle est utilisée.)
• Référez-vous au manuel du propriétaire de l'unité extérieure pour connaître les longueurs de tuyau
maximales.
18
INSTALLATION
Gabarit
d'installation
Intérieur
Extérieur
5-10
