Câbles et Interfaces de connexion/conversion
Le capteur WeatherStation peut être connecté à un appareil et/ou un réseau de
différentes manières. Avant d'entreprendre l'installation, vérifiez que vous
disposez de toutes les interfaces de conversion/connexion nécessaires.
Câbles WeatherStation
• Câble NMEA 0183
• Câble NMEA 0183
(pour instrument avec dégivrage)
• Câble NMEA 2000®
• Câble NMEA 2000®
REMARQUE: D'autres longueurs de câble sont disponibles.
Interfaces de connexion/conversion
• Data Convertisseur NMEA 0183 vers USB
• Multiplexeur NMEA 0183
• Passerelle U200 CAN NMEA 2000® vers USB
• Répartiteur NMEA 0183 et NMEA 2000®
• Répartiteur NMEA 0183 et NMEA 2000®
Supports
ATTENTION: Véhicules/navire avec une vitesse supérieure à 45 km/h (28
nœuds)—Ne pas utiliser l'embase plastique à sortie latérale (Composant D)
fourni d'origine. Utiliser un support en acier inox. À grande vitesse, l'embase
plastique peut se rompre et entraîner la chute du capteur.
REMARQUE: La partie inférieure du capteur WeatherStation est filetée au pas
standard 1"-14 UNS ou 3/4" NPT.
Support d'antenne fileté au pas standard marine 1" -14 et passe-fil (voir Figure 1)
Accessoires d'installation du support d'antenne:
Tube prolongateur (certaines installations)
Fixation sur le pont
passe-câble central
le câble passe
par le centre
du support

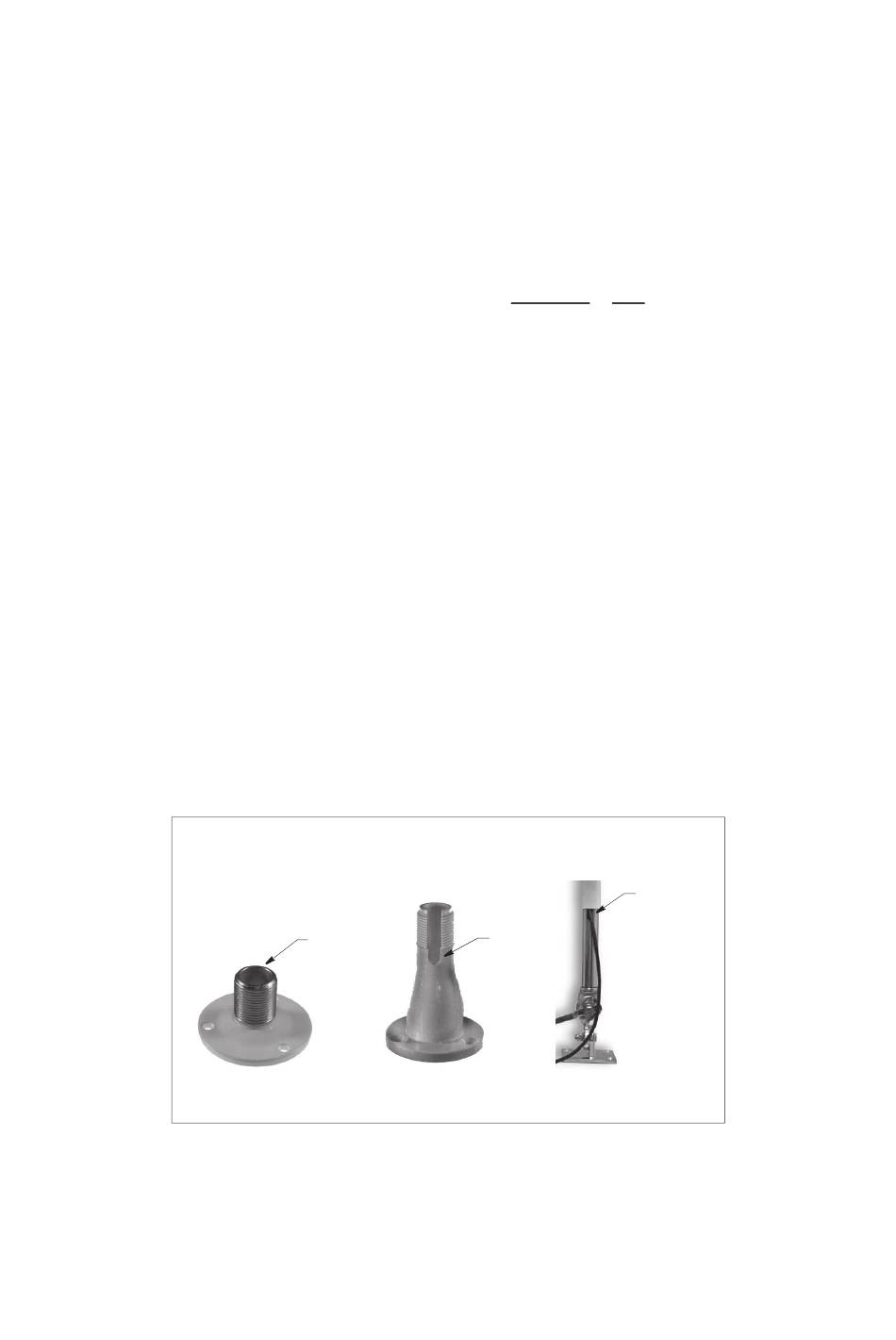

Figure 1. Supports d'antenne
8
Longueur
10 m
10 m
6 m
10 m
15 m
30 m
Fixation sur le pont
passe-câble latéral
sortie de
câble
(non fournis d'origine)
Copyright © 2007 Airmar Technology Corp.
Réf.
33-862-02
33-1167-01
33-1029-02
33-1104-01
33-801-01
33-800-01
33-727-01
33-632-01
33-632-02
Support articulé
avec tube prolongateur
tube prolongateur
avec sortie
de câble
