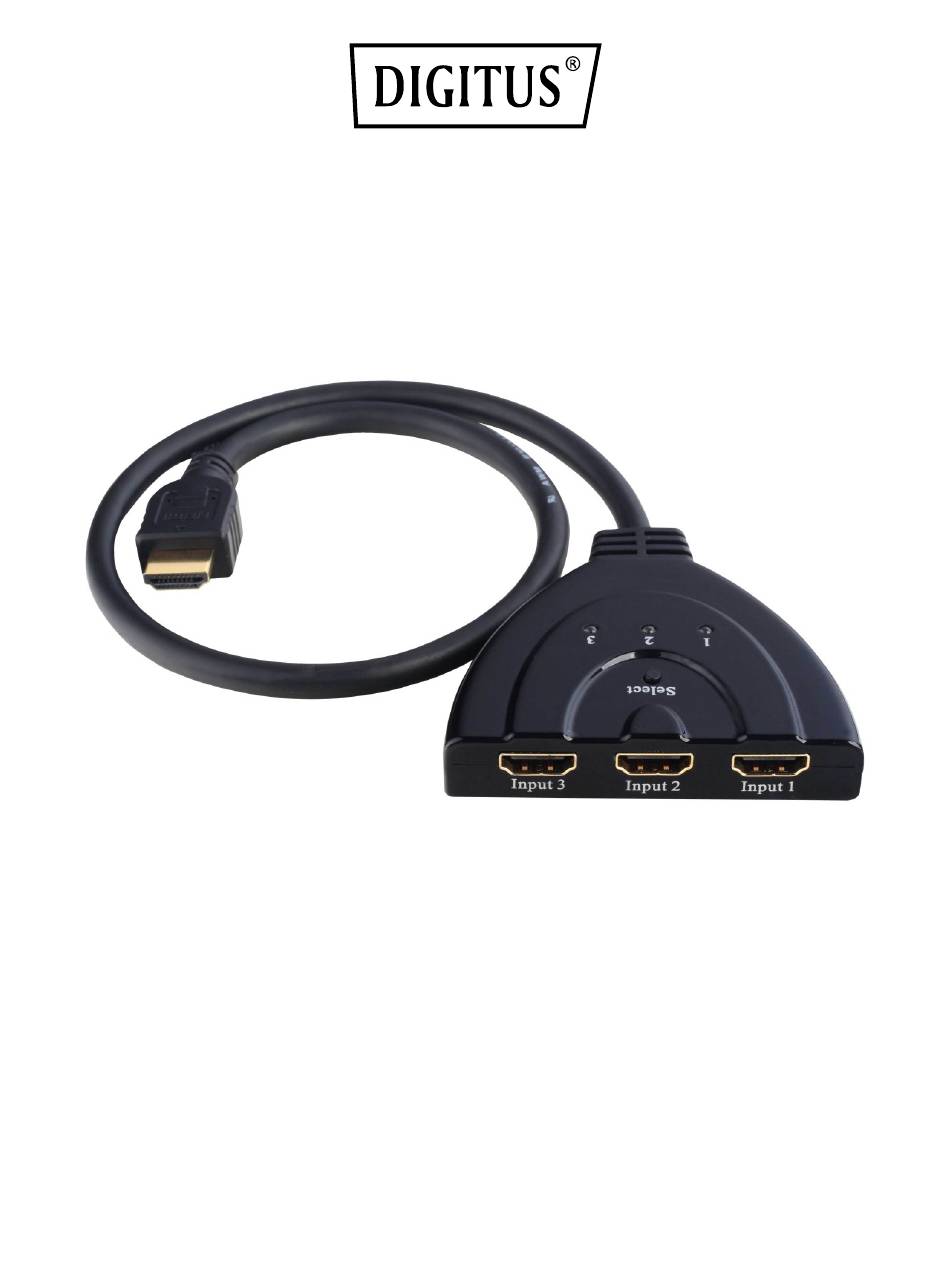

Commutateur HDMI 4K 3x1 Guide d’utilisation DS‐45308 1.0 Introduction Le commutateur HDMI 4K, 3 entrées 1 sortie, est un commutateur haute performance qui peut facilement envoyer une source parmi trois vers un écran. La commutation se fait en appuyant sur une touche ou de façon intelligente. Livré avec un câble HDMI fixe (queue de cochon), cet adaptateur est très efficace et d’un prix abordable. ...
Page 2
Le commutateur HDMI 4K, 3 entrées 1 sortie, achemine de la vidéo haute définition (à résolutions multiples allant jusqu’à 4Kx2K) et de l'audio numérique à partir de l’une des trois sources vers un écran. Toutes les entrées peuvent recevoir de connexions de sources vidéo haute définition en même temps, et sont compatibles avec des lecteurs DVD HD, boîtiers décodeurs SKY, PS3, Xbox360, etc. La sortie envoie des signaux audio/vidéo haute définition à un écran haute définition. 1.1 Fonction intelligente ...
Page 3
2.0 Spécifications Signal d’entrée/sortie Signal d’entrée DDC 5 volts p‐p (TTL) Portée Maximale Liaison Unique 4KX2K@60HZ Sortie vidéo HDMI Fréquence de fonctionnement Gamme de fréquences verticales 50/60Hz Bande passante de 18Gbps/600MHz l’amplificateur vidéo Résolutions (HDTV) Entrelacée (50&60 Hz) 480i, 576i, 1080i Progressive (50&60 Hz) 480p, 576p, 720p, 1080p Conditions environnementales Température de fonctionnement De 0°C à +70°C Humidité de fonctionnement 10% à 85% HR (sans condensation) Température de stockage De ‐10°C à +80°C Humidité de stockage 5% à 90% HR (sans condensation) Alimentation requise Alimentation externe Aucune alimentation externe n'est nécessaire Consommation électrique (max) Autorités de Normalisation Convertisseur FCC, CE, UL ...
Page 4
4.0 Description des panneaux 5.0 Raccordement et Utilisation Connectez la source d'entrée HDMI au commutateur HDMI (les câbles d'entrée sont optionnels) Reportez‐vous à la section schéma de raccordement Connectez le câble HDMI fixe (queue de cochon) à l’écran Appuyez sur la touche «Select» pour sélectionner une source d'entrée Attention : Insérez/Retirez les câbles avec précaution 3...
Page 5
5.1 Raccordement et Utilisation Câbles HDMI Moniteur HDMI Commutateur HDMI 3 entrées 1 sortie avec queue de cochon Source HDMI La ASSMANN Electronic GmbH, déclare par les présentes, que cet appareil est en conformité avec les exigences de la Directive 2014/30/EU et avec celles de la Directive 2011/65/EU sur la conformité...
