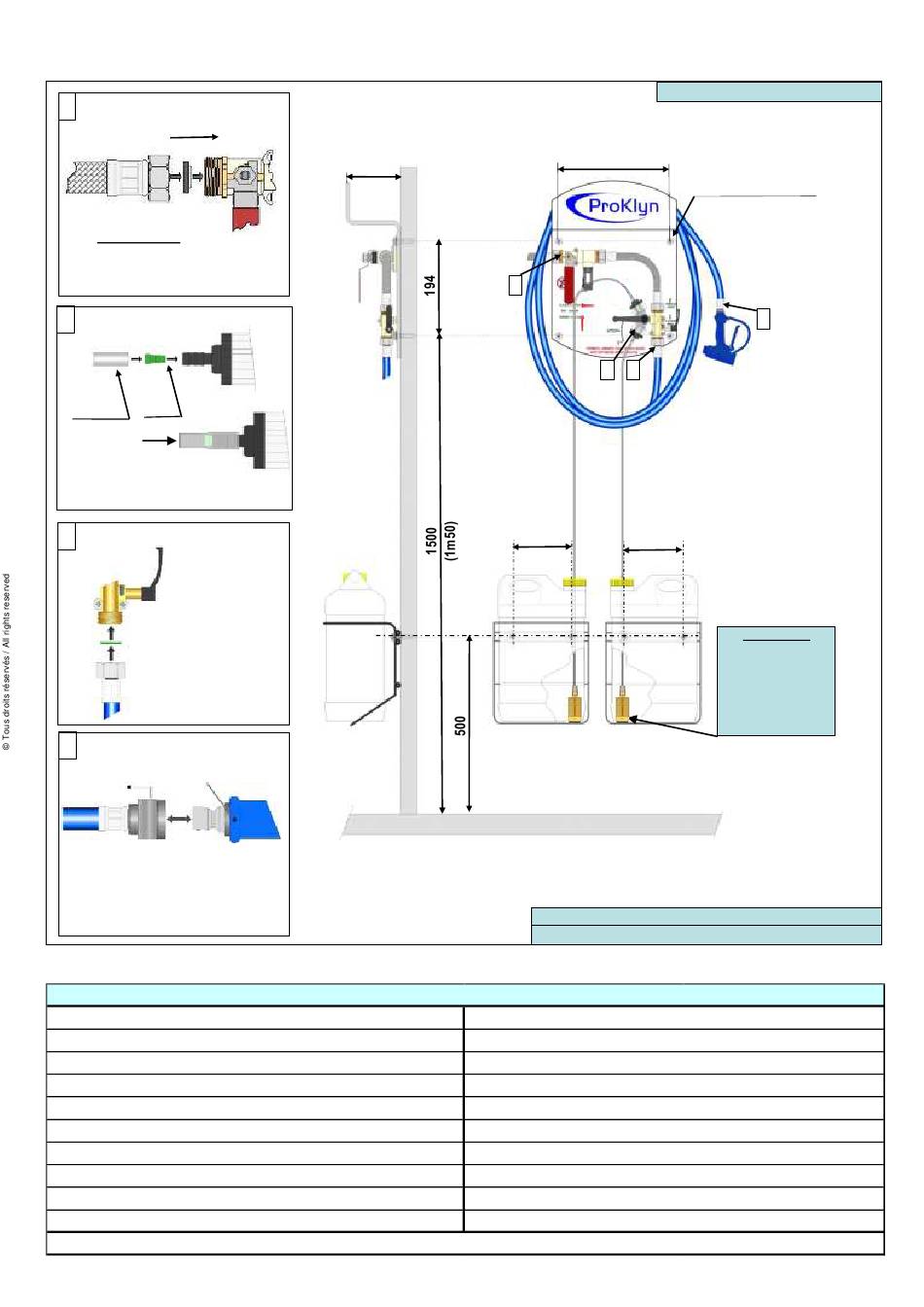

Poste PROKLYN.CA PISTOPLAV - Installation
Montage du joint filtre
A
IMPORTANT !
Respecter l'orientation du
joint filtre
B
Montage des buses de dilution
1°
Buse de
Ligne
Clapet anti
dilution
d'aspiration
retour
2°
1° insérer la buse de dilution dans le clapet.
2° insérer le tuyau d'aspiration sur le clapet.
C
Montage du tuyau de
lavage.
1° Positionner le
joint fibre dans
l'écrou du tuyau.
2° Visser l'écrou .
D
Montage du pistolet
1° Tirer vers l'arrière la bague du
coupleur.
2° Insérer l'embout du pistolet.
3° Relacher la bague du coupleur
1_Poste PROKLYN (simple ou double produits)
1_Flexible de raccordement inox. F1/2 x F3/4 (1,5m)
1_Adaptateur F3/4 x M1/2
1_Tuyau de lavage Lg: 10m, 15m, 20m ou 25m (suivant modèle)
1_Pistolet pistoplav bleu avec embout de coupleur
1 ou 2 supports bidon 5 litres
1_Notice technique
Dimensions du carton : Longueur = 450mm, largeur = 390mm, hauteur = 290mm. Poids = 8,2Kg avec tuyau de 15m
75
M
U
R
.
LISTE DE COLISAGE POSTE PROKLYN
240
A
B C
160
160
SOL
Outillage nécessaire : 1 forêt Ø 7mm et 1 tournevis cruciforme.
Ces cotes d'installation sont données à titre indicatif
1_Sachet Kit raccordement
1_Sachet Visserie et joint
Poste PROKLYN (version 2 produits)
3 chevilles S7x30
3 vis TCBC 5,5x38 inox
D
IMPORTANT !
Ajuster la longueur
du tuyau pour que la
crépine repose
verticalement sur le
fond du bidon
1 ou 2 lignes d'aspiration L:2m
1 ou 2 crépines avec lesteur
1 sachet de 15 buses de dilution
1 Insert venturi vert
1 joint filtre noir 3/4"
2 joints fibre 1/2"
2 joints fibre 3/4"
5 vis inox. Ø5,5x37
5 chevilles S7
2 rondelles L5 inox.
NTPOSCPSLB V3.1 p.1/8
