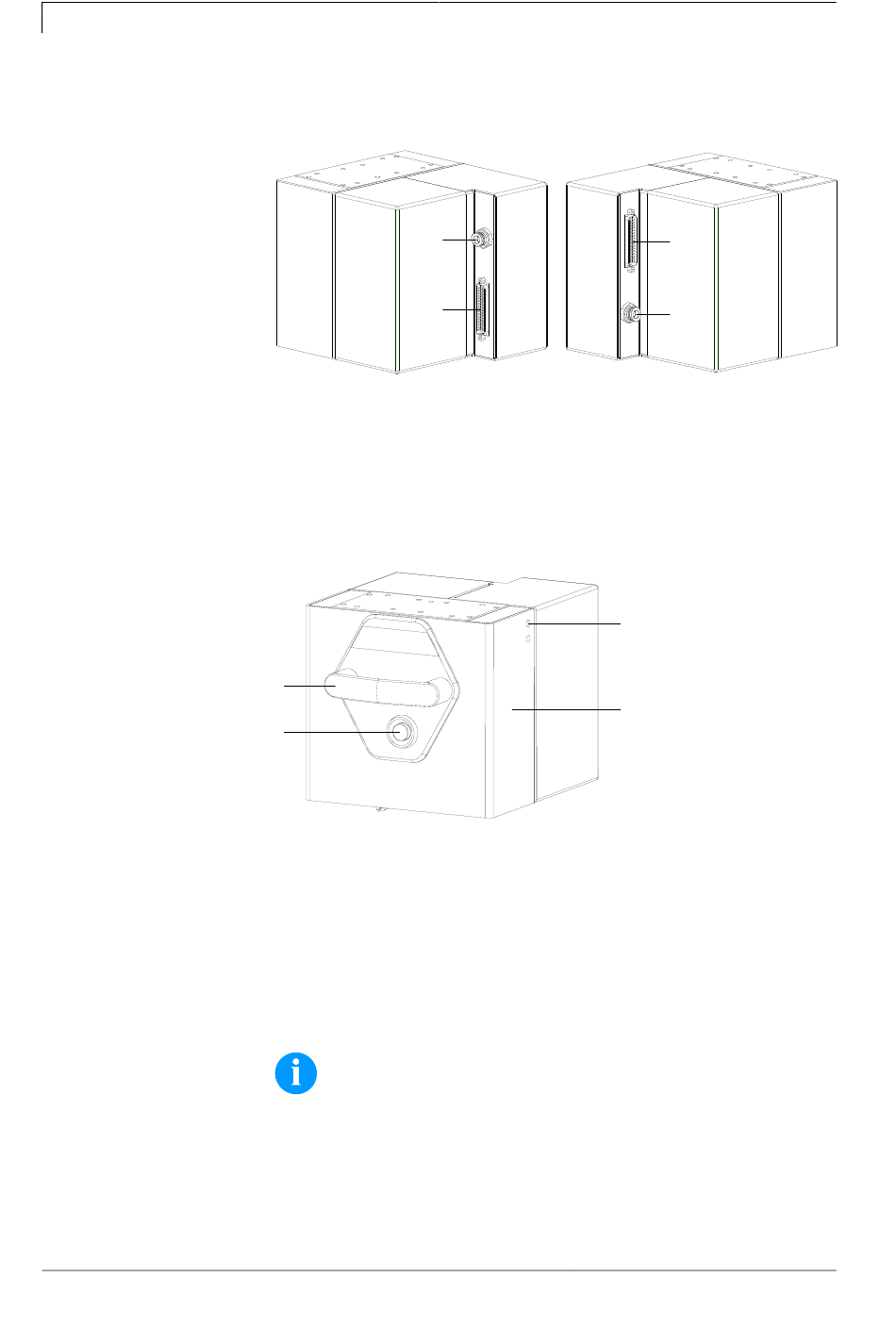

Vue de bloc d'impression directe
Côté de connexions
de la mécanique
Façade de la
mécanique
10
2.1 Figures
1
2
Figure 1
1 =
Connexion pneumatique
2 =
Câble de jonction mécanique - unité de contrôle
4
3
Figure 2
1 =
Capteur de couvercle à l'intérieur
2 =
Couvercle de protection
3 =
Loqueteau
4 =
Poignée
Retirer le couvercle de protection (2) au moyen de la poignée (4) avec
le loqueteau (3) enfoncé.
REMARQUE!
Une fois le couvercle retiré, aucune impression ne peut être
lancée.
Un capteur de couvercle à l'intérieur (1) contrôle le statut du couvercle
(ouvert/fermé). Le capteur ne remplit pas les exigences imposées à
un interrupteur de sécurité conforme aux normes (voir le chapitre, 1.3,
page 6).
Manuel d'utilisation
Flexicode
2
1
1
2
11.19
