PM5-SA4
5.

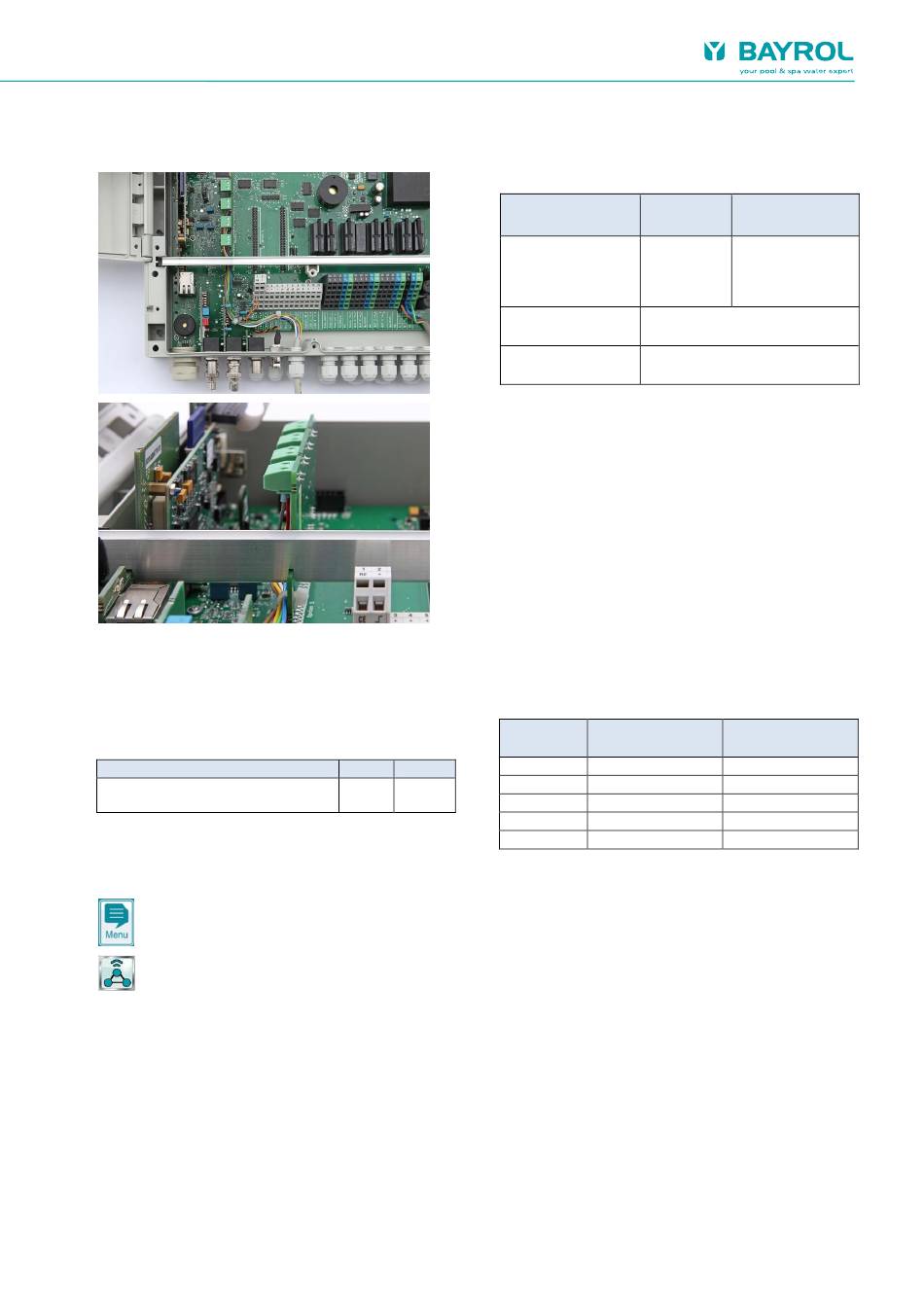

Remettez le rail en aluminium dans sa position initiale. Assurez-
vous que le module enfichable
PM5-SA4 se trouve exactement dans la fente correspondante du
rail en aluminium, comme sur la seconde photo ci-dessous.
6.
Remontez le couvercle de la boîte à bornes et refermez le
boîtier.
Après avoir vérifié l'installation, vous pouvez rebrancher l'alimentation
secteur à l'appareil PoolManager
.
®
7
Caractéristiques techniques
Charge admissible (résistance de mesure) de
l'entrée de courant connectée
8
Menu Configuration
Le
menu
de
configuration
PM5-SA4 est accessible comme suit :
Touche Menu
Communication et interfaces
Sous-menu Sorties de courant 4-20 mA :
Min.
Max.
0Ω
400Ω
du
module
enfichable
8.1
Sortie des valeurs mesurées
Sélectionnez le sous-menu de la valeur mesurée souhaitée, par ex.
Sortie de courant pH.
Les paramètres suivants peuvent être définis dans ce menu:
Paramètre
Plage de
réglage
Sortie de courant
Sortie de
pH / Cl / Br / mV / O2 / T1
courant
1.1 / 1.2 / 1.3 /
1.4
(1)
Valeur minimale
Selon la mesure
(à 4 mA)
Valeur maximale
Selon la mesure
(à 20 mA)
Sortie de courant x.y signifie :
(1)
- x correspond au numéro du logement utilisé
(habituellement le logement 1)
- y correspond au numéro de la sortie de courant
sur le module enfichable PM5-SA4
L'affectation par défaut est la suivante :
(2)
- Sortie de courant 1.1:
pH
- Sortie de courant 1.2:
Cl ou Br
- Sortie de courant 1.3:
mV ou O2
- Sortie de courant 1.4:
température T1
(3)
Ces paramètres peuvent être utilisés pour régler la plage de
mesures souhaitée sur la sortie de courant 4-20 mA. La valeur
minimale correspond toujours au signal de courant minimum de 4
mA ; la valeur maximale correspond au signal de courant
maximum de 20 mA.
Les réglages par défaut sont les suivants:
Valeur minimale
(4 mA)
pH
0,00 pH
Cl ou Br
0,00 mg/l
mV
0 mV
O2
0 l
T1
0°C
Réglage par défaut
pour l'Europe
Selon la mesure
(2)
(3)
(3)
Valeur maximale
(20 mA)
10,00 pH
10,00 mg/l
1000 mV
10 l
50 °C
7
