CONFIGURATION
Source d'alimentation : La Quad Scan LED d'American DJ® est équipée d'un ballast électronique qui
détecte automatiquement le voltage une fois l'unité branchée à l'alimentation électrique. Grâce au ballast
électronique, vous n'avez pas à vous soucier du voltage local, cette unité peut être branchée où que ce soit.
DMX-512 : DMX est l'abréviation de Digital Multiplex. Le DMX est un protocole universel utilisé par la majorité
des fabricants d'équipement d'éclairage et de jeux d'orgues, comme moyen de communication entre appareils
et jeu d'orgues intelligents. Un jeu d'orgues DMX envoie des instructions DMX au format data (données) du
jeu d'orgues à l'appareil. Les data DMX sont envoyés en série de data qui voyagent d'un appareil à l'autre via
terminaux XLR, (entrée) DATA « IN » et (sortie) DATA « OUT », situés sur tous les appareils DMX (la majorité
des jeux d'orgues ne possèdent qu'un terminal de sortie DATA).
Chaînage DMX : Le langage DMX permet aux appareils de toutes marques et modèles des différents
constructeurs d'être raccordés entre eux et d'être pilotés depuis un seul jeu d'orgues, pour peu que tous les
appareils et les commandes soient compatibles DMX Lors de l'utilisation de plusieurs unités DMX, pour
s'assurer d'une bonne transmission DATA DMX, essayez au possible d'utiliser le chaînage par câble le plus
court. L'ordre dans lequel les unités sont chaînées dans un circuit DMX n'influence en aucun cas le pilotage
DMX. Par exemple, une unité à laquelle on aurait affecté l'adresse 1 peut être placée à n'importe quel endroit
de la chaîne, au début, à la fin ou n'importe où au milieu. La première unité commandée par le jeu d'orgues
peut très bien être la dernière placée dans la chaîne. Quand on affecte l'adresse DMX 1 à une unité, le jeu
d'orgues DMX sait qu'il doit envoyer les DATA requises à l'adresse 1 de cette unité, quel que soit son
emplacement dans le circuit.

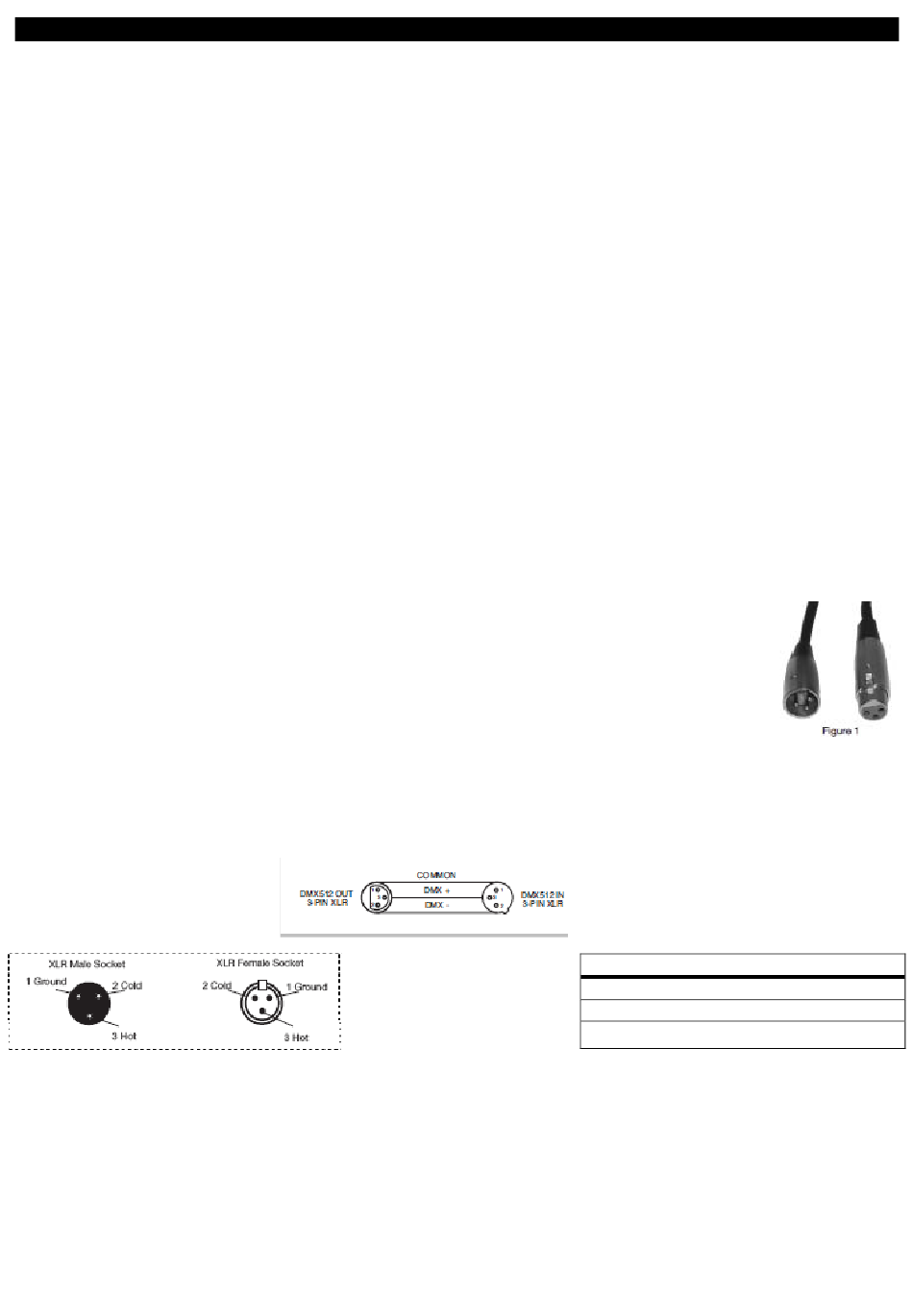

Exigences de câble DATA (câble DMX) (pour fonctionnement DMX et maître/esclave) : la Quad Scan
LED peut être commandée via un protocole DMX-512. La Quad Scan LED est une unité DMX qui peut
comporter 1, 5 ou 28 canaux. L'adresse DMX est configurée électroniquement en utilisant les commandes
situées sur le panneau arrière de l'unité. Votre unité et votre jeu d'orgues DMX requièrent un
câble DATA (Données) 110 Ohm homologué DMX-512 pour entrée et sortie de DATA (Figure
1). Nous recommandons l'utilisation de câbles DMX Accu-Cable. Si vous faites vos câbles
vous-même, veillez à bien utiliser un câble blindé standard 110-120 Ohm. (Ce câble peut être
acheté chez tous les revendeurs d'éclairage professionnel.) Vos câbles doivent comporter
des connecteurs mâle et femelle à chaque extrémité. Rappelez-vous que les câble DMX se
montent en Daisy Chain et ne se divisent pas.
Remarque : assurez-vous de suivre les instructions décrites en figures 2 et 3 lors de la fabrication artisanale
de vos câbles. N'utilisez pas la prise de terre de votre connecteur XLR. Ne reliez pas le blindage du
connecteur de votre câble à la prise de terre et ne permettez pas au blindage du conducteur d'entrer en
contact avec le boîtier externe du XLR. Reliez le blindage à la terre pourrait entraîner un court-circuit et un
fonctionnement erratique.
Remarque spéciale : terminaison de ligne. Lorsque vous utilisez un long câble, il se peut que vous soyez
amené à placer un bouchon sur la dernière unité pour éviter un fonctionnement erratique. Le bouchon est une
résistance d'¼ W 110-120 Ohm qui est connectée entre la broche 2 et la broche 3 du connecteur XLR mâle
(DATA + et DATA -). Cette unité est insérée dans le connecteur XLR femelle de la dernière unité de votre
montage en Daisy Chain pour terminer la ligne.
composant ADJ Z-DMX/T) diminue la possibilité de fonctionnement erratique.
A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'utilisation de la Quad Scan LED Page 5
Figure 3
L'utilisation d'une terminaison de câble (Référence de
Figure 2
Configuration broches XLR
Broche 1 = Terre
Broche 2 = Data Compliment (signal -)
Broche 3 = Data True (signal +)
