Installation de l'unité intérieure (1)
5.

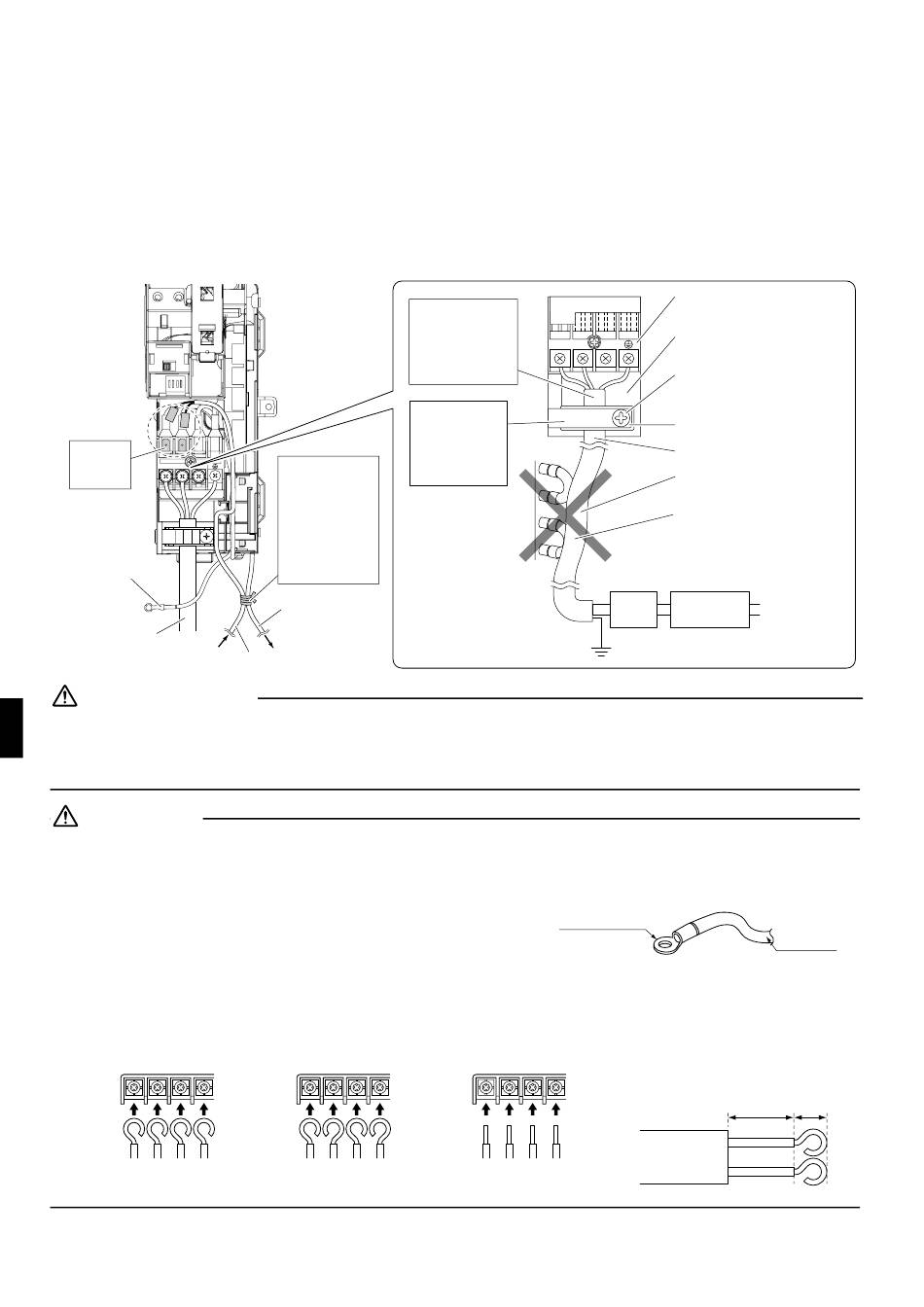

Câblage
• Soulevez la plaque de fixation de capteur, retirez le couvercle de plaque métallique avant, et connectez le fil
d'embranchement au bornier de raccordement.
1) Dénudez l'extrémité des fils (15mm).
2) Connectez solidement le fil d'alimentation électrique au bornier de raccordement du boîtier de câblage principal.
3) Connectez les fils de terre aux bornes correspondantes.
4) Tirez sur les fils pour vous assurer qu'ils sont correctement fixés, puis bloquez-les avec un serre-fils.
5) Veillez à ce que les fils n'entrent pas en contact avec la conduite métallique de l'échangeur de chaleur.
Connectez
la borne
2 3
1
Faston ici.
Fil de terre
Fil d'alimentation
électrique
Depuis le boîtier de câblage électrique auxiliaire
AVERTISSEMENT
• N'utilisez pas de fils de dérivation, de fils multibrins, de cordons de rallonge ou de connexions en étoile parce que cela
pourrait causer une surchauffe, une décharge électrique ou un incendie.
• N'utilisez pas de pièces électriques achetées localement dans le produit. (N'embranchez pas l'alimentation de la pompe
d'évacuation, etc. depuis le bornier de raccordement.) Cela pourrait provoquer une décharge électrique ou un incendie.
ATTENTION
• Acheminez soigneusement les fils se connectant au boîtier de câblage électrique auxiliaire, de manière qu'ils n'entrent pas
en contact avec le tuyau en cuivre. Si les fils entrent en contact avec le tuyau en cuivre, des gouttes d'eau risqueront de
s'infiltrer dans le boîtier de câblage électrique auxiliaire et des dysfonctionnements de l'unité pourraient s'ensuivre.
• Veillez à connecter correctement les fils. Si la connexion est incorrecte,
les composants risqueront d'être endommagés et il pourra être
impossible de faire fonctionner ou d'utiliser l'unité.
• Utilisez une borne à sertir ronde pour la connexion au bornier
d'alimentation électrique. S'il est absolument impossible d'en utiliser
une, veillez à bien respecter l'instruction suivante.
• Placez les bornes à sertir rondes sur les fils jusqu'à la partie couverte, et fixez-la en place.
• Lorsque vous connectez les fils sur le bornier, veillez à recourber les extrémités des fils comme indiqué sur l'illustration
suivante, et connectez chaque fil à la borne correspondante dans le même sens. En outre, veillez à bien conserver les
dimensions correctes de dénudation des extrémités des fils.
<Correct>
7
Mettez les fils en
forme de manière
que le couvercle de
plaque métallique
avant soit
fermement en place.
Fixez solidement
le serre-fils de
façon que les fils
ne subissent
aucune force
Rassemblez les
extérieure.
fils à l'aide d'un
serre-fils torsadé,
et acheminez
soigneusement les
fils de manière
qu'ils n'entrent pas
en contact avec le
tuyau en cuivre.
Vers le boîtier de
câblage électrique
auxiliaire
<Incorrect>
1 2 3
Disjoncteur
de sécurité
Terre
Borne à sertir
ronde
[Dimensions de dénudation
des extrémités des fils]
<Incorrect>
Bornier de raccordement
Boîtier des composants
électriques
Fixez solidement les fils avec les
vis de bornes.
Serre-fils
H05RN
Utilisez des fils de 0,75mm 2 .
Veillez à ce que les fils n'entrent
pas en contact avec la conduite
métallique de l'échangeur de
chaleur.
Alimentation
Disjoncteur
secteur
différentiel
50Hz 220-240V
60Hz 220V
Fil multibrin
20mm 10mm
