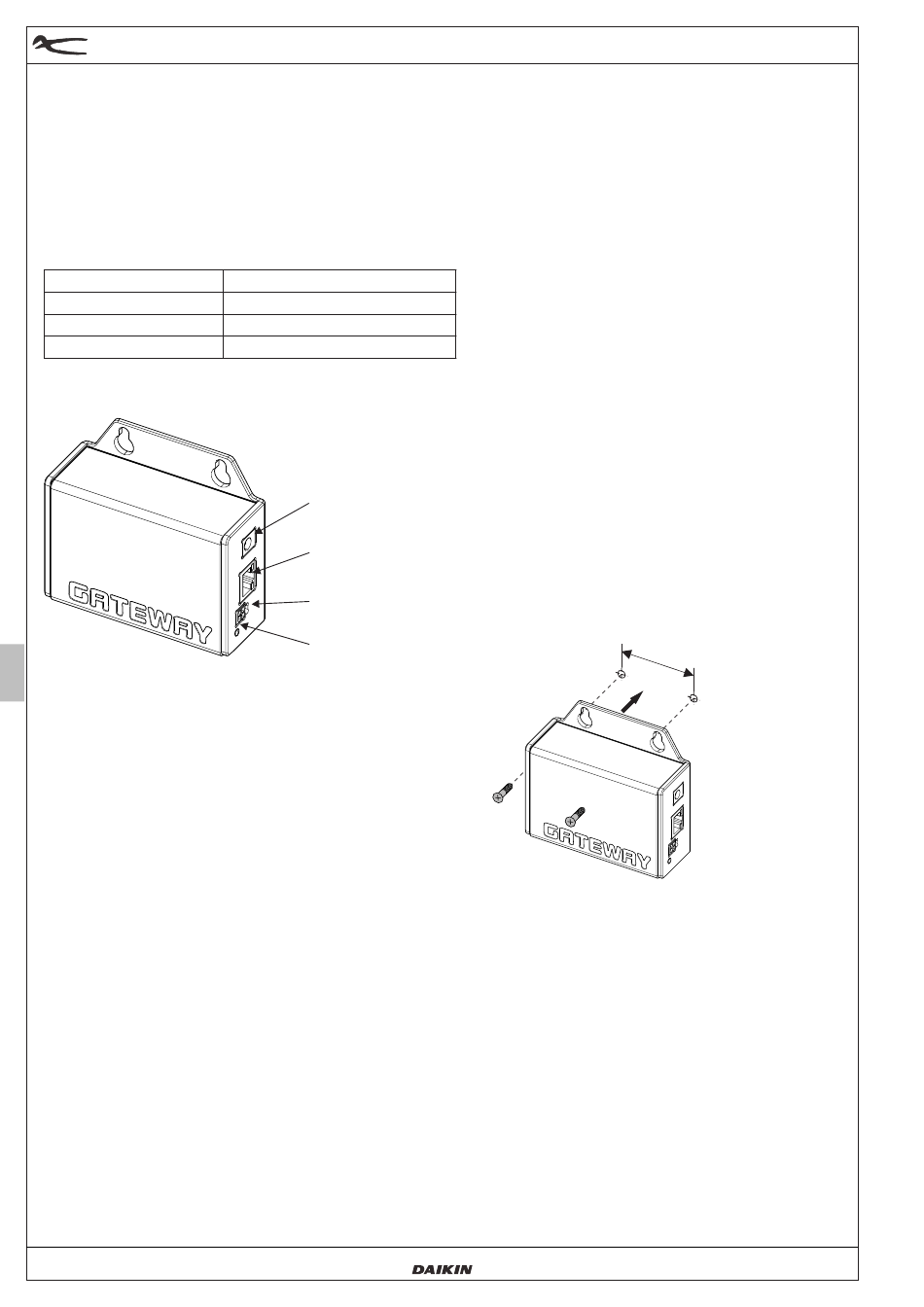

Daikin RoCon G1 Manuel D'installation Et De Fonctionnement page 4

Masquer les pouces Voir aussi pour RoCon G1:

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 6
[
RoCon G1 - EHS157056
Bestimmungsgemäßer Einsatz
Ÿ
Die Installation des RoCon G1 Gateways darf nur von Fachkräften mit Ausbildung zur Installation und Inbetriebnahme von
elektrischen Geräten durchgeführt werden.
Ÿ
Betreiben Sie das Gerät nur in Innenräumen und vermeiden Sie den Einfluss von Feuchtigkeit, Staub sowie Sonnen- und
Wärmebestrahlung. Jeder andere Einsatz als der in dieser Installationsanleitung beschriebene ist nicht
bestimmungsgemäß und führt zu Garantie- und Haftungsausschluss. Dies gilt auch für Umbauten und Veränderungen.
Das Gerät ist ausschließlich für den privaten Gebrauch gedacht.
Lieferumfang
RoCon G1 Gateway
Netzteil Gateway
Anschlusskabel
Dokumentation
Anschlüsse Gateway
Bild 1: Anschlüsse RoCon G1
Montage und Inbetriebnahme
Das RoCon G1 Gateway kann an der Wand befestigt oder
stehend betrieben werden. Zur Wandmontage verwenden
Sie die vorgesehenen Haltelaschen am Gehäuse.
Folgende Reihenfolge ist bei der Einrichtung und Inbetriebnahme einzuhalten:
Anschluss an RoCon Regelung
Für den Anschluss an die RoCon-Regelung sollte das Gateway ausgeschaltet sein. Stecken Sie das mitgelieferte Bus-Kabel in
die dafür vorgesehene Buchse seitlich am Gateway und stellen Sie die Verbindung zur RoCon-Regelung her (siehe Bild 3).
Anschluss an Netzwerk über LAN
Verbinden Sie das RoCon G1 Gateway mit einem Router. Stecken Sie das Netzwerkkabel in die dafür vorgesehene
Buchse des Gateways und einer freien Netzwerkdose am Installationsort. Sollte dort kein
vielen Fällen mit einem Power-
Fall an einen Fachbetrieb für Netzwerkinstallationen.
4/24
]
Zentrale Steuereinheit
5V
Anschlusskabel RoCon Regelung
Kurzinstallationsanleitung
1 Anschluss Netzteil
2
LAN
-Netzwerk-Anschluss
3 Bus-Anschluss für RoCon Regelung
4 Status LED
1
2
3
4
LAN
-Adapter eine Verbindung zum Router hergestellt werden. Wenden Sie sich in einem solchen
5 0 m
m
Bild 2: Wandmontage
LAN
-Netzwerk verfügbar sein, kann in
KA RoCon G1 - EHS157056 . 07/2019 . 008.1550899 00 - DE
LAN
-
[
RoCon G1 - EHS157056
]
