2.7 Configurations possibles et désignation de filtres lorsqu'une alimentation externe est
disponible pour le ventilateur
Si une alimentation 24 V CC externe est disponible pour le ventilateur, les filtres contiennent un
ventilateur mais pas d'alimentation auxiliaire. L'utilisateur doit assurer l'alimentation électrique du
ventilateur.
Les configurations de filtres en version ouverte sans ventilation externe, mais avec alimentation externe
du ventilateur intégré sont représentées dans le Tableau 14 et le Tableau 15.

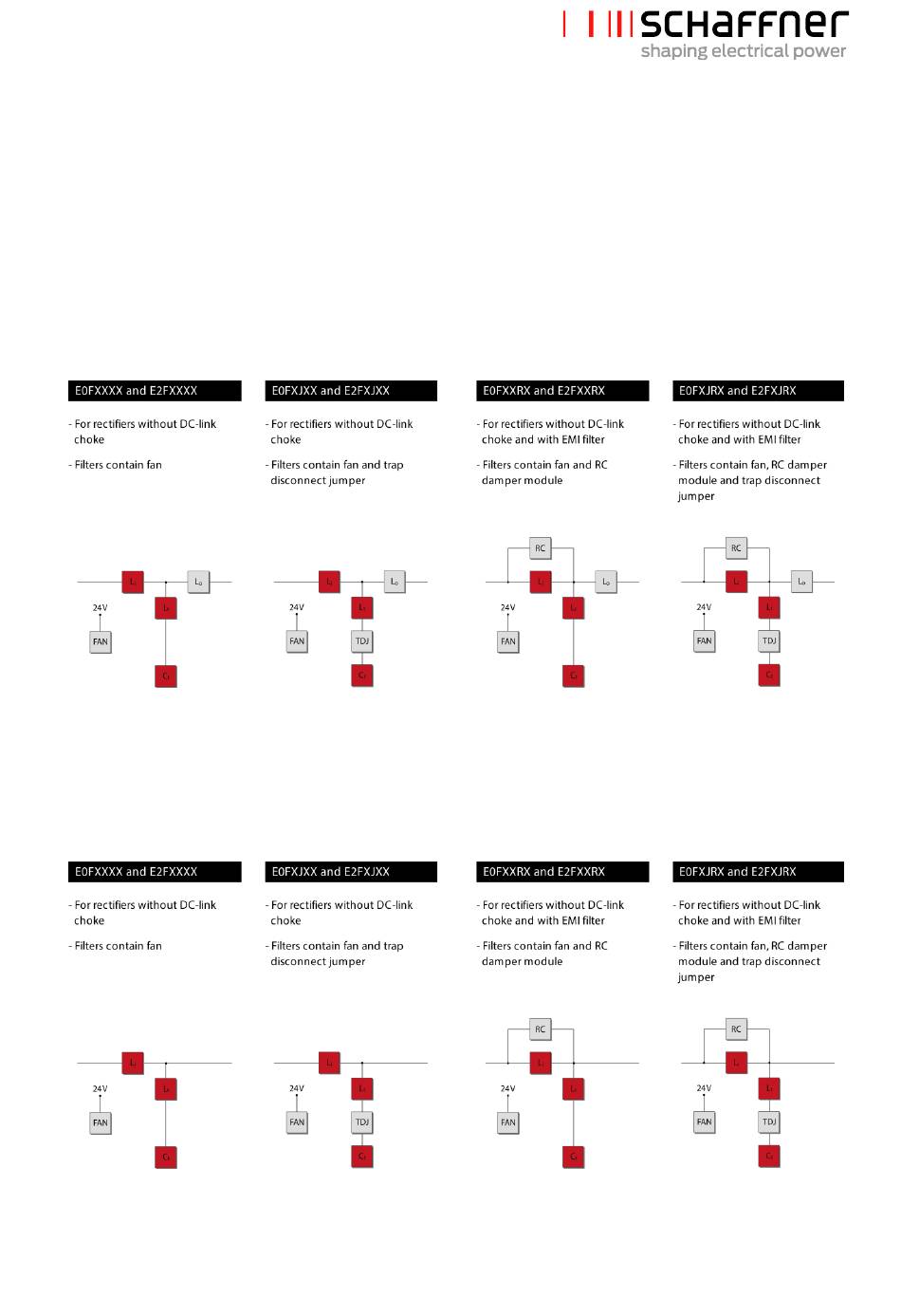

Tableau 14 Configuration des filtres de type FN 3440, FN 3450, FN 3452 avec alimentation externe du
ventilateur intégré
Tableau 15 Configuration des filtres de type FN 3441, FN 3451, FN 3453 avec alimentation externe du
ventilateur intégré
Remarque: Une ventilation externe n'est pas nécessaire pour les tailles A, B, C. Par conséquent, elles
ne sont pas prévues pour le module optionnel FAN (ventilateur).
Note: Les filtres FN 3442 et FN3443 sont disponibles dans les configurations -E0XXXX, -E0FAXRX, -
E0FAJRX et -E2FAJRX.
