Contrôle / supervision manuelle des sorties de relais à travers des boutons
poussoir et LEDs incorporées.
Heartbeat (signal de vie) ou envoi périodique de confirmation de
fonctionnement.
1.2 INSTALLATION
Le dispositif est connecté au bus KNX par le connecteur KNX incorporé.
Lorsque le dispositif est alimenté par la tension du bus, il sera possible de télécharger
l'adresse physique et le programme d'application correspondant.
Ce dispositif ne nécessite aucune alimentation externe, car il est alimenté par le bus
KNX.
3
4
8
À continuation, description des éléments principaux de l'actionneur:
Bouton poussoir de Prog./Test (9): un appui court sur ce bouton situe le
dispositif en mode de programmation. La LED associée (8) s'allume en
rouge.
Note: Si ce bouton est maintenu appuyé lors de la connexion du bus, le
dispositif passera en mode sûr. La LED se met à clignoter en rouge toutes
les 0,5 secondes.
http://www.zennio.fr
1
2
9
7
6
5

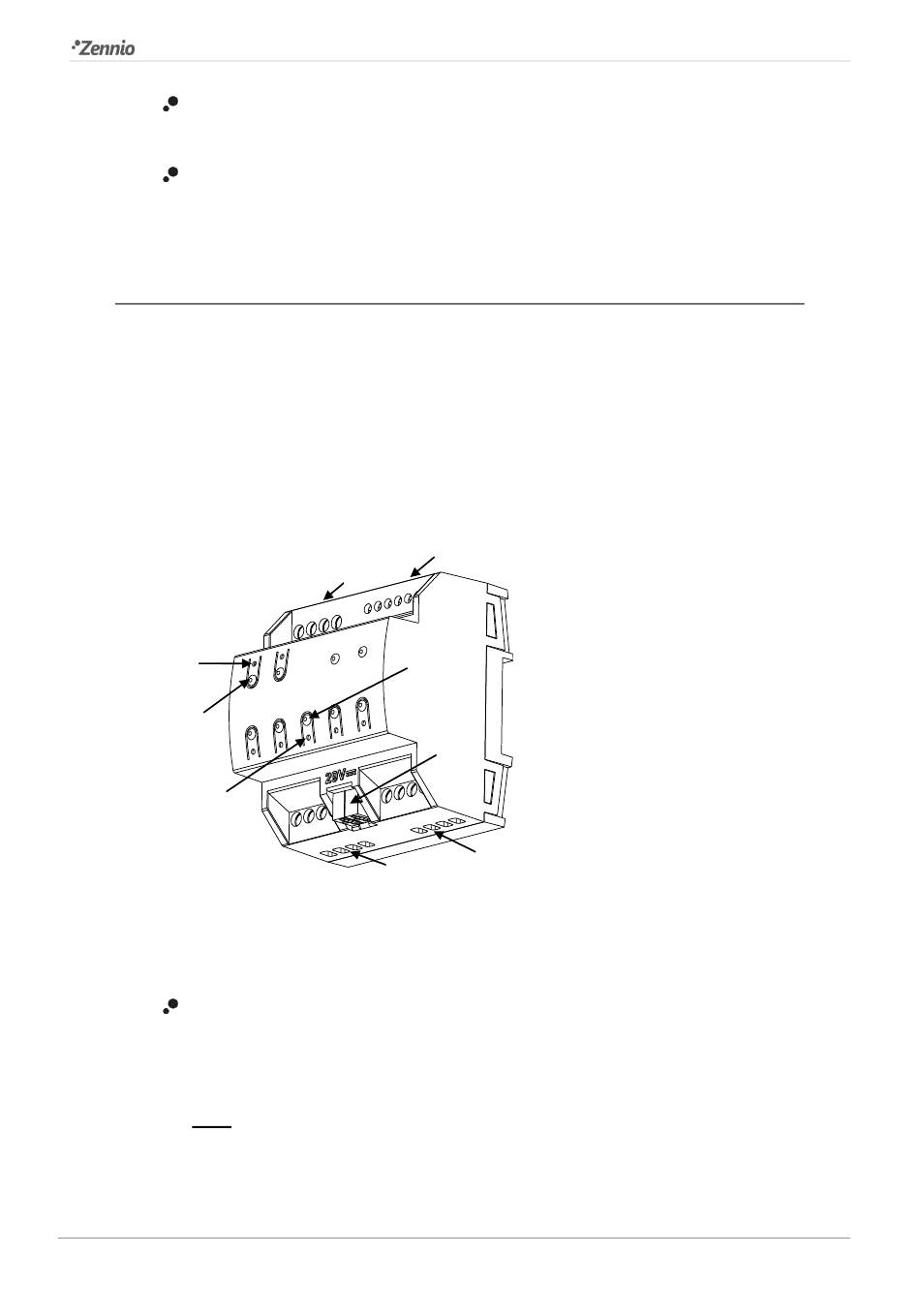

Figure 1 MAXinBOX Hospitality. Éléments.
Support technique:
MAXinBOX Hospitality
1.
Entrées multifonction.
2.
Sorties
pour
le
ventilateur.
3.
Indicateur LED de sortie.
4.
Bouton pour le contrôle manuel.
5.
Sorties pour le contrôle des vannes.
6.
Sorties binaires multifonctions.
7.
Connexion du bus KNX
8.
LED indicatrice de Prog./Test.
9.
Bouton poussoir de Prog./Test.
http://support.zennio.com/hc/fr
contrôle
du
5
