Sommaire des Matières pour Botex T-4 BAR

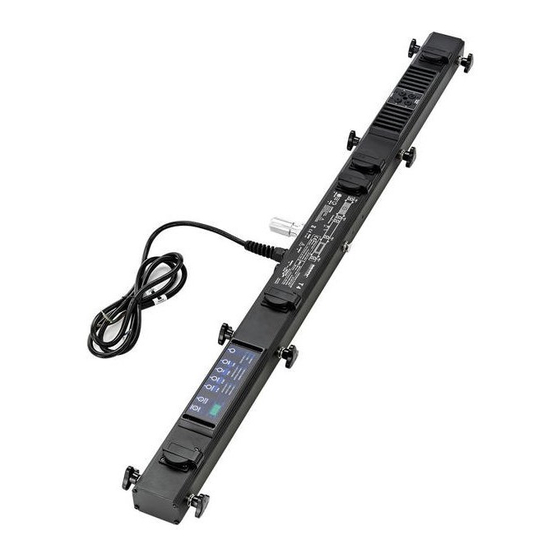

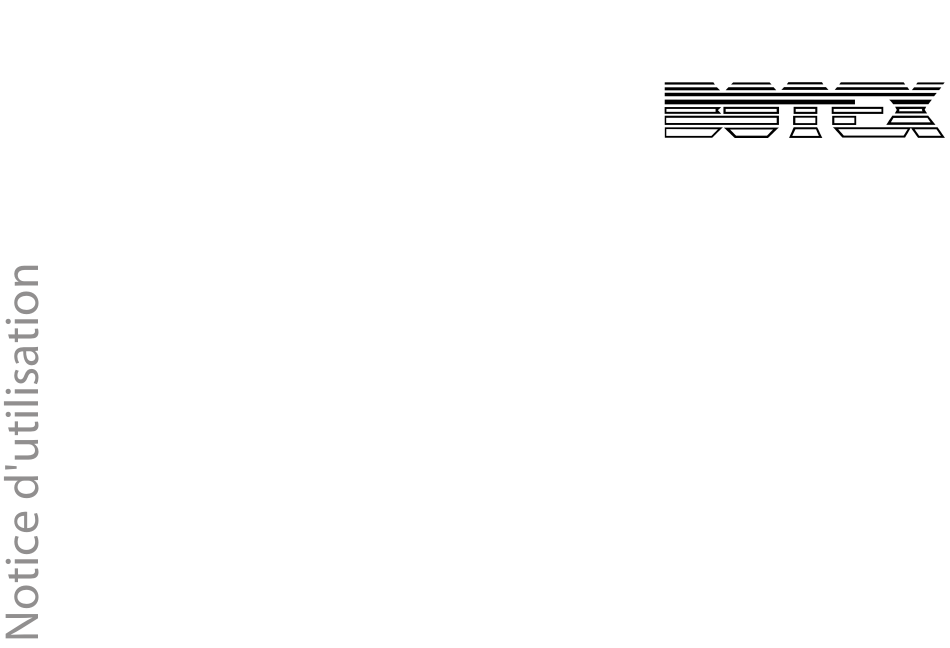

- Page 1 T-4 BAR bloc de puissance graduable...
- Page 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Allemagne Téléphone : +49 (0) 9546 9223-0 Courriel : info@thomann.de Internet : www.thomann.de 05.06.2018, ID : 136030...
-
Page 3: Table Des Matières
Mise en service............................20 Connexions et éléments de commande..................24 Utilisation..............................29 7.1 Commande en mode « Master »....................30 7.2 .Commande en mode « Master »....................33 Données techniques..........................36 Câbles et connecteurs........................... 37 T-4 BAR bloc de puissance graduable... - Page 4 Table des matières Protection de l’environnement......................38 T-4 BAR bloc de puissance graduable...
- Page 5 T-4 BAR bloc de puissance graduable...
-
Page 6: Remarques Générales
En cas de vente de l’appareil, vous devez impé- rativement remettre la présente notice à l’acheteur. Nos produits sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. T-4 BAR bloc de puissance graduable... -
Page 7: Informations Complémentaires
Guides en ligne bases et termes techniques. Conseils personnalisés Pour obtenir des conseils, veuillez contacter notre hotline technique. Si vous avez des problèmes avec l'appareil, notre service clients sera Service heureux de vous aider. T-4 BAR bloc de puissance graduable... -
Page 8: Conventions Typographiques
Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique. Exemples : bouton [VOLUME], touche [Mono]. Affichages Des textes et des valeurs affichés sur l'appareil sont indiqués par des guillemets et en italique. Exemples : « ON » / « OFF » T-4 BAR bloc de puissance graduable... -
Page 9: Symboles Et Mots-Indicateurs
Allumez l’appareil. Appuyez sur [AUTO]. ð Le fonctionnement automatique est démarré. Eteignez l’appareil. 1.3 Symboles et mots-indicateurs Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation. T-4 BAR bloc de puissance graduable... - Page 10 à une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle- ci ne peut être évitée. Symbole d'avertissement Type de danger Avertissement en cas de tension électrique dangereuse. T-4 BAR bloc de puissance graduable...
- Page 11 Remarques générales Symbole d'avertissement Type de danger Avertissement en cas de charge suspendue. Avertissement en cas d'emplacement dangereux. T-4 BAR bloc de puissance graduable...
-
Page 12: Consignes De Sécurité
Toutes les autres personnes sont uniquement autorisées à utiliser l’appareil sous la surveillance ou la direction d’une personne chargée de leur sécurité. T-4 BAR bloc de puissance graduable... - Page 13 Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer. Ne laissez jamais des enfants seuls utiliser des appareils électriques. T-4 BAR bloc de puissance graduable...
- Page 14 Ne modifiez ni le câble d’alimentation ni la fiche électrique. En cas de non-res- pect, il y a risque de décharge électrique et danger d’incendie et de mort. En cas de doute, veuillez contacter votre électricien agréé. T-4 BAR bloc de puissance graduable...
- Page 15 Veuillez respecter toutes les consignes relatives aux installations électriques dans le pays d'utilisation. REMARQUE ! Risque d’incendie Ne recouvrez jamais les fentes d’aération. Ne montez pas l’appareil à proximité directe d’une source de chaleur. Tenez l’appareil éloigné des flammes nues. T-4 BAR bloc de puissance graduable...
-
Page 16: Alimentation Électrique
être endommagé et l’utilisateur risquerait d’être blessé. Lorsqu’un orage s’annonce ou que l’appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le du secteur afin de réduire le risque de décharge électrique ou d’incendie. T-4 BAR bloc de puissance graduable... -
Page 17: Performances
Contrôle via DMX 512 Régulation du chauffage pour préserver l’agent lumineux 16 programmes de poursuite préprogrammés Commande par la musique Multiples possibilités de montage pour projecteurs. Pivot rotatif (adaptateur de 28 mm) pour fixation à un trépied. T-4 BAR bloc de puissance graduable... -
Page 18: Installation
Assurez-vous que le montage soit conforme aux normes et consignes en vigueur dans votre pays. Sécurisez toujours l’appareil à l’aide d’une seconde fixation, par exemple un câble de retenue ou une chaîne de sécurité. T-4 BAR bloc de puissance graduable... - Page 19 Afin de garantir un fonctionnement irréprochable, n’utilisez pas des câbles de microphone courants, mais des câbles DMX spéciaux. Ne raccordez jamais l'entrée ou la sortie DMX à des périphériques audio tels que tables de mixage ou amplificateurs. T-4 BAR bloc de puissance graduable...
-
Page 20: Mise En Service
Établissez toutes les connexions tant que l’appareil n’est pas branché. Pour toutes les conne- xions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles afin que personne ne marche dessus ni ne trébuche. T-4 BAR bloc de puissance graduable... - Page 21 DMX. Raccordez la sortie du premier appareil DMX à l'entrée du second appareil et ainsi de suite. Vérifiez que la sortie du dernier appareil DMX de la chaîne est terminée avec une résis- tance (110 Ω, ¼ W). T-4 BAR bloc de puissance graduable...
- Page 22 électricien agrée. En cas de non-respect, il y a risque de décharge électrique et danger d’incendie et de mort. Veuillez respecter toutes les consignes relatives aux installations électriques dans le pays d'utilisation. T-4 BAR bloc de puissance graduable...
- Page 23 Tout d'abord, branchez les consommateurs sur les prises de terre de l'appareil. Etablissez la connexion DMX avec le contrôleur. Branchez enfin l’appareil à l’alimentation électrique. Branchez l’appareil sur le secteur pour le faire démarrer. T-4 BAR bloc de puissance graduable...
-
Page 24: Connexions Et Éléments De Commande
Connexions et éléments de commande Connexions et éléments de commande Face avant T-4 BAR bloc de puissance graduable... - Page 25 6 [REMOTE]: Prise jack en 6,35 mm. 7 [AC INPUT] Câble d'alimentation. 8 Pivot rotatif (adaptateur de 28 mm) pour fixation à un trépied. 9 [DMX OUT] : Sortie DMX [DMX IN] : Entrée DMX T-4 BAR bloc de puissance graduable...
- Page 26 Connexions et éléments de commande Panneau de commande T-4 BAR bloc de puissance graduable...
- Page 27 [AUTO SOUND]: Indique que l’appareil travaille en mode « Master », fonction « Auto Sound ». 11 Écran 12 [RESET] / [DOWN] / Décrémente la valeur affichée. 13 [SIGNAL SELECT] / [UP] / Incrémente la valeur affichée. T-4 BAR bloc de puissance graduable...
- Page 28 15 [CH.3] / [MODE] Sélectionne le canal 3. 16 [CH.2] / [D/S] Sélectionne le canal 2. 17 [CH.1] / Sélectionne le canal 1. 18 [F] Touche de fonction pour sélectionner un point de menu- T-4 BAR bloc de puissance graduable...
-
Page 29: Utilisation
« IN » : L’appareil travaille en mode « DMX ». La luminosité des projecteurs connectés est commandée par le signal DMX. Réinitialisation aux valeurs Appuyez en même temps sur [F], [SIGNAL SELECT] et [RESET]. L’appareil est réinitialisé aux d’usine réglages d’usine. T-4 BAR bloc de puissance graduable... -
Page 30: Commande En Mode « Master
[DOWN] / . Le déroulement du programme est commandé par la musique. « AUTO SOUND » : Les 16 programmes de show automatiques défilent l’un après l’autre. Le déroulement des programmes est commandé par la musique. T-4 BAR bloc de puissance graduable... - Page 31 Appuyez en même temps sur [F] et [D/S] jusqu’à ce que l’écran indique la fonction souhaitée. Switch Pack « NOR » : L’appareil sert de gradateur (0 % … 100 %) « CRO » : L’appareil sert de Switch Pack, les projecteurs connectés sont soit allumés soit éteints. T-4 BAR bloc de puissance graduable...
- Page 32 « dxx » : Valeur de luminosité maximale dans la plage 0 % … 100 % « Exx » : Valeur de luminosité minimale (preheat) dans la plage 0 % … 25 % Ajustez la valeur souhaitée à l'aide des touches [UP] / ou [DOWN] / T-4 BAR bloc de puissance graduable...
-
Page 33: Commande En Mode « Master
« L– » : Les canaux sont comptés de gauche à droite (1, 2, 3, 4). « R– » : Les canaux sont comptés de droite à gauche (4, 3, 2, 1). T-4 BAR bloc de puissance graduable... - Page 34 « dxx » : Valeur de luminosité maximale dans la plage 0 % … 100 % « Exx » : Valeur de luminosité minimale (preheat) dans la plage 0 % … 25 % Ajustez la valeur souhaitée à l'aide des touches [UP] / ou [DOWN] / T-4 BAR bloc de puissance graduable...
- Page 35 Luminosité sortie CH.1 (0 % à 100 %) 0 … 255 Luminosité sortie CH.2 (0 % à 100 %) 0 … 255 Luminosité sortie CH.3 (0 % à 100 %) 0 … 255 Luminosité sortie CH.4 (0 % à 100 %) T-4 BAR bloc de puissance graduable...
-
Page 36: Données Techniques
DMX 512 via prise XLR tripolaire Sorties 4 canaux de gradateur (230 V, à 1,5 A), 1 sortie avec tension cons‐ tante Dimensions (L × H × P) 1310 mm × 80 mm × 70 mm Poids 4 kg T-4 BAR bloc de puissance graduable... -
Page 37: Câbles Et Connecteurs
Une prise XLR tripolaire sert de prise DMX, une fiche XLR tripolaire d’entrée DMX. Le dessin et le tableau ci-dessous montrent le brochage d’un couplage adapté. Terre (blindage) Signal inverse, (DMX–, point froid) Signal (DMX+, point chaud) T-4 BAR bloc de puissance graduable... -
Page 38: Protection De L'environnement
Recyclez ce produit par l’intermédiaire d’une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune. T-4 BAR bloc de puissance graduable... - Page 40 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
