MICROELETTRICA SCIENTIFICA
2.6

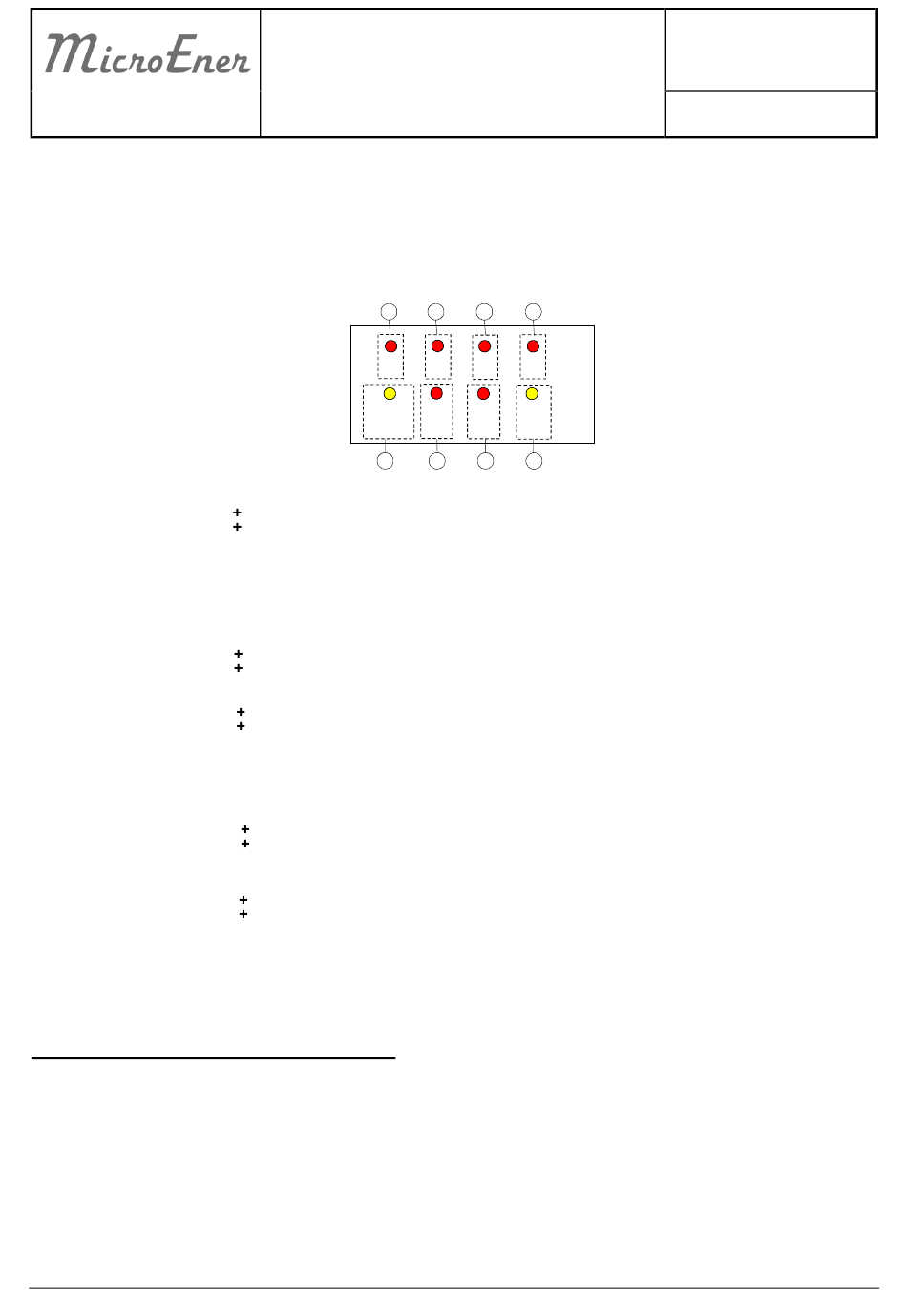

LA SIGNALISATIONS

8 Leds (normalement éteintes) constituent la signalisation de l'appareil. Elles fournissent les indications
suivantes :
a) LED rouge
b) LED rouge
c) LED rouge
d) LED rouge
e) LED jaune
PROG/IRF
f) LED rouge
g) LED rouge
h) LED jaune
O.F.

RESET DES LEDS DE SIGNALISATION

Leds
a,b,c,d,f,g
Leds
e,h
PROG/
I.R.F.
Allumée dès le déclenchement d'une fonction ampèremétrique (mini,
I
maxi ou variation de courant).
Allumée dès le déclenchement d'une fonction tension ou fréquence
V/F
(min, maxi ou variation de tension ou de fréquence).
Allumée dès le déclenchement d'une fonction puissance active (min,
P
maxi ou variation de puissance active).
Q
Idem ci-dessus mais pour la puissance réactive.
Clignote durant la programmation de l'appareil
Allumée lors de la détection d'un défaut interne à l'appareil.
W
Idem ci-dessus mais pour l'énergie active.
t
Allumé dès le déclenchement d'une des fonctions énergie active (énergie
active intégrée après un temps constant supérieur au seuil réglé par
R
t
l'utilisateur).
Clignote sur overflow de n'importe quelle grandeur.
Extinction automatique des leds quand la durée du défaut est inférieure à
la temporisation de fonctionnement.
Extinction des leds en appuyant sur le bouton ''ENTER/RESET'' ou
via la liaison série, seulement si la cause ayant provoqué le
déclenchement a disparu.
Extinction des leds automatique après disparition de la cause ayant
provoqué leur activation.
MU30
a
b
c
d
+
+
+
I
P
Q
V/F
+
+
+
+
O.F.
+
w
t
R
t
+
+
e
g
h
f
Doc. N° MU-0055-FR
Rev.
1
Pag.
12 de 36
Copyright 2000 - Microener
