Variantes de raccordement
Smart-Control Touch est raccordé au niveau des contacts X, Y et E des unités intérieures sur les installa-
tions Single-Split et Multi-Split. Sur les installations VRF de la série MVV, les raccords nécessaires se trou-
vent sur l'unité extérieure. Une résistance 120 W doit également être prévue sur la dernière unité intérieure
ainsi que les unités extérieures MVV. De plus amples informations concernant les raccordements figurent
dans le mode d'emploi des appareils correspondants.

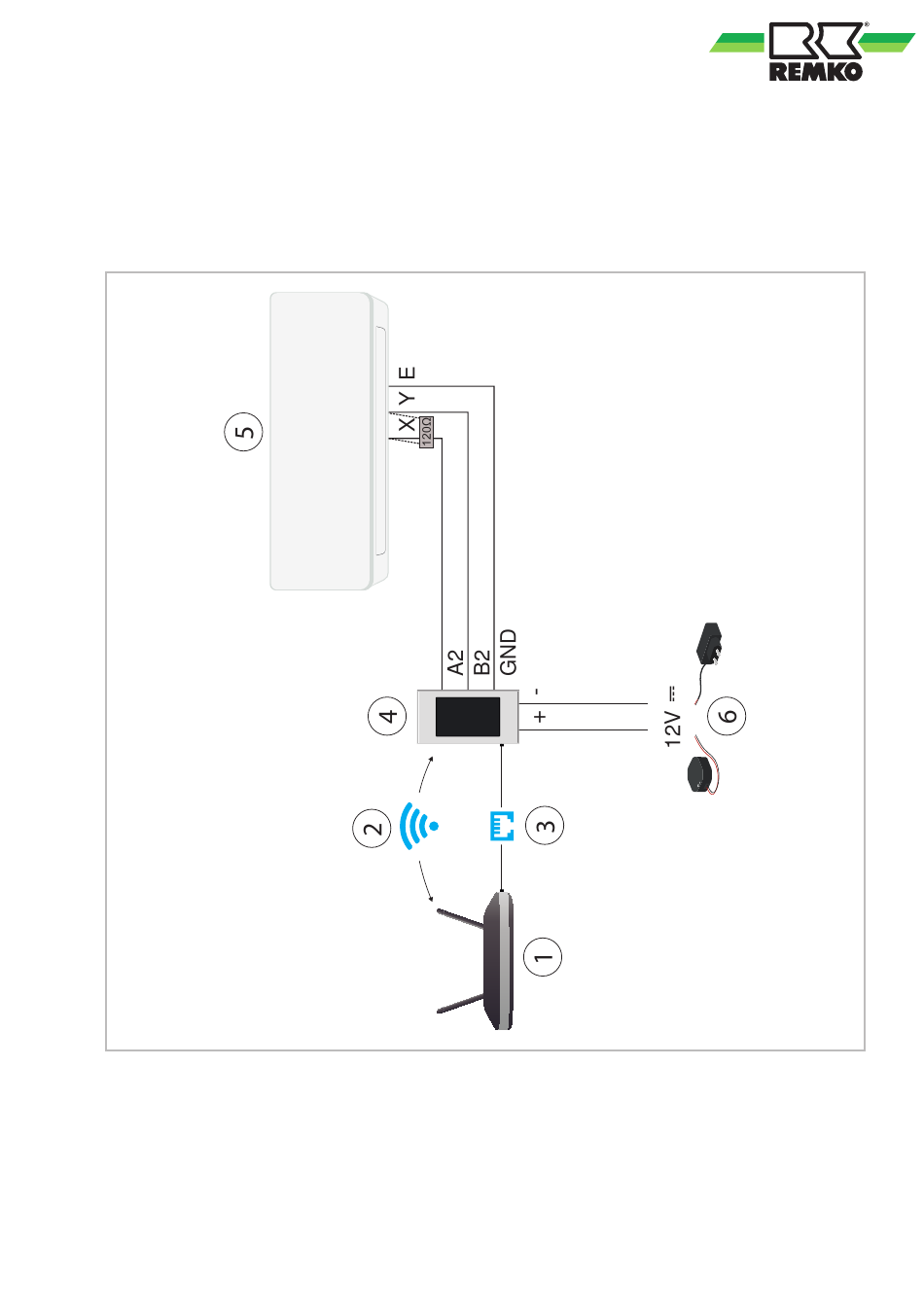

Fig. 19: Raccordement de système Single-Split
1 : Routeur
2 : WiFi
3 : Câble réseau
4 : Smart-Control Touch
5 : Unité intérieure
6 : Bloc d'alimentation à encastrer ou bloc d'alimen-
tation avec fiche Euro
19
