Comment réaliser une configuration en empilage D320L ?
1. Relier le port de communication RS232 du PC de commande local au port d'entrée RS232 COM1 du
premier Digitizer D320L . Ce Digitizer sera maître par rapport aux autres, qui de ce fait se trouvent
esclaves.
2. Relier la sortie LOOP OUT à l'entrée LOOP IN du Digitizer suivant en séquence. Cela est nécessaire
pour régler tous problèmes de synchronisation entre les écrans.
3. Relier le port de sortie RS232 COM3 au port d'entrée RS232 COM1 du Digitizer suivant en empilage.
4. Relier la sortie LED-WALL au seul écran.
5. Répéter les étapes 2, 3 et 4 jusqu'à ce que tous les Digitizers D320L soient empilés.
6. Relier les sources vidéos disponibles aux modules d'entrée, tout en s'aidant du passage en sonde actif
et ce, pour assurer la connexion des sources aux autres modules d'entrée utilisés en empilage. Bien
s'assurer qu'il y a concordance de source d'entrée et de numéro de slot d'entrée de tous les Digitizers.
7. Configurer les Digitizers D320L et l'écran à travers le logiciel de commande installé sur le PC de com-
mande local.
6.4 Configurations en chaîne et en empilage combinées

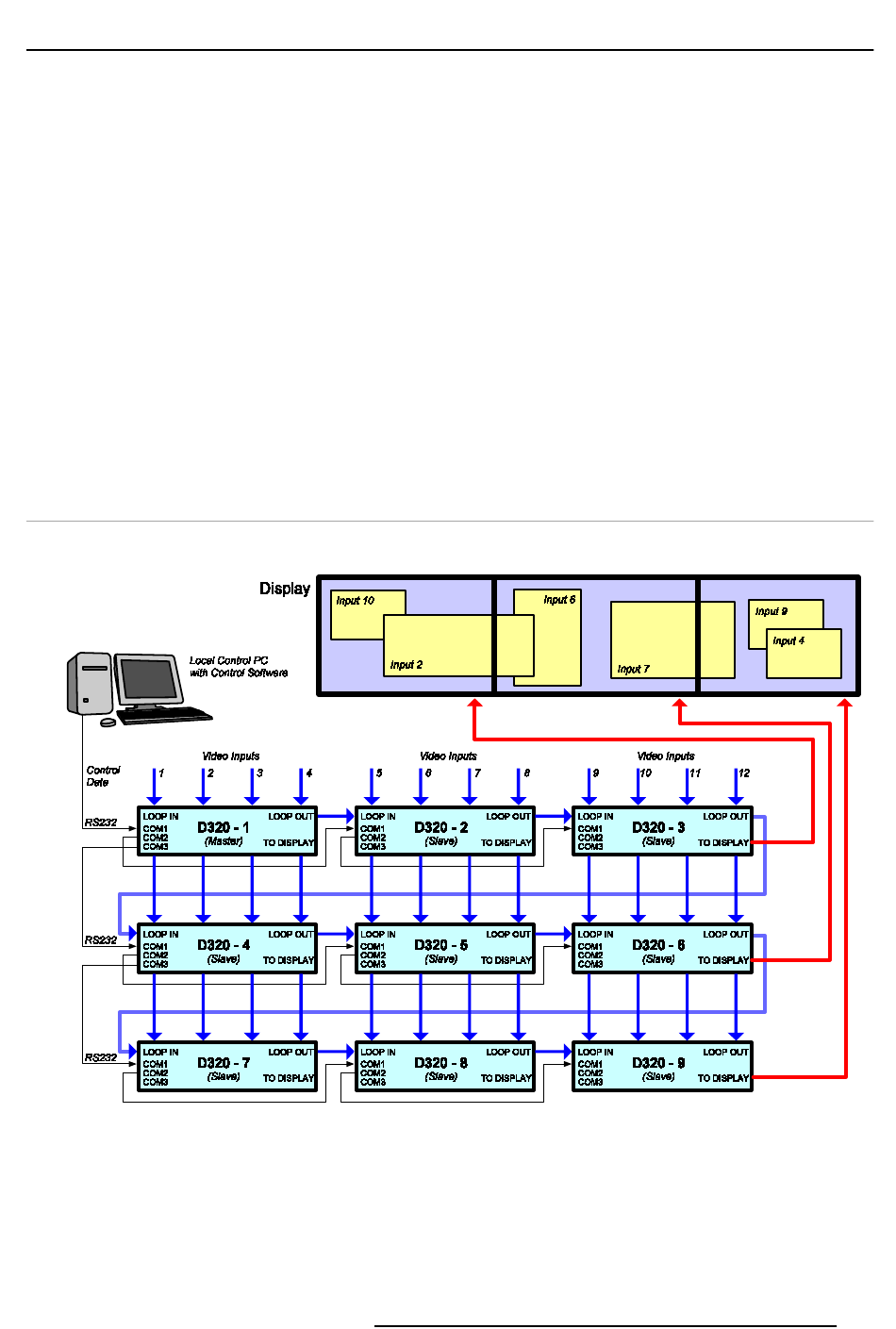

Schéma
Image 6-4
Il est possible d'empiler plusieurs Digitizers D320L chaînés et de parvenir ainsi à un écran plus large qui
s'étend sur plus de 4 fenêtres. À la seule condition que toutes les chaînes de la configuration en empilage
soient composées d'un même nombre de Digitizers D320L .
