1. INTRODUCTION
La gamme TT XX I/NH des façades avec bouton à la norme accessibilité répond à plusieurs critères :
- Marquage braille « Porte » et gravure «Porte» sur la façade en inox
- Repérage lumineux rouge permanent du bouton (selon version)
- Led verte (signal visuel) signalant l'ouverture de la porte
- Buzzer (signal sonore) actif le temps de l'ouverture de porte
Note : Attention, pour que ces boutons de sortie fonctionnent, ils doivent obligatoirement
être alimentés en 12V AC/DC ou 24 V continu.

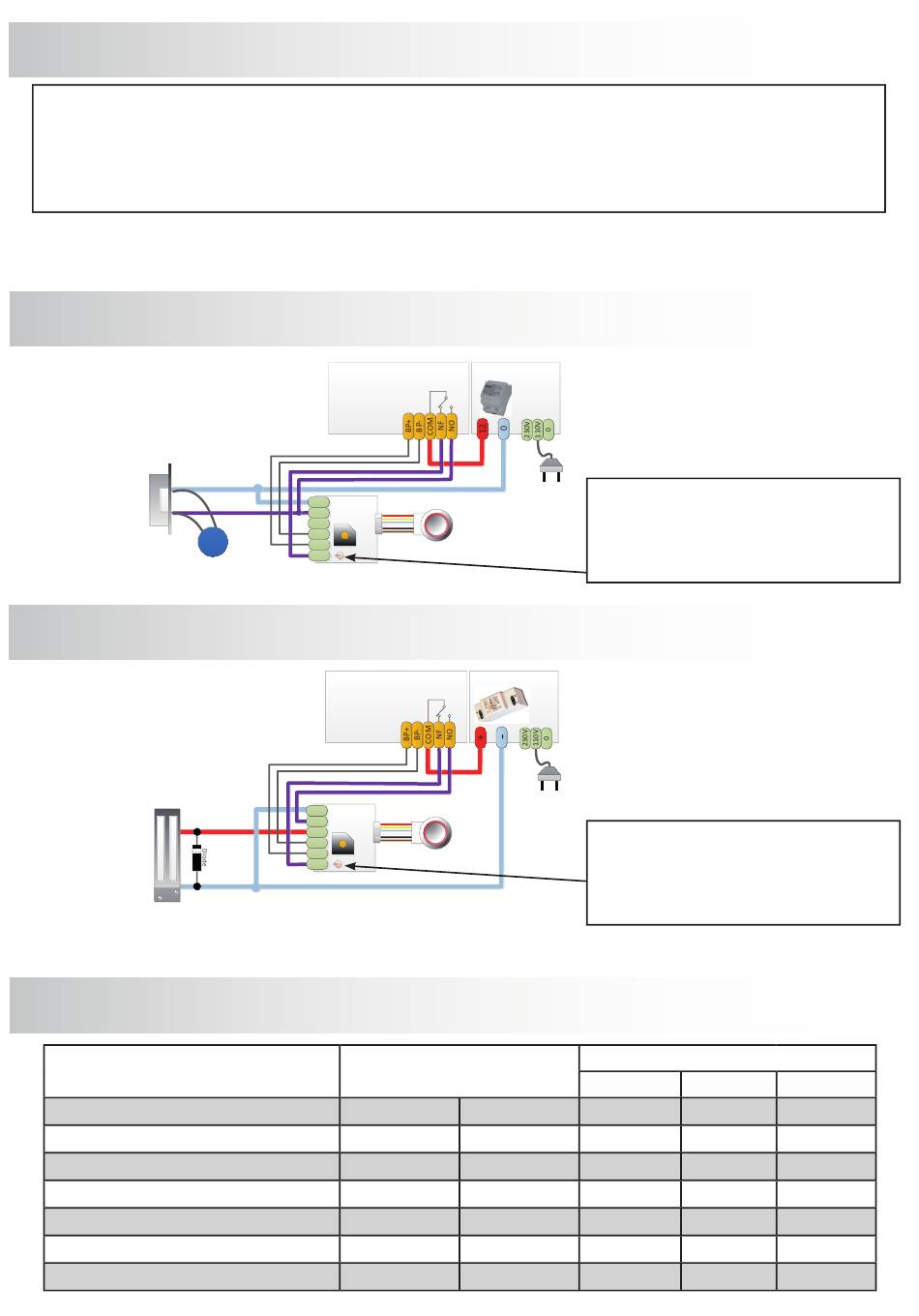

2. SCHEMA AVEC UNE GACHE A EMISSION
Voir tableau paragraphe 4
pour le câblage avec différents
produits de la gamme
Gâche à émission
Varistance
3. SCHEMA AVEC UNE VENTOUSE
Voir tableau paragraphe 4
pour le câblage avec différents
produits de la gamme
Ventouse ou
gâche à rupture
4. TABLEAU DE RACCORDEMENT MATERIELS
Type de centrale
Centrale Proximan
Clavier TSEC
Tempo de gâche U AN7015
Centrale T HEXAC14
Centrale T HEXAC24
Centrale T HEXAC34
Centrale T HEXALT2
Exemple avec une
centrale de la
gamme Proximan
0V
NO
PORTE
BP-
BP+
Bouton de sortie
NF
1-RSE-NH-001
T AL2012R/2M
Exemple avec une
centrale de la
gamme Proximan
0V
NO
PORTE
BP-
BP+
Bouton de sortie
NF
1-RSE-NH-001
Entrée bouton poussoir
BP+
PB1 ou PB2
E
BP1
8
17
BP
GTF104
Secteur
La carte 1-RSE-NH-001 est équi-
pée d'une résistance 0 Ohm
qui en étant coupée permet de
supprimer le buzzer
Secteur
La carte 1-RSE-NH-001 est équi-
pée d'une résistance 0 Ohm
qui en étant coupée permet de
supprimer le buzzer
Sortie relais de commande
Commun
BP-
Com
Gnd
C
0
C
-
C
9
10
18
C
-
C
Repos
Travail
NF
NO
NF
NO
R
T
R
T
11
12
R
T
R
T
